Pincez pour zoomer · touchez une pièce

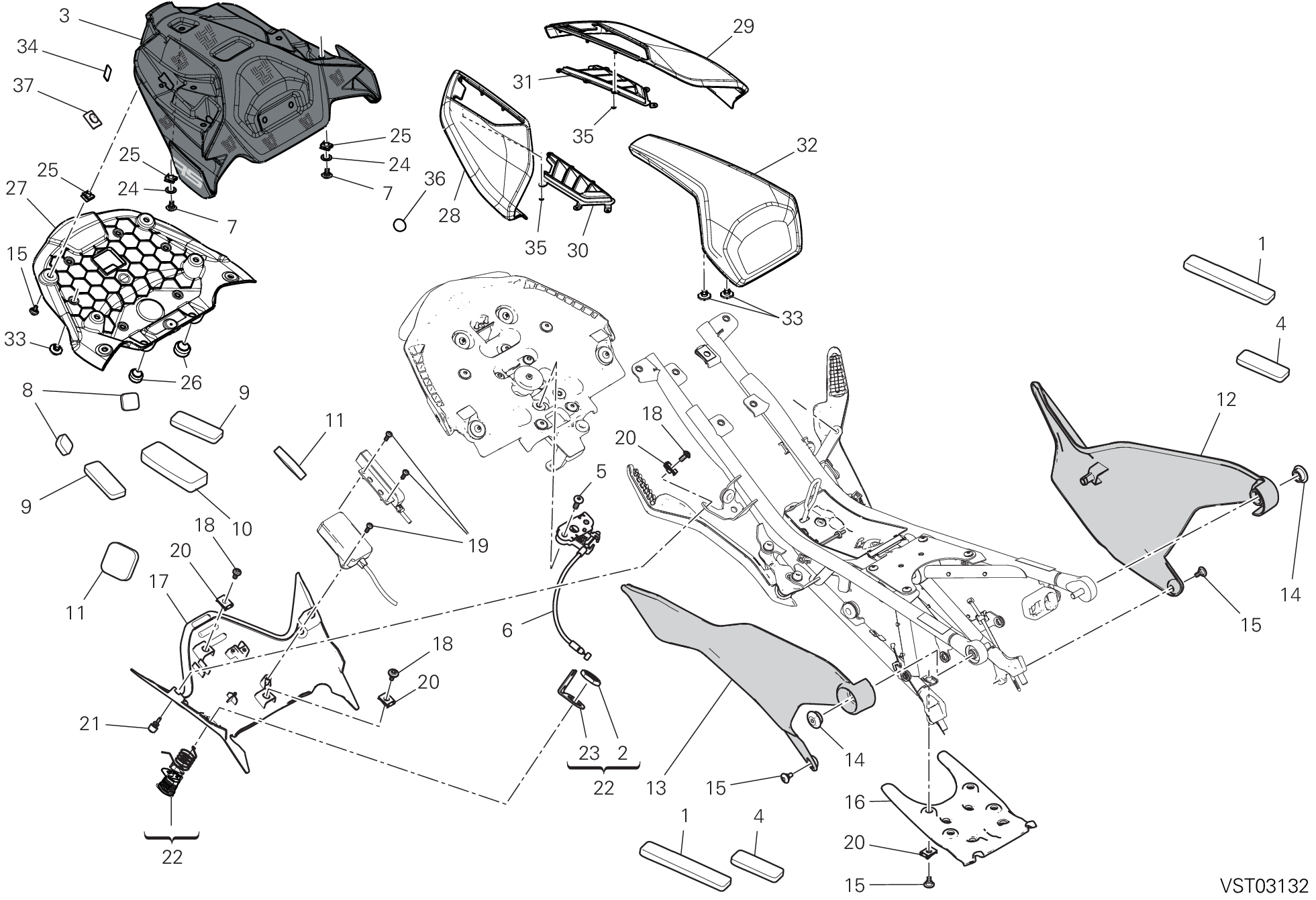

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 86613891A | Tampon | 2 |
| 2 | 75011551A | Écrou M22X1.5 | 1 |
| 3 | 48217792BA | Queue de carénage | 1 |
| 4 | 86613411A | Tampon 8X25X3 | 2 |
| 5 | 77240433C | Vis | 2 |
| 6 | 59810451A | Verrou pour serrure | 1 |
| 7 | 77244183B | Vis tbei M5X14 | 9 |
| 8 | 86611861A | Tampon | 2 |
| 9 | 86611871A | Tampon 25X75X8 | 2 |
| 10 | 86611881A | Caoutchouc support selle intermede | 1 |
| 11 | 86612441A | Tampon caoutchouc | 2 |
| 12 | 48212731AD | Panneau latéral gauche | 1 |
| 13 | 48212721AD | Panneau latéral droit | 1 |
| 14 | 7791B431AA | Vis special | 2 |
| 15 | 77214411AA | Vis tceif M5X9 | 10 |
| 16 | 48217071A | Lower frame cover 1705 | 1 |
| 17 | 48217111B | Cache Dessous-De-Corps de selle | 1 |
| 18 | 77244173B | Vis tbei M5X12 | 3 |
| 19 | 77440251A | Vis | 3 |
| 20 | 85044691A | Fixation rapide | 4 |
| 21 | 86610581A | Joint en caoutchouc Anti-Vibration | 2 |
| 22 | 59820611A | Serrure selle | 1 |
| 23 | 82716141A | Plaquette | 1 |
| 24 | 85212181A | Rondelle en nylon 9X14X1 | 9 |
| 25 | 85041951AA | Fixation rapide | 9 |
| 26 | 86610611A | Tampon caoutchouc | 2 |
| 27 | 48218073A | Tail bottom | 1 |
| 28 | 48217801AA | Tail cover rh | 1 |
| 29 | 48217811AA | Tail cover lh | 1 |
| 30 | 48217821BA | Grille arrière droite | 1 |
| 31 | 48217831BA | Grille arrière gauche | 1 |
| 32 | 59517931AB | Dossier siège | 1 |
| 33 | 86612111A | Caoutchouc support selle | 10 |
| 34 | 86612791A | Tampon caoutchouc | 8 |
| 35 | 85042511A | Rondelle à griffes | 12 |
| 36 | 86612661A | Tampon | 4 |
| 37 | 86610301B | Tampon caoutchouc | 2 |
