Pincez pour zoomer · touchez une pièce

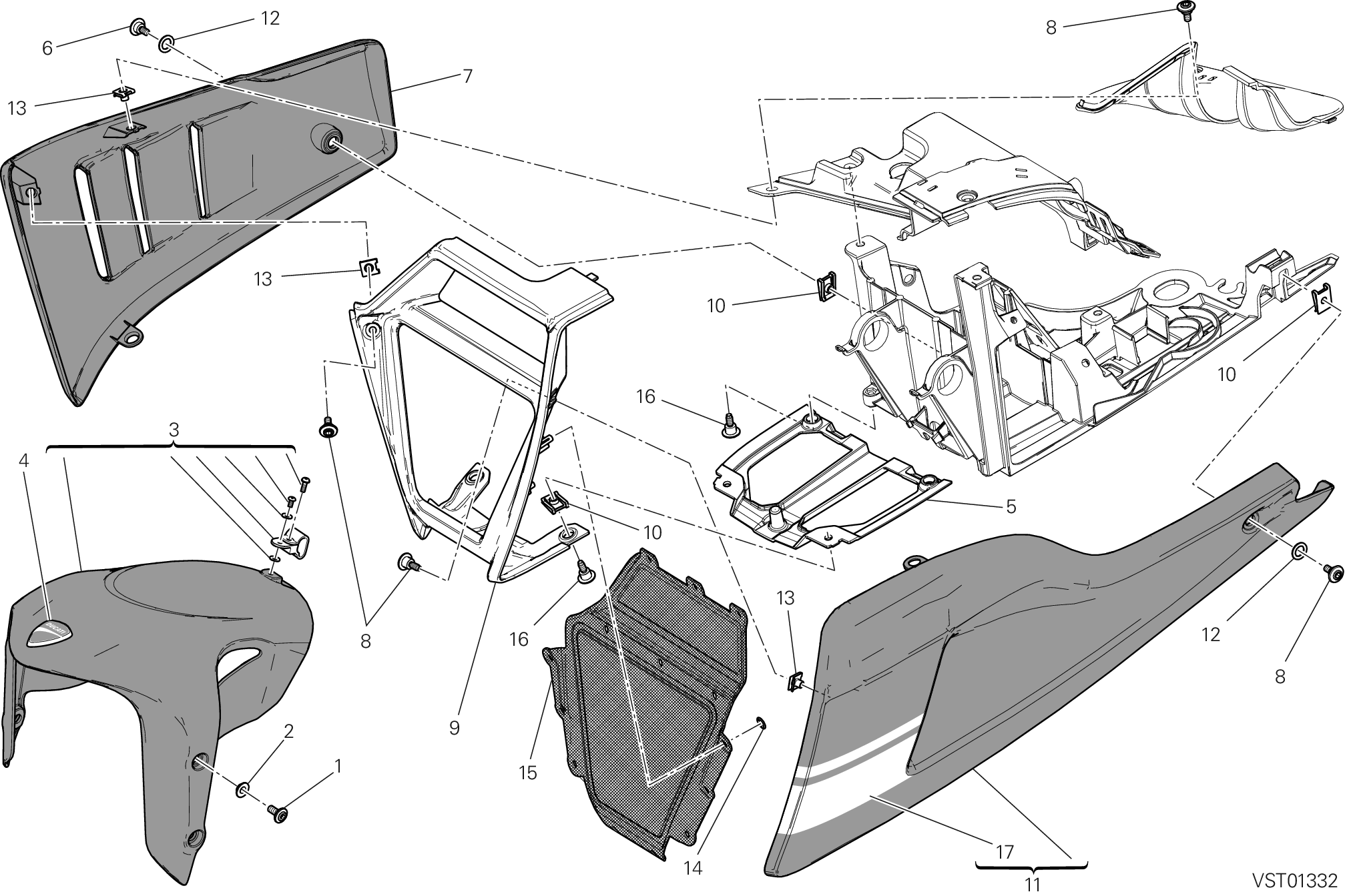

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210893B | Vis | 4 |
| 2 | 71614011B | Entretoise | 4 |
| 3 | 56420911AA | Garde-Boue avant rouge | 1 |
| 3 | 56420911AX | Garde-Boue avant bleu | 1 |
| 4 | 43814751A | Decalcomanie Ducati | 1 |
| 5 | 24713811A | Cloison inférieur | 1 |
| 6 | 77210852C | Vis | 1 |
| 7 | 48013151AA | Carene inférieure droite rouge | 1 |
| 7 | 48013151AX | Carene inférieure droite bleu | 1 |
| 8 | 77210853B | Vis | 4 |
| 9 | 48014931A | Carene inférieure | 1 |
| 10 | 85040551A | Fixation rapide | 4 |
| 11 | 480P3161AA | Carene inférieure gauche rouge | 1 |
| 11 | 480P3161AX | Carene inférieure gauche bleu | 1 |
| 12 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 13 | 85040471A | Fixation rapide M5 | 5 |
| 14 | 85040521A | Jonc | 14 |
| 15 | 46014811A | Filet | 1 |
| 16 | 77210841B | Vis | 4 |
| 17 | 43713431A | Decalcomanie gauche inférieur | 1 |
