Pincez pour zoomer · touchez une pièce

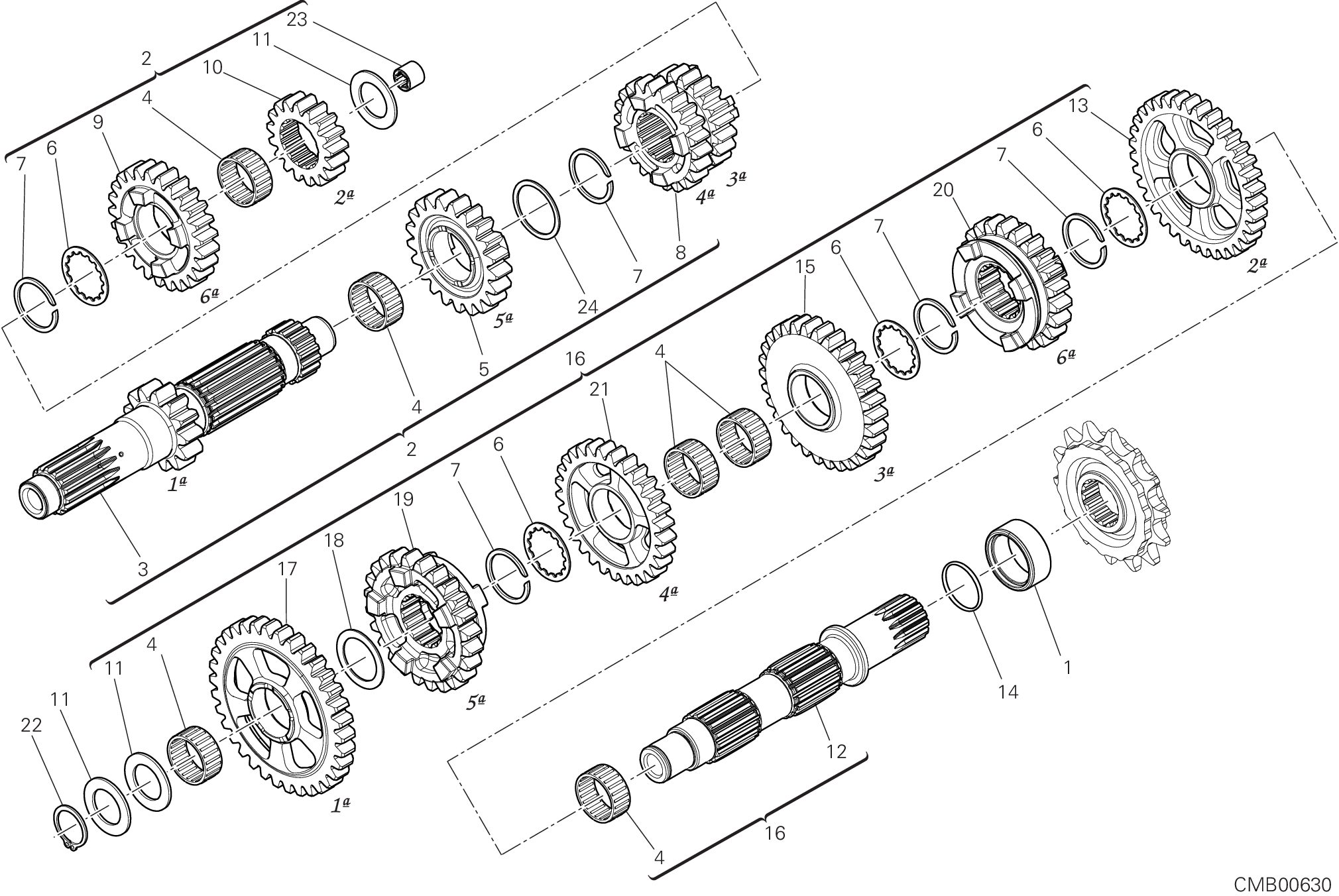

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 7131F321A | Entretoise pignon | 1 |
| 2 | 15022921A | Arbre primaire | 1 |
| 3 | 14911451A | Arbre primaire boîte de vitesses | 1 |
| 4 | 70141001A | Roulement à aiguilles | 6 |
| 5 | 17216961A | Engrenage menant 5Me vitesse D23 | 1 |
| 6 | 85612061A | Rondelle, frein | 4 |
| 7 | 88441391A | Anneau arrêt | 5 |
| 8 | 17216951A | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 9 | 17216971A | Engrenage menant 6Eme vitesse | 1 |
| 10 | 17216941A | Engrenage menant 2Me vissse D16 | 1 |
| 11 | 85215531A | Rondelle | 3 |
| 12 | 14911461A | Arbre secondaire | 1 |
| 13 | 17216991A | [Missing description] | 1 |
| 14 | 88643251A | Joint torique | 1 |
| 15 | 17217001A | Engrenage entraine 3Me vitesse Z30 | 1 |
| 16 | 15022931A | Arbre secondaire complet | 1 |
| 17 | 17216981A | Engrenage entraine 1Ere vitesse D34 | 1 |
| 18 | 85215541A | Rondelle | 1 |
| 19 | 17217021A | Engrenage entraine 5Me vitesse D24 | 1 |
| 20 | 17217031A | Engrenage entraine 6Eme vitesse D22 | 1 |
| 21 | 17217011A | Engrenage entraine 4Me vitesse Z27 | 1 |
| 22 | 88451241A | Circlip | 1 |
| 23 | 71210861A | Douille | 1 |
| 24 | 85215551A | Rondelle | 1 |
