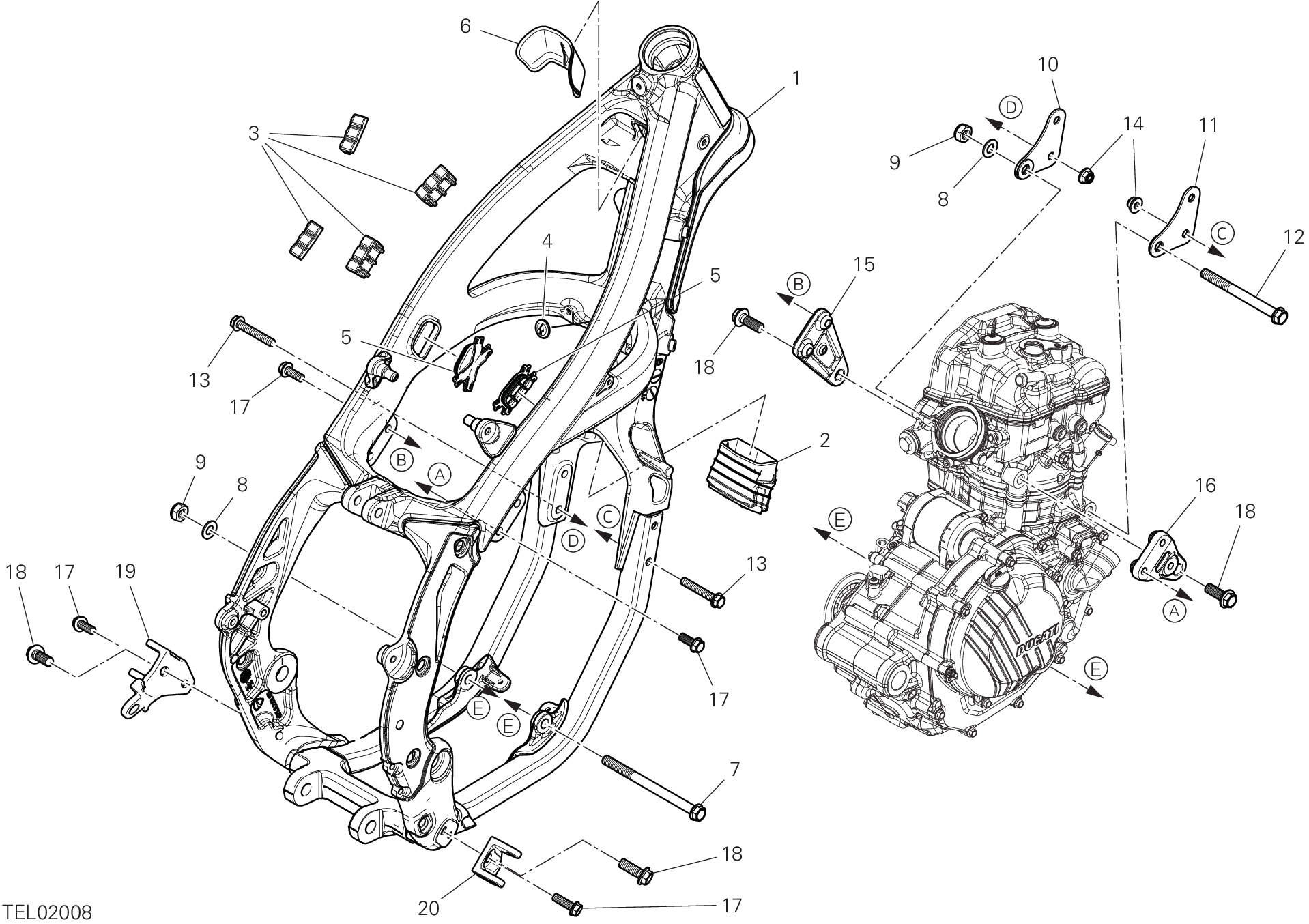

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47112402A | Cadre | 1 |
| 2 | 8721H151A | Bouchon inférieur | 1 |
| 3 | 86614361A | Tampon | 4 |
| 4 | 8721H141A | Bouchon supérieur | 1 |
| 5 | 8721H132A | Bouchon cadre | 2 |
| 6 | 8721H121A | Bouchon centrale | 1 |
| 7 | 7791D921AA | Vis | 1 |
| 8 | 85215701AA | Rondelle | 2 |
| 9 | 74940201B | Ecrou | 2 |
| 10 | 8271P641AA | Socle direction gauche | 1 |
| 11 | 8271P651AA | Socle direction droite | 1 |
| 12 | 7791D931AA | Vis | 1 |
| 13 | 77251387C | Vis | 4 |
| 14 | 74941128B | Écrou M8 | 4 |
| 15 | 82715921AA | Plaque supérieure gauche | 1 |
| 16 | 82716061AA | Plaque supérieure droite | 1 |
| 17 | 7725131BG | Vis | 6 |
| 18 | 7791C011AA | Vis special | 4 |
| 19 | 8241A691AA | Plaque Porte-Repose-Pied G. | 1 |
| 20 | 8241B151AA | Plaque Porte-Repose-Pied droite | 1 |
