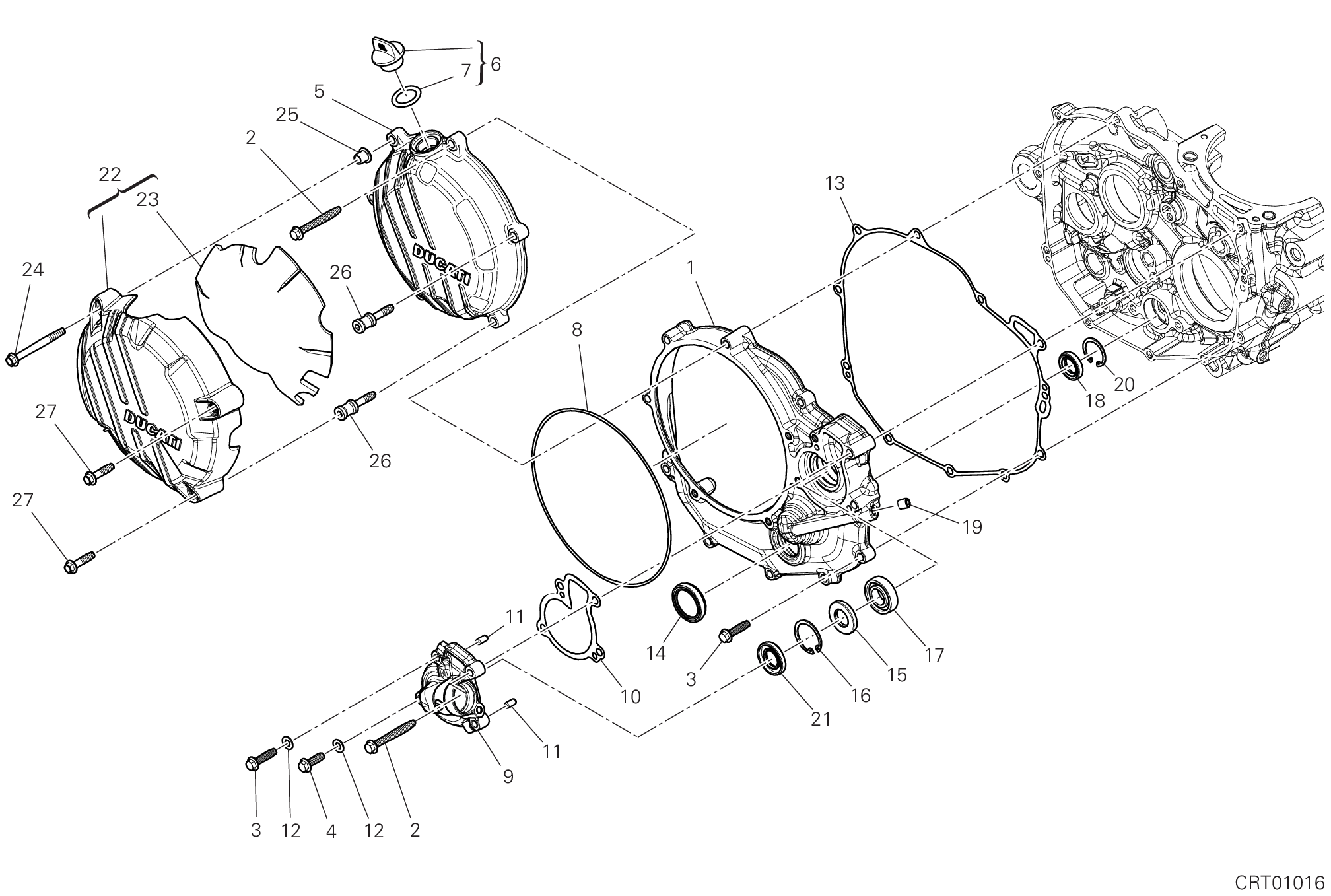

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24314361C | Couvercle embrayage | 1 |
| 2 | 77253397C | Vis | 4 |
| 3 | 77253337C | Vis | 10 |
| 4 | 77253317C | Vis | 1 |
| 5 | 24321791AM | Couvercle protection embrayage | 1 |
| 6 | 89320121A | Bouchon complète | 1 |
| 7 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 8 | 88643471A | Joint torique | 1 |
| 9 | 24718121A | Couvercle pompe eau | 1 |
| 10 | 78812321A | Joint | 1 |
| 11 | 86050061A | Goupille M5X10 | 2 |
| 12 | 85250481A | Joint 6X12X1 Din7603-A | 2 |
| 13 | 78812311A | Garniture couvercle embrayage | 1 |
| 14 | 25440014A | Hubolt niveau huile | 1 |
| 15 | 93042961A | Bague étanchéité | 1 |
| 16 | 88450351A | Circlip | 1 |
| 17 | 70250591C | Roulement | 1 |
| 18 | 93042971A | Bague étanchéité | 1 |
| 19 | 78010871B | Bouchon | 1 |
| 20 | 88451191A | Circlip | 1 |
| 21 | 93043131A | Bague étanchéité 15X30X4.5 | 1 |
| 22 | 460PU532A | Couvercle embrayage (ensemble) | 1 |
| 23 | 48613452A | Absorbant sonore couvercle embrayage | 1 |
| 24 | 77253417C | Vis | 1 |
| 25 | 7131G511A | Entretoise | 1 |
| 26 | 77915941B | Vis speciale court | 2 |
| 27 | 77210551A | Vis tef M5X16 | 2 |
