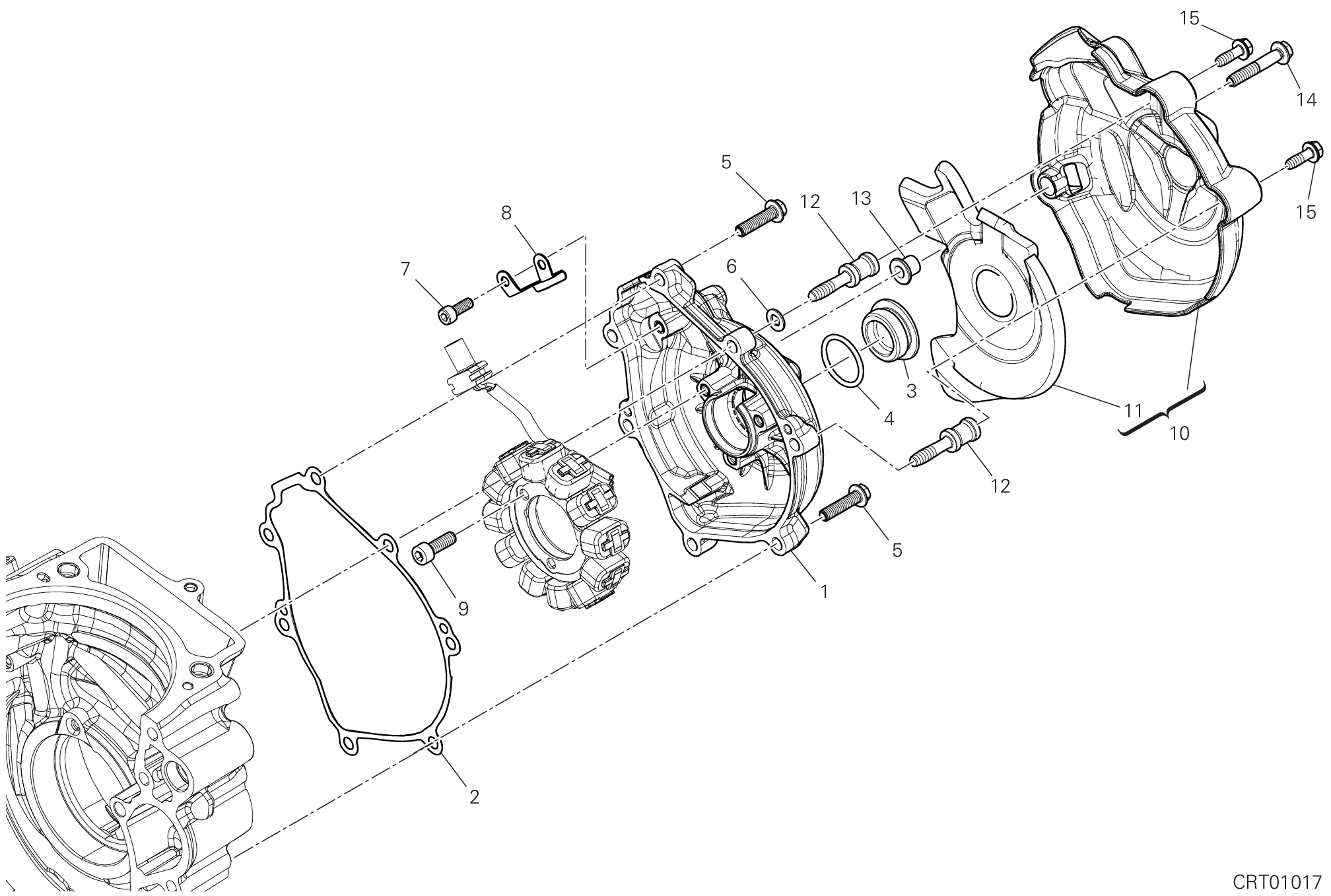

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24211422AM | Couvercle générateur | 1 |
| 2 | 78812301A | Joint couvercle générateur | 1 |
| 3 | 78011571A | Bouchon | 1 |
| 4 | 88643511A | Joint torique | 1 |
| 5 | 77253337C | Vis | 4 |
| 6 | 85250481A | Joint 6X12X1 Din7603-A | 1 |
| 7 | 77210621A | Vis tef M5X16 | 2 |
| 8 | 8271P521A | Tole | 1 |
| 9 | 77110461A | Vis tceif M6X22 | 3 |
| 10 | 460PU522A | Couvercle D'Alternateur (ensemble) | 1 |
| 11 | 48613442A | Absorbant sonore alternateur | 1 |
| 12 | 77915941B | Vis speciale court | 2 |
| 13 | 7131G511A | Entretoise | 1 |
| 14 | 77253367C | Vis | 1 |
| 15 | 77210551A | Vis tef M5X16 | 2 |
