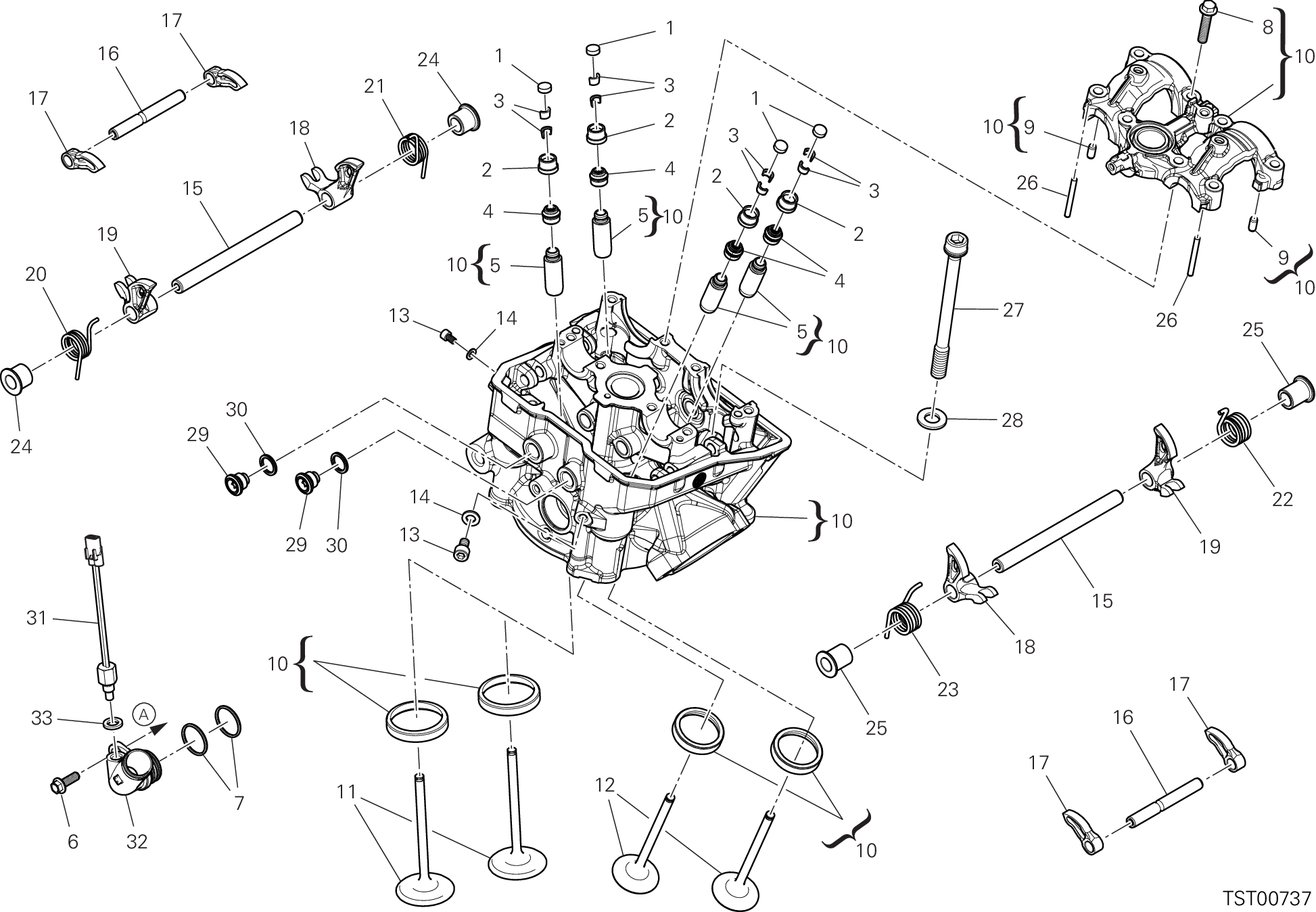

Culasse - Enduro 450 2027

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84012021AA	Réglage culbeteur ouverture 1.85 mm	4
1	84012021AB	Réglage culbeteur ouverture 1.90 mm	4
1	84012021AC	Réglage culbeteur ouverture 1.95 mm	4
1	84012021AD	Réglage culbeteur ouverture 2.00 mm	4
1	84012021AE	Réglage culbeteur ouverture 2.05 mm	4
1	84012021AF	Réglage culbeteur ouverture 2.10 mm	4
1	84012021AG	Réglage culbeteur ouverture 2.15 mm	4
1	84012021AH	Réglage culbeteur ouverture 2.20 mm	4
1	84012021AI	Réglage culbeteur ouverture 2.25 mm	4
1	84012021AJ	Réglage culbeteur ouverture 2.30 mm	4
1	84012021AK	Réglage culbeteur ouverture 2.35 mm	4
1	84012021AL	Réglage culbeteur ouverture 2.40 mm	4
1	84012021AM	Réglage culbeteur ouverture 2.45 mm	4
1	84012021AN	Réglage culbeteur ouverture 2.50 mm	4
1	84012021AO	Réglage culbeteur ouverture 2.55 mm	4
1	84012021AP	Réglage culbeteur ouverture 2.60 mm	4
1	84012021AQ	Réglage culbeteur ouverture 2.65 mm	4
1	84012021AR	Valve adjuster stem D5-1.80	4
2	84012101AA	Réglage culbeteur fermature 4.90 mm	4
2	84012101AB	Réglage culbeteur fermature 4.95 mm	4
2	84012101AC	Réglage culbeteur fermature 5.00 mm	4
2	84012101AD	Réglage culbeteur fermature 5.05 mm	4
2	84012101AE	Réglage culbeteur fermature 5.10 mm	4
2	84012101AF	Réglage culbeteur fermature 5.15 mm	4
2	84012101AG	Réglage culbeteur fermature 5.20 mm	4
2	84012101AH	Réglage culbeteur fermature 5.25 mm	4
2	84012101AI	Réglage culbeteur fermature 5.30 mm	4
2	84012101AJ	Réglage culbeteur fermature 5.35 mm	4
2	84012101AK	Réglage culbeteur fermature 5.40 mm	4
2	84012101AL	Réglage culbeteur fermature 5.45 mm	4
2	84012101AM	Réglage culbeteur fermature 5.50 mm	4
2	84012101AN	Réglage culbeteur fermature 5.55 mm	4
2	84012101AO	Réglage culbeteur fermature 5.60 mm	4
2	84012101AP	Réglage culbeteur fermature 5.65 mm	4
2	84012101AQ	Réglage culbeteur fermature 5.70 mm	4
2	84012101AR	Réglage culbeteur fermature 5.75 mm	4
2	84012101AS	Réglage culbeteur fermature 5.80 mm	4
2	84012101AT	Réglage culbeteur fermature 5.85 mm	4
2	84012101AU	Réglage culbeteur fermature 5.90 mm	4
3	84540051B	Jeu Demi-Cones	4
4	76440621A	Bague D'Etencheite Guide-Soupape	4
5	30310951AA	Guide-Soupape +0,03 mm	4
5	30310951AB	Guide-Soupape +0,06 mm	4
5	30310951AC	Guide-Soupape +0,09 mm	4
6	77253307C	Vis	1
7	88642721A	Joint torique	2
8	77253350Z	Vis	8
9	86050061A	Goupille M5X10	2
10	301R6092A	Culasse complète	1
11	21011331A	Soupape admission	2
12	21111291A	Soupape dechappement	2
13	77150624B	Vis	2
14	85240261A	Rosette	2
15	82115871A	Axe culbuteur fermature	2
16	82119871A	Axe culbuteur ouverture	2
17	20810551A	Culbuteur ouverture	4
18	20910901A	Culbuteur fermature droit	2
19	20910911A	Culbuteur fermature gauche	2
20	79917221A	Ressort retour soupape D'Aspiration gau	1
21	79917231A	Ressort retour soupape D'Aspiration dro	1
22	79917241A	Ressort retour soupape D'Echappement ga	1
23	79917251A	Ressort retour soupape D'Echappement dr	1
24	7131F171B	Entretoise	2
25	7131F181A	Entretoise	2
26	86050621A	Rouleau	2
27	7791D641A	Vis	4
28	85651691B	Rosette	4
29	78010511E	Bouchon	2
30	85250261B	Joint	2
31	55241452A	Capteur température	1
32	66810651B	Goulotte	1
33	85212971A	Joint en cuivre	1

—
