Pincez pour zoomer · touchez une pièce

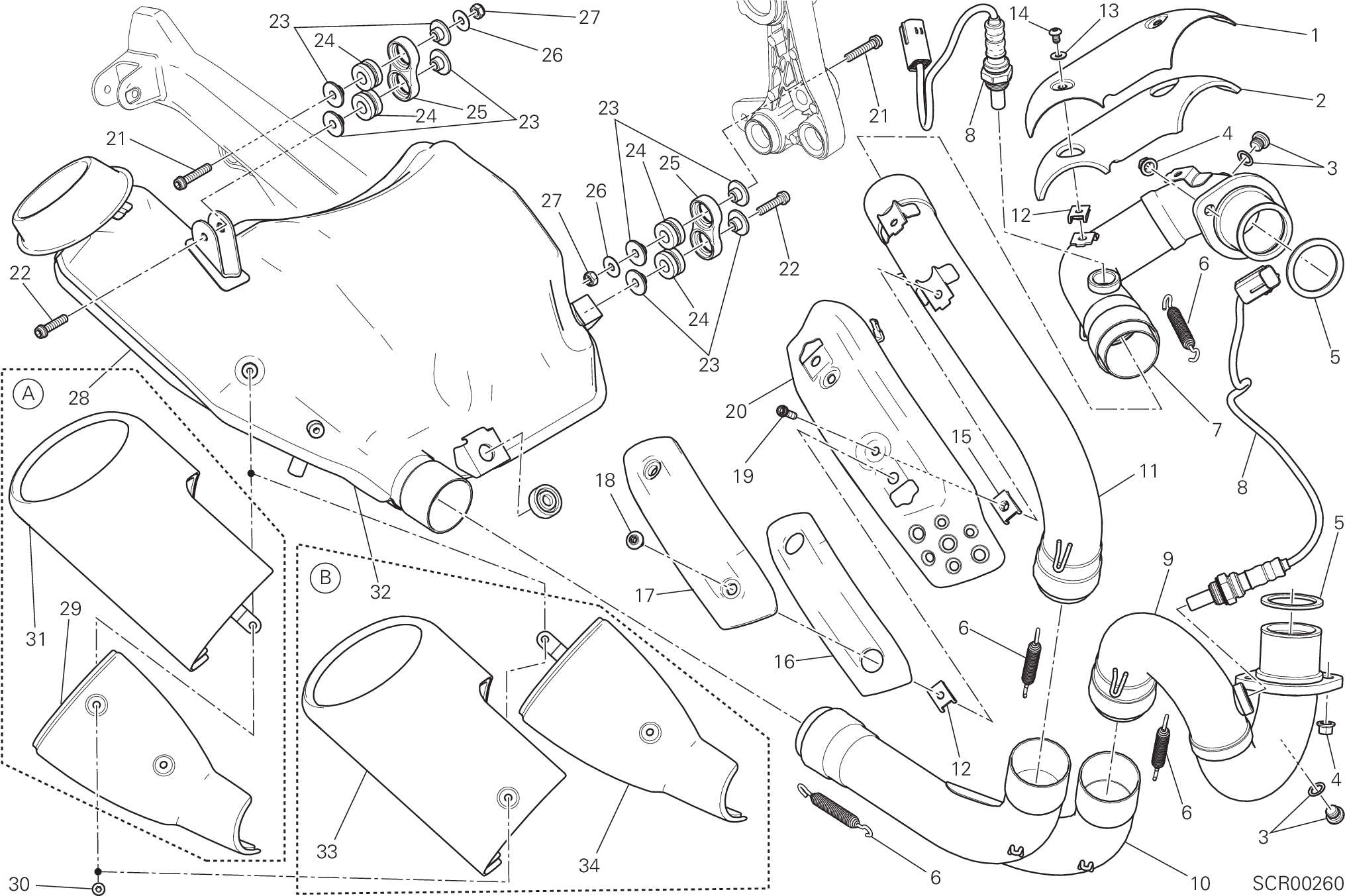

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 4601C193A | Pare-Chaleur tuyau échappement culasse vertical | 1 |
| 2 | 4601C271B | Protection.à reflexion thermique tuyau échappement culasse vertical | 1 |
| 3 | 78020011A | Bouchon complète | 2 |
| 4 | 74840331A | Écrou M8 | 4 |
| 5 | 79010261A | Joint tuyau échappement | 2 |
| 6 | 79910485A | Ressort échappement long | 4 |
| 7 | 57113771C | Collecteur D'Echappement vertical | 1 |
| 8 | 55212191A | Sonde lambda | 2 |
| 9 | 57014101B | Collecteur D'Echappement horizontal | 1 |
| 10 | 57211691B | Tuyau échappement central | 1 |
| 11 | 57113781B | Tuyau D'Échappement vertical | 1 |
| 12 | 85040551A | Fixation rapide | 4 |
| 13 | 85240131A | Rondelle 5.3X15X1 | 2 |
| 14 | 72050159EA | Vis | 2 |
| 15 | 85040381A | Fixation rapide | 2 |
| 16 | 4601C601A | Protection.à reflexion thermique tuyau D'Échappement vertical | 1 |
| 17 | 4601C172A | Pare-Chaleur supérieur tuyau D'Échappement vertical | 1 |
| 18 | 77210852C | Vis | 2 |
| 19 | 77211021A | Vis tbeif M6X10 | 2 |
| 20 | 4601C201BA | Pare-Chaleur inférieur tuyau D'Échappement vertical | 1 |
| 21 | 77156718B | Vis tceif | 2 |
| 22 | 77156698B | Vis tceif M6X25 | 2 |
| 23 | 71614141A | Entretoise 6,25X10X5,75 | 8 |
| 24 | 76410641B | Joint en caoutchouc Anti-Vibration | 4 |
| 25 | 57610671A | Support silencieux | 2 |
| 26 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 27 | 74941118B | Écrou M6 | 2 |
| 28 | 57313681B | Silencieux | 1 |
| 29 | 4601C562AA | Protection thermique silencieux devant (à) | 1 |
| 30 | 77240258C | Vis | 5 |
| 31 | 4601C552AA | Protection thermique silencieux | 1 |
| 32 | 57313681E | Silencieux | 1 |
| 33 | 4601D941AA | Protection thermique silencieux | 1 |
| 34 | 4601D951AA | Protection thermique silencieux devant (B) | 1 |
