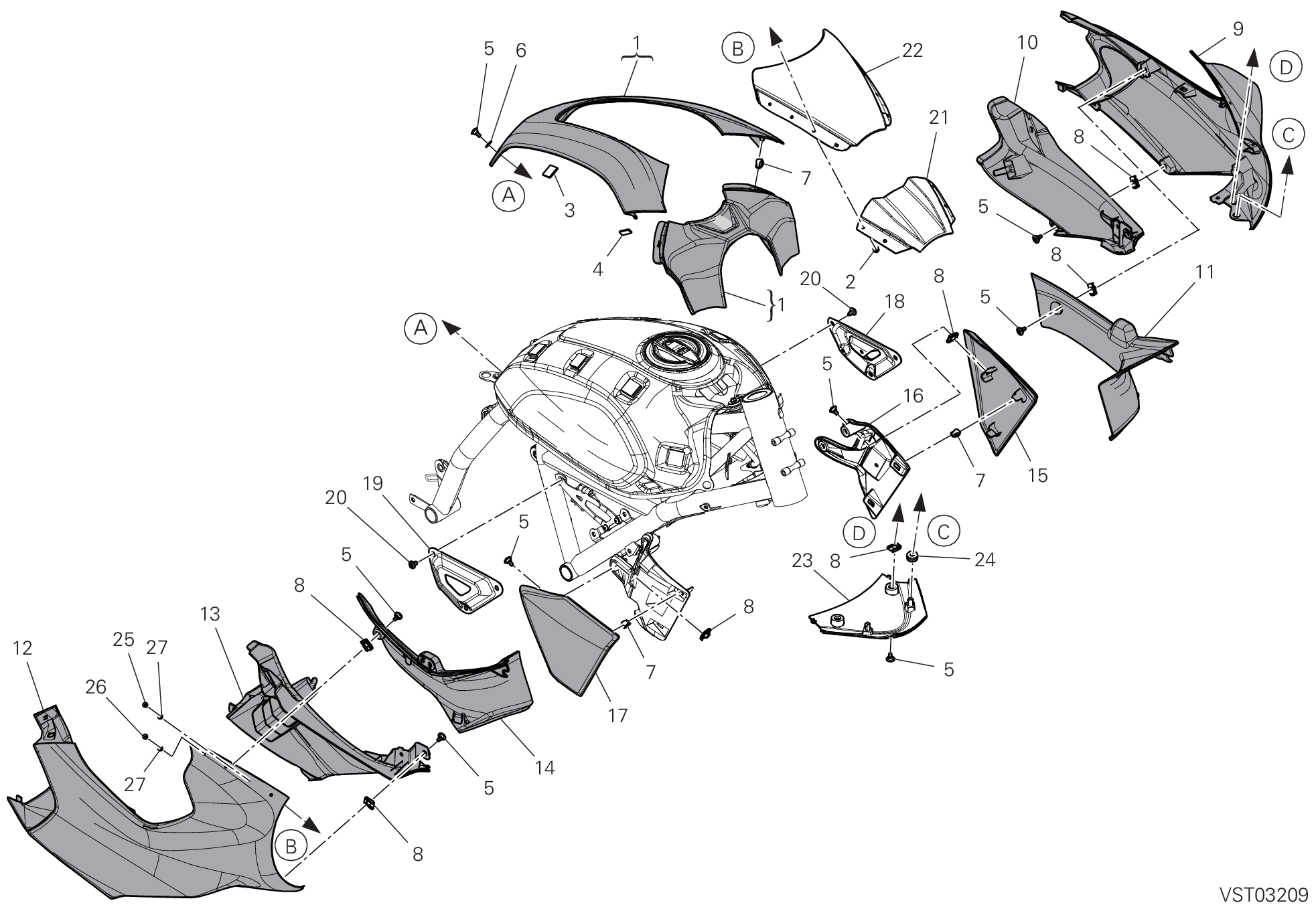

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 460PU461AA | Cache réservoir (ensemble) | 1 |
| 2 | 75010281A | Écrou elastique | 8 |
| 3 | 85042242A | Dual lock | 12 |
| 4 | 85044791A | Dual lock | 2 |
| 5 | 77214411BA | Vis special | 12 |
| 6 | 85212181A | Rondelle en nylon 9X14X1 | 2 |
| 7 | 85044631A | Jonc | 6 |
| 8 | 85044691A | Fixation rapide | 18 |
| 9 | 48218111AA | Carene gauche | 1 |
| 10 | 4801U231A | Déflecteur air gauche | 1 |
| 11 | 4601V791AA | Couverture corps gauche | 1 |
| 12 | 48218101AA | Carene droite | 1 |
| 13 | 4801U241A | Déflecteur air droite | 1 |
| 14 | 4601V801AA | Couverture corps droit | 1 |
| 15 | 4601V821AA | Cover rad.olio V24I finito | 1 |
| 16 | 8291V781A | Cache radiateur | 1 |
| 17 | 4601V811AA | Cover canister V24I finito | 1 |
| 18 | 4601N011BA | Couvercle gauche cadre | 1 |
| 19 | 4601M901BA | Couvercle droit cadre | 1 |
| 20 | 77244303B | Vis M6X10 | 6 |
| 21 | 4601U431A | Cache Pare-Brise | 1 |
| 22 | 48711562A | Pare-Brise | 1 |
| 23 | 4601U451A | Cover proiettore | 1 |
| 24 | 76411141A | Joint en caoutchouc Anti-Vibration | 2 |
| 25 | 77510641A | Vis special | 2 |
| 26 | 77510071AB | Vis special | 2 |
| 27 | 85210241A | Rondelle en nylon 4X8X0,5 | 8 |
