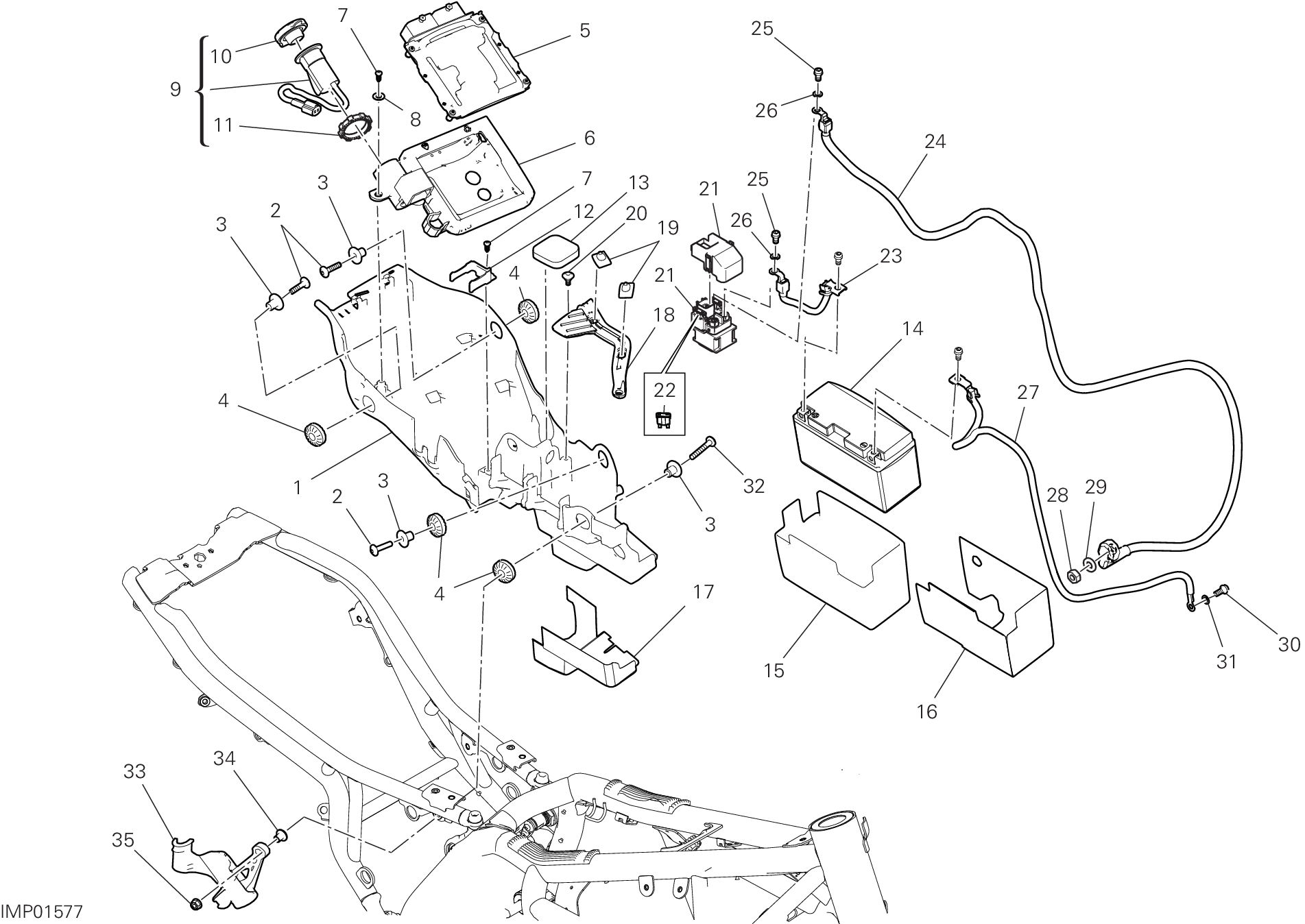

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291P691C | Boîtier batterie | 1 |
| 2 | 77210971B | Vis | 3 |
| 3 | 71610061A | Entretoise | 4 |
| 4 | 76411361A | Joint en caoutchouc Anti-Vibration | 4 |
| 5 | 28643791A | Centrale contrôle moteur | 1 |
| 5 | 28643791H | Centrale contrôle moteur | 1 |
| 5 | 28643851A | Centrale contrôle moteur | 1 |
| 5 | 28643861A | Centrale contrôle moteur | 1 |
| 6 | 86613691A | Rubber pad Ecu support V20B | 1 |
| 7 | 77440071A | Vis taraud M4.5X12 | 2 |
| 8 | 85240171A | Rondelle | 1 |
| 9 | 38640561C | Prise bas tension (Usb) | 1 |
| 10 | 87211081A | Bouchon | 1 |
| 11 | 75040211A | Ecrou | 1 |
| 12 | 8291H231AA | Support relais démarrage | 1 |
| 13 | 86611861A | Tampon | 1 |
| 14 | 39520381A | Batterie | 1 |
| 15 | 86613791C | Support batterie | 1 |
| 16 | 4601P062A | Heat reflective battery support | 1 |
| 17 | 4601N902B | Thermo reflecto | 1 |
| 18 | 8301M801A | Bracket fix battery | 1 |
| 19 | 86610301B | Tampon caoutchouc | 2 |
| 20 | 77214411BA | Vis special | 2 |
| 21 | 39740081B | Relais démarrage | 1 |
| 22 | 38940231A | Fusible 30A | 1 |
| 23 | 51411201A | Câble positif | 1 |
| 24 | 51411211C | Câble telerupteur - démarreur | 1 |
| 25 | 77156628B | Vis tceif M6X10 | 2 |
| 26 | 85350101A | Rondelle elastique | 2 |
| 27 | 51311011C | Câble negatif | 1 |
| 28 | 75050051A | Écrou M6 | 1 |
| 29 | 85350091A | Rondelle elastique | 1 |
| 30 | 77211061A | Vis tef M6X14 | 1 |
| 31 | 85550001B | Rondelle elastique | 1 |
| 32 | 77240508C | Vis | 1 |
| 33 | 75812141A | Main wiring duct | 1 |
| 34 | 71614261A | Entretoise | 1 |
| 35 | 74941118B | Écrou M6 | 1 |
