Pincez pour zoomer · touchez une pièce

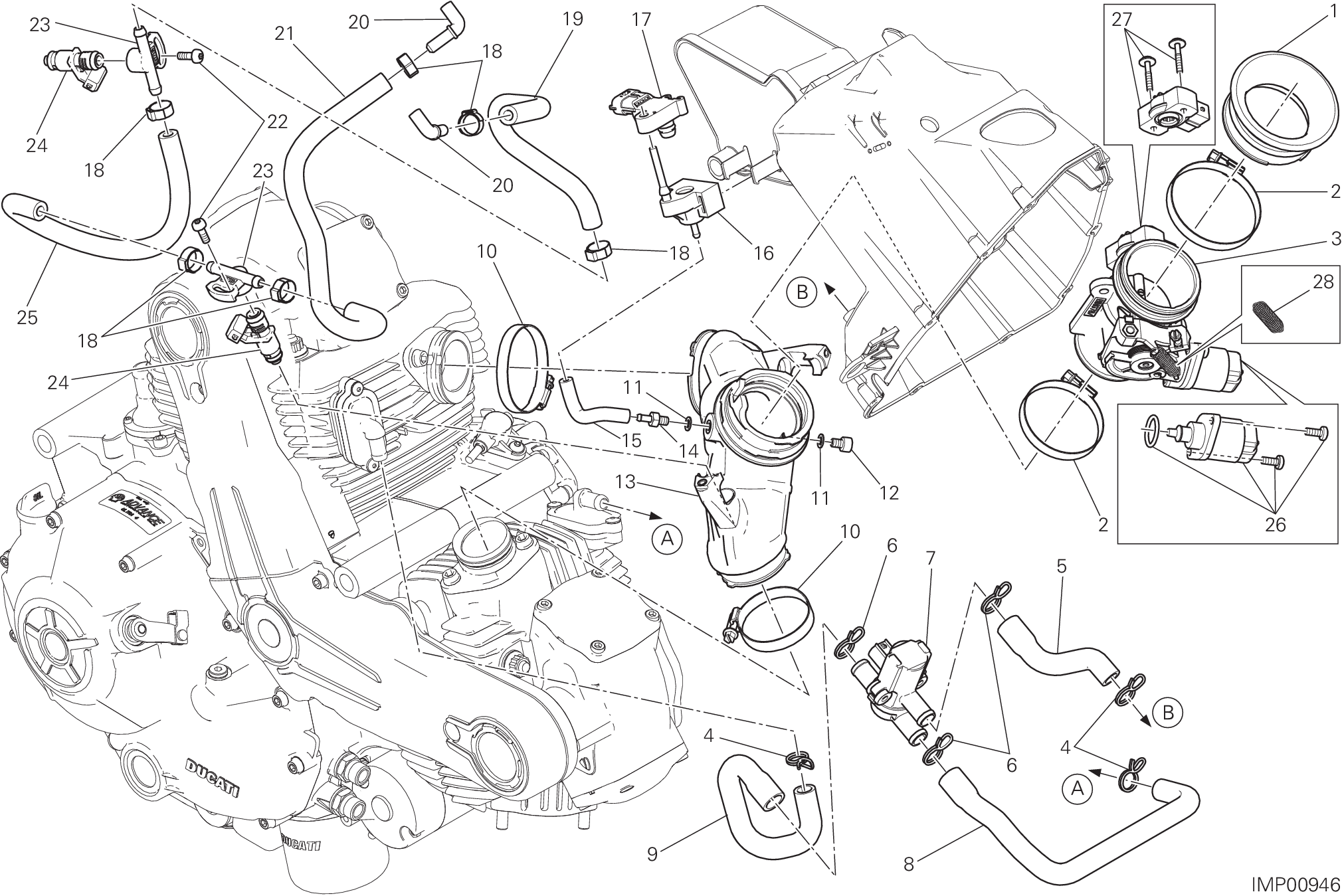

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 13510411A | Entonnoir venturi prise air | 1 |
| 2 | 74141871A | Collier 60-80 mm | 2 |
| 3 | 28240942A | Corps papillon | 1 |
| 4 | 74142211A | Collier | 3 |
| 5 | 87711911A | Tuyau air airbox | 1 |
| 6 | 74142251A | Collier | 3 |
| 7 | 59340531A | Actuateur (ais) | 1 |
| 8 | 87711921A | Tuyau air horizontale | 1 |
| 9 | 87711931A | Tuyau air verticale | 1 |
| 10 | 74141801A | Collier 40-60 mm | 2 |
| 11 | 85250231A | Joint | 2 |
| 12 | 77350618B | Vis tceir M6X8 | 1 |
| 13 | 14010781B | Raccord D'Admission | 1 |
| 14 | 81413341A | Raccord | 1 |
| 15 | 59014481A | Tuyau Pressione/Depressione | 1 |
| 16 | 8291D011A | Brida sonde pression | 1 |
| 17 | 55243161B | Sonde pression | 1 |
| 18 | 28740241B | Collier click 16.8mm | 6 |
| 19 | 59017901B | Tuyau gauche | 1 |
| 20 | 81440971A | Raccord essence | 2 |
| 21 | 59017881B | Tuyau droit | 1 |
| 22 | 77156398B | Vis tceif M5X12 | 2 |
| 23 | 81440981A | Capuchon injector | 2 |
| 24 | 28040231A | Injector | 2 |
| 25 | 59017891A | Tuyau intermede | 1 |
| 26 | 28340291A | Moteur Pas-A-Pas | 1 |
| 27 | 28340281A | Détecteur etalonnement du potentiometer | 1 |
| 28 | 79940211A | Ressort, rappel | 1 |
