Pincez pour zoomer · touchez une pièce

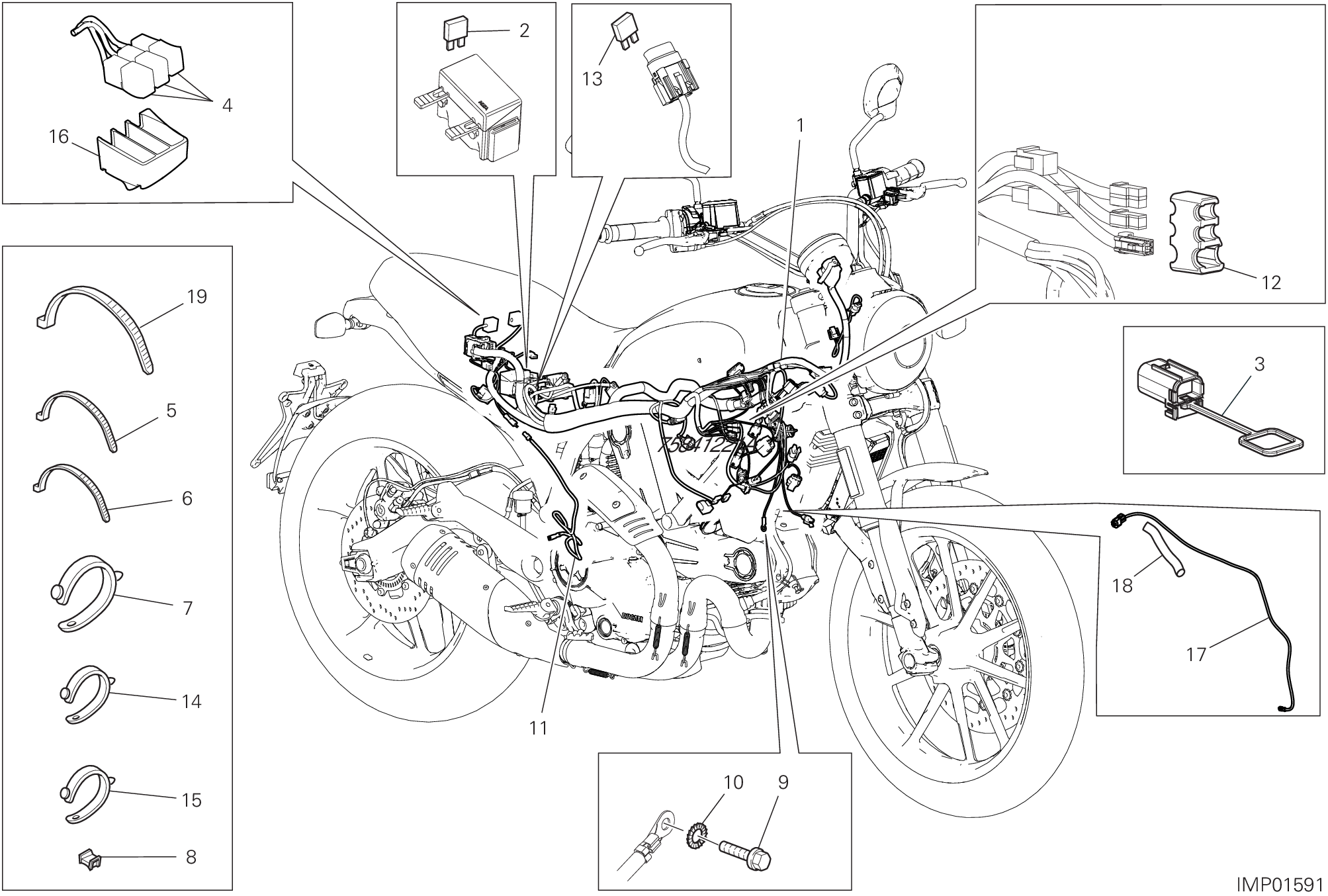

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101M511D | CâBlage principal | 1 |
| 2 | 38940191A | Fusibile 5A | 3 |
| 2 | 38940201A | Fusible 10A | 2 |
| 2 | 38940211A | Fusible 15A | 2 |
| 2 | 38940221A | Fusible 20A | 2 |
| 3 | 87211681A | Bouchon | 1 |
| 4 | 54140191A | Relais | 3 |
| 5 | 069191030 | Collier | 16 |
| 6 | 74140381A | Collier | 16 |
| 7 | 74110131A | Collier caoutchouc 82Mm | 1 |
| 8 | 85040671A | Collier tucker | 14 |
| 9 | 77211061A | Vis tef M6X14 | 1 |
| 10 | 85550001B | Rondelle elastique | 1 |
| 11 | 5101E251B | Faisceau arrière 500 h/g | 1 |
| 12 | 86612091A | Support connecteur inférieur | 1 |
| 13 | 38940351A | Fusibile 50A (emballage de 10 pieces) | 1 |
| 14 | 74110121A | Collier caoutchouc 62Mm | 7 |
| 15 | 74110551A | Collier caoutchouc 39Mm | 3 |
| 16 | 86613701B | Tampon caoutchouc | 1 |
| 17 | 5101N031A | Cablage | 1 |
| 18 | 4601F521A | Gaine | 1 |
| 19 | 75841221A | Collier | 2 |
