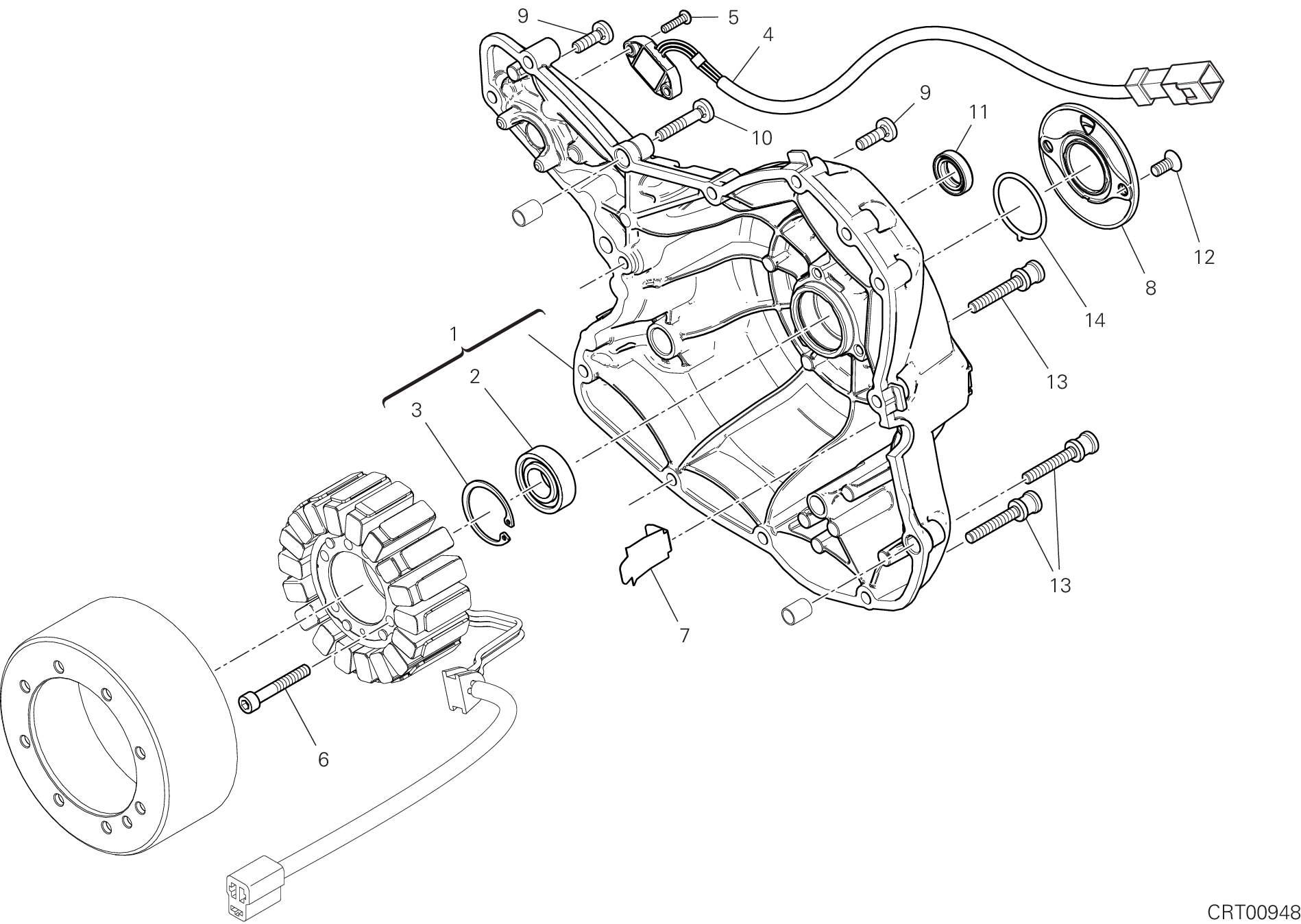

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24221611AY | Couvercle générateur | 1 |
| 2 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 3 | 735033380 | Circlip | 1 |
| 4 | 55243942B | Capteur de position boîte de vitesses | 1 |
| 5 | 72050069E | Vis | 2 |
| 6 | 71950418CF | Vis | 3 |
| 7 | 82716091A | Tole | 1 |
| 8 | 24717501A | Timing check cover - M20B | 1 |
| 9 | 77941992A | Vis | 2 |
| 10 | 77942032A | Vis | 9 |
| 11 | 93042691A | Bague étanchéité | 1 |
| 12 | 77750498C | Vis tspei M6X14 | 2 |
| 13 | 77916041D | Vis special | 3 |
| 14 | 88610951A | Joint torique 32.99X2.62 | 1 |
