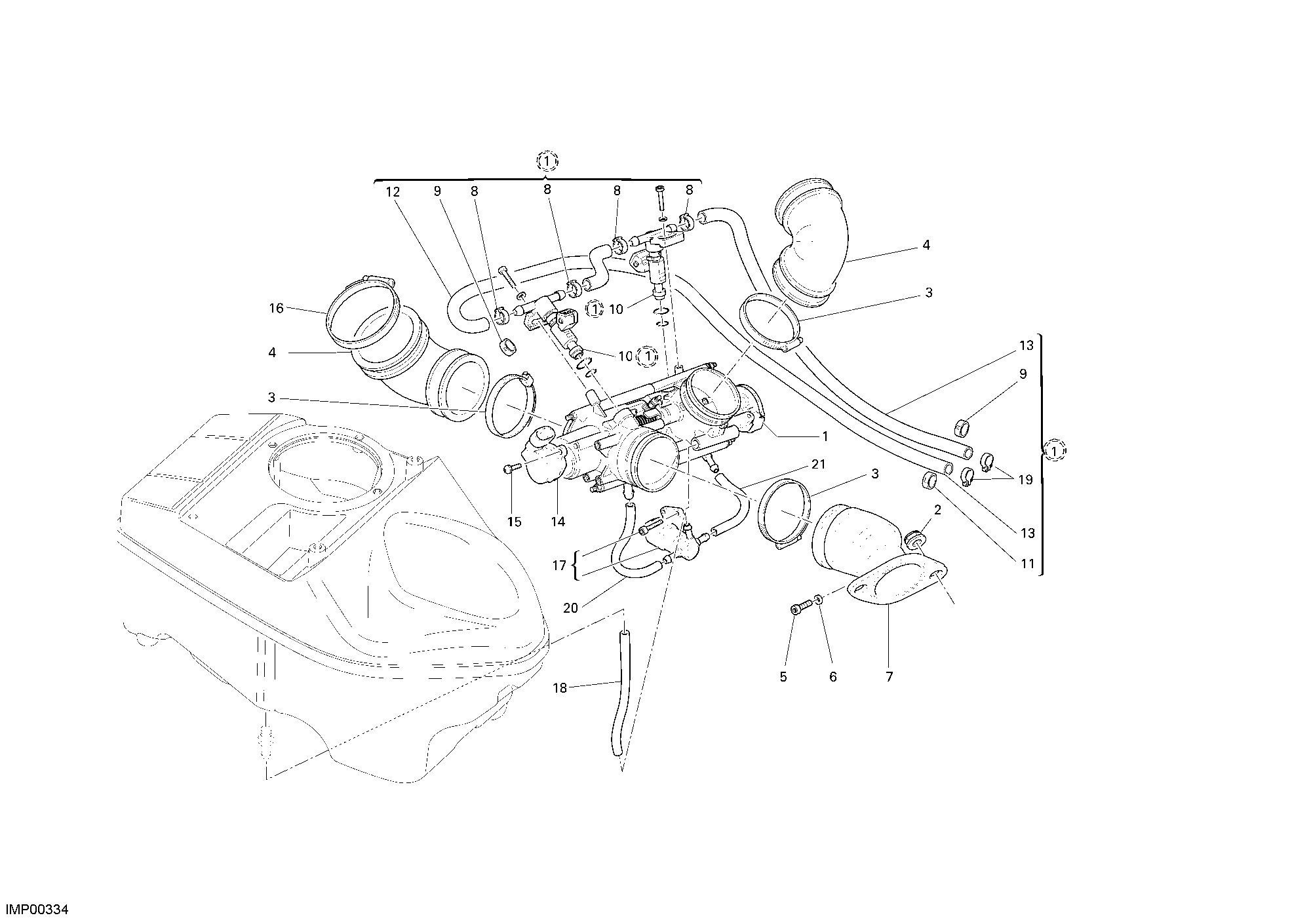

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240731B | Corps papillon | 1 |
| 2 | 74810391A | Écrou M8 | 4 |
| 3 | 74140421A | Collier 40/60 mm | 4 |
| 4 | 80110271A | Manchon aspiration corps filtr | 2 |
| 5 | 77150378B | Vis tcei M5X8 | 2 |
| 6 | 025070223 | Joint aluminium | 2 |
| 7 | 13720034A | Raccord D'Admission | 2 |
| 8 | 28740241B | Collier click 16.8mm | 4 |
| 9 | 74140411A | Collier R | 2 |
| 10 | 28040151A | Injector | 2 |
| 11 | 74140401A | Collier M | 1 |
| 12 | 59010851A | Tuyau | 1 |
| 13 | 59011621A | Tuyau refoulement | 2 |
| 14 | 28440081A | Potentiometre | 1 |
| 15 | 77950121B | Vis tceir M8X30 | 2 |
| 16 | 74140671A | Collier 68 mm | 2 |
| 17 | 28340111A | Moteur Pas-A-Pas | 1 |
| 18 | 59012531A | Durite 7X14X200 | 1 |
| 19 | 74140041A | Collier | 2 |
| 20 | 59012511A | Durite 5,5X11,5X65 | 1 |
| 21 | 59012521A | Durite 5,5X11,5X75 | 1 |
