Pincez pour zoomer · touchez une pièce

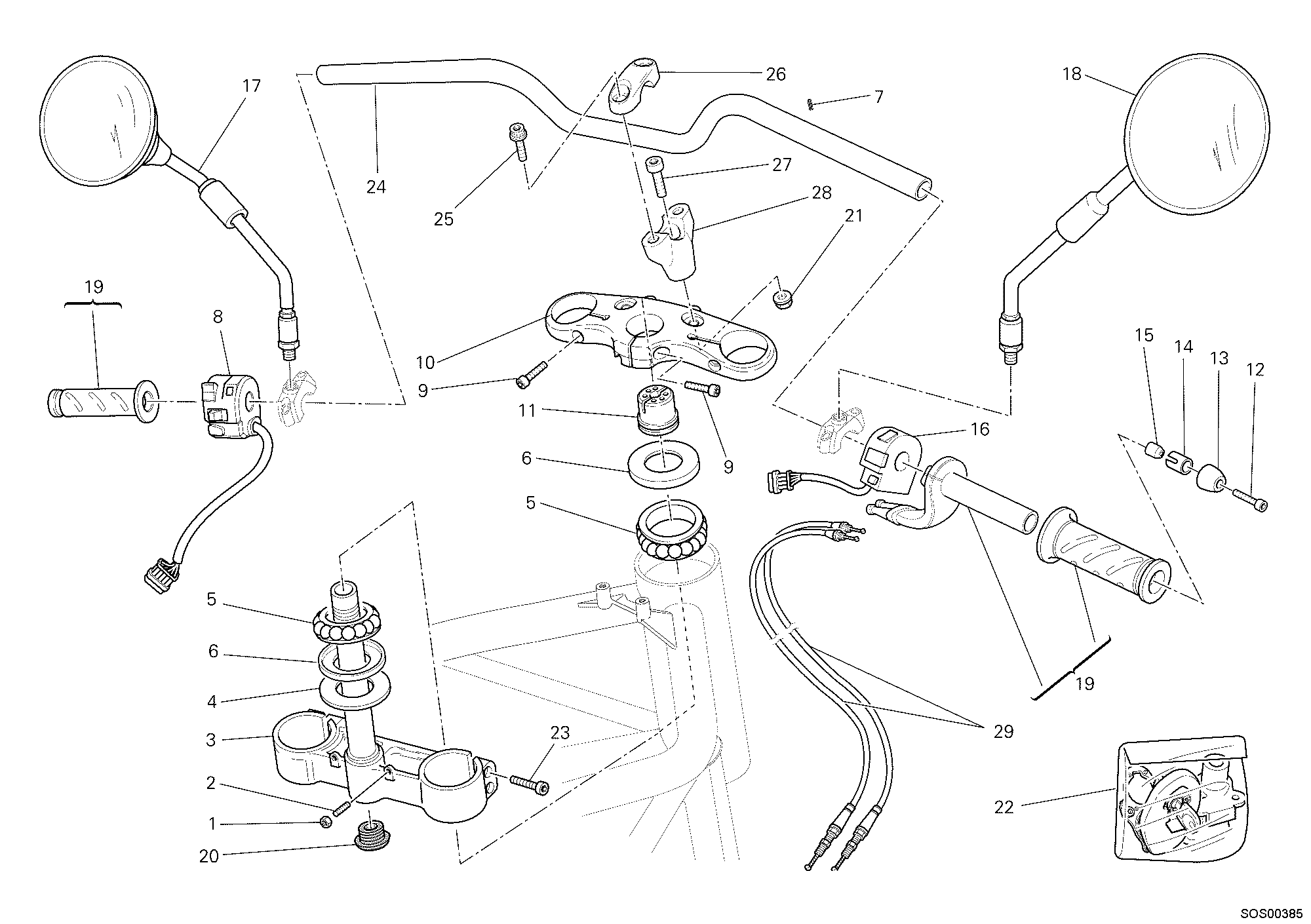

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77910991B | Vis | 2 |
| 3 | 34220521A | Socle de direction avec pivot | 1 |
| 4 | 85211031A | Rondelle | 1 |
| 5 | 70240041A | Roulement à rouleaux coniques | 2 |
| 6 | 93010041B | Bague étanchéité | 2 |
| 7 | 742521304 | Goupille elastique 5X24 | 2 |
| 8 | 65110052A | Commutateur feux gauche | 1 |
| 9 | 77157288B | Vis tceif M8X35 | 3 |
| 10 | 34110641A | Tête de direction | 1 |
| 11 | 70310131A | Écrou supérieur tête direction | 1 |
| 12 | 77150748B | Vis tcei M6X45 | 2 |
| 13 | 15310081A | Masse antivibratile guidon | 2 |
| 14 | 71010681A | Douille | 2 |
| 15 | 71110721B | Douille conique | 2 |
| 16 | 65010052A | Deviateur feux droite | 1 |
| 17 | 52340212A | Miroir gauche | 1 |
| 18 | 52340202A | Miroir droit | 1 |
| 19 | 65440121A | Contrôle gaz | 1 |
| 20 | 87210511A | Bouchon | 1 |
| 21 | 74850021A | Ecrou | 2 |
| 22 | 59820411B | Jeu serrure | 1 |
| 23 | 77157278B | Vis tceif M8X30 | 4 |
| 24 | 36010841A | Guidon | 1 |
| 25 | 77157248B | Vis tceif M8X22 | 4 |
| 26 | 36010761A | Cavalier guidon, supérieur | 2 |
| 27 | 77157568B | Vis tceif M10X30 | 2 |
| 28 | 36010831A | Cavalier guidon, inférieur | 2 |
| 29 | 65620691A | Câble gaz | 1 |
