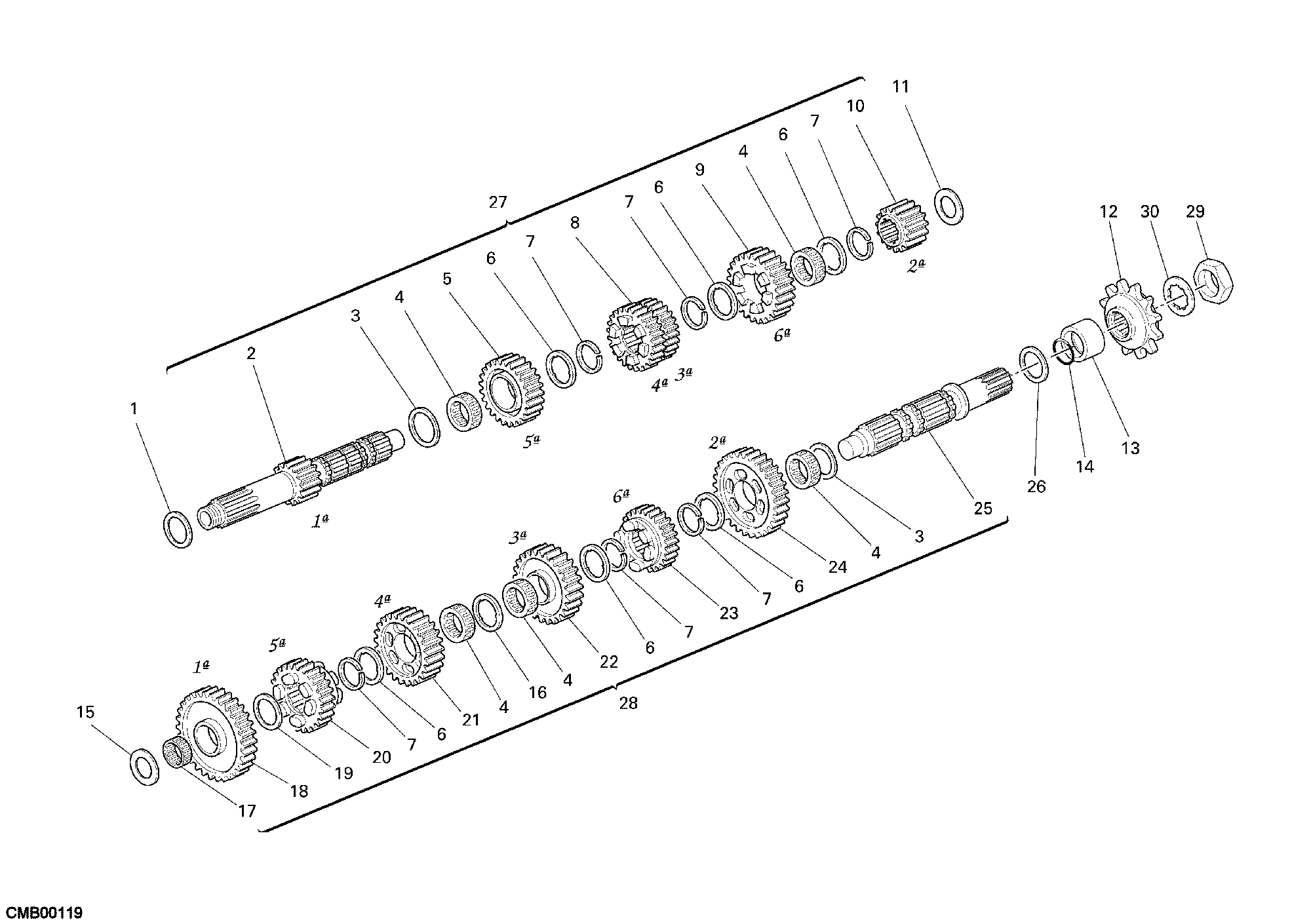

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 025147054 | Rondelle de butée 25.2X32.5X1.2 | 1 |
| 2 | 14910461A | Arbre primaire | 1 |
| 3 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17210041A | Engrenage menant 5Eme vitesse D24 | 1 |
| 6 | 85610011A | Rondelle 0,5 mm | 6 |
| 7 | 067016145 | Anneau arrêt | 6 |
| 8 | 17210031A | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 9 | 17210051A | Engrenage menant 6Eme vitesse D28 | 1 |
| 10 | 17210021B | Engrenage menant 2Eme vitesse D17 | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 12 | 449A0451A | Pignon chaîne D15 | 1 |
| 13 | 71313931A | Entretoise pignon | 1 |
| 14 | 93040231A | Joint torique | 1 |
| 15 | 71312661A | Rondelle de butée 17,3X31X3,15 | 1 |
| 16 | 85610311A | Rondelle 0,5 mm | 1 |
| 17 | 764020002 | Roulement à aiguilles | 1 |
| 18 | 17210061B | Engrenage entraine 1Ere vitesse D37 | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17210101A | Engrenage entraine 5Eme vitesse D23 | 1 |
| 21 | 17210091A | Engrenage entraine 4Eme vitesse D24 | 1 |
| 22 | 17210081A | Engrenage entraine 3Eme vitesse D27 | 1 |
| 23 | 17210111A | Engrenage entraine 6Eme vitesse D24 | 1 |
| 24 | 17210071B | Engrenage entraine 2Eme vitesse D30 | 1 |
| 25 | 14910323A | Arbre secondaire | 1 |
| 26 | 067016170 | Rondelle de butée 0,8 mm | 1 |
| 27 | 15020781A | Arbre primaire complet | 1 |
| 28 | 15020631A | Arbre secondaire complet | 1 |
| 29 | 75010071A | Ecrou | 1 |
| 30 | 85110041A | Rondelle blocage | 1 |
