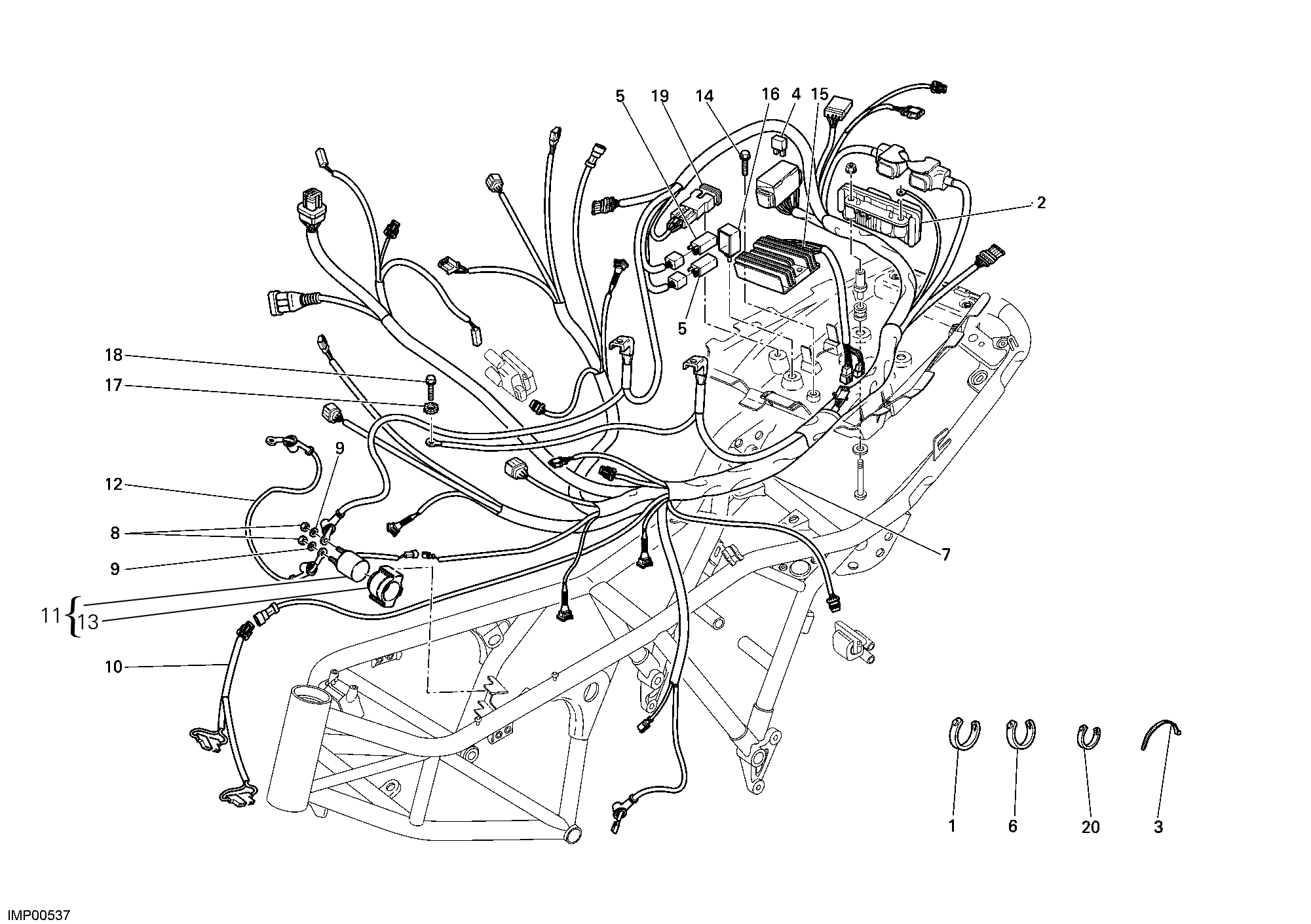

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74110551A | Collier caoutchouc 39Mm | 5 |
| 2 | 28641281C | Centrale contrôle moteur | 1 |
| 3 | 069191030 | Collier | 12 |
| 4 | 38940191A | Fusibile 5A | 1 |
| 4 | 38940201A | Fusible 10A | 1 |
| 4 | 38940211A | Fusible 15A | 1 |
| 4 | 38940221A | Fusible 20A | 1 |
| 4 | 38940241A | Fusible 7.5à | 1 |
| 5 | 54140101A | Relais | 2 |
| 6 | 74110131A | Collier caoutchouc 82Mm | 2 |
| 7 | 51013602C | Faisceau de fils | 1 |
| 8 | 75050051A | Écrou M6 | 2 |
| 9 | 85350091A | Rondelle elastique | 2 |
| 10 | 51015451A | Cablage | 1 |
| 11 | 39740031B | Relais démarrage | 1 |
| 12 | 51410551A | Cordon moteur démarrage | 1 |
| 13 | 67210291A | Capuchon en caoutchou | 1 |
| 14 | 77251018B | Vis tef M6X20 | 2 |
| 15 | 54040111C | Régulateur de tension | 1 |
| 16 | 82911271A | Support | 1 |
| 17 | 85550011B | Rondelle | 1 |
| 18 | 77210391A | Vis tef M8X12 | 1 |
| 19 | 38940181A | Fusible 30A | 1 |
| 20 | 74110121A | Collier caoutchouc 62Mm | 1 |
