Pincez pour zoomer · touchez une pièce

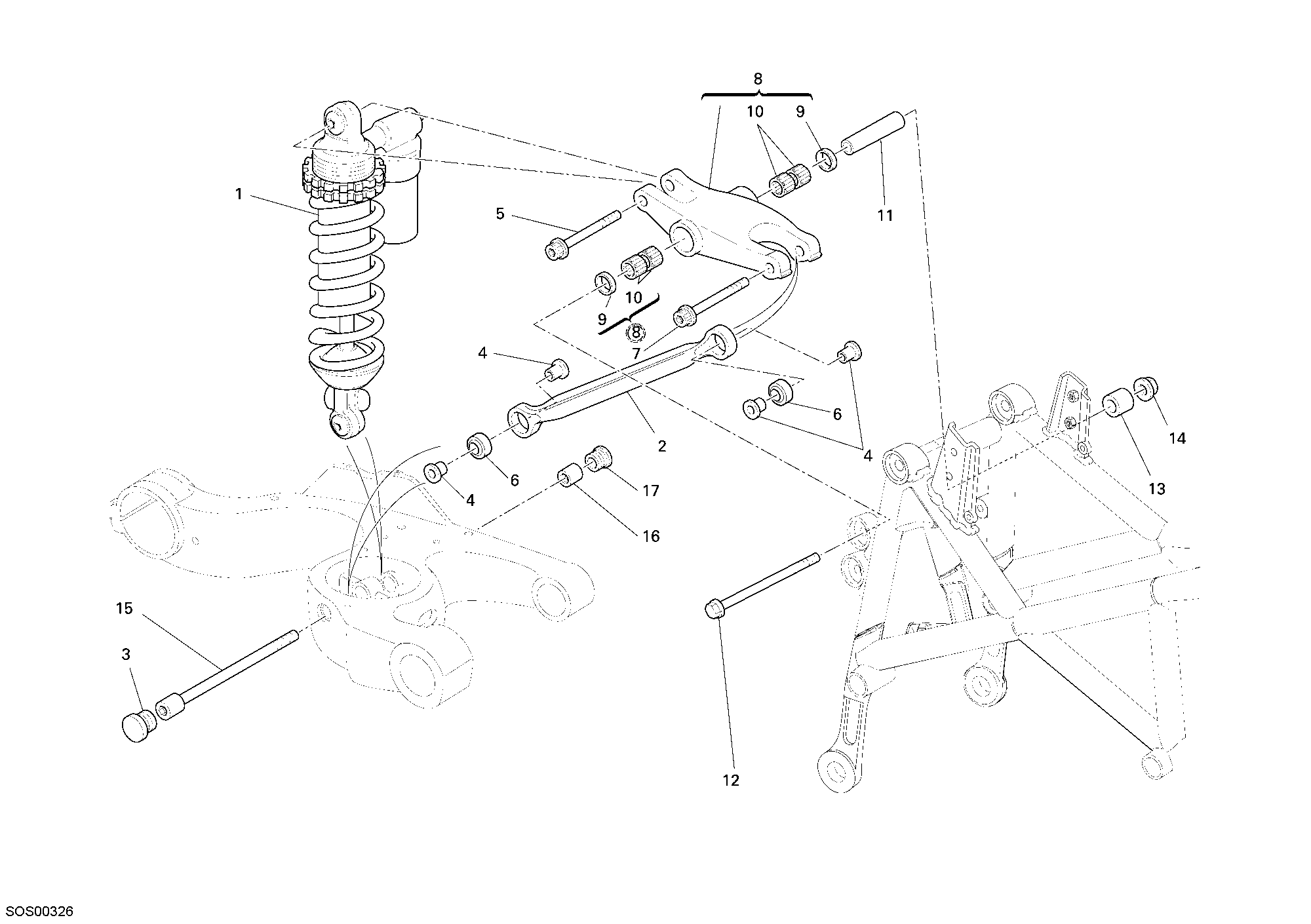

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36520761A | Amortisseur arrière | 1 |
| 2 | 37220521A | Bielle suspension arrière | 1 |
| 3 | 87210411A | Casquette droite | 1 |
| 4 | 71010251A | Entretoise | 4 |
| 5 | 77159388B | Vis tceif M10X50X1.25 | 1 |
| 6 | 84840111A | Joint à rotule | 2 |
| 7 | 77159378B | Vis tceif M10X50X1.25 | 1 |
| 8 | 37220161A | Culbuteur suspension arrière | 1 |
| 9 | 93041451A | Bague étanchéité 18X24X3 | 2 |
| 10 | 70140061A | Roulement à aiguilles | 4 |
| 11 | 71510051A | Entretoise | 1 |
| 12 | 77110311A | Vis M10X1.25X127.5 | 1 |
| 13 | 71312381A | Entretoise | 1 |
| 14 | 74840371AB | Écrou M10X1.25X10 | 1 |
| 15 | 77110161A | Vis | 1 |
| 16 | 75011171A | Écrou, special | 1 |
| 17 | 87210421A | Casquette gauche | 1 |
