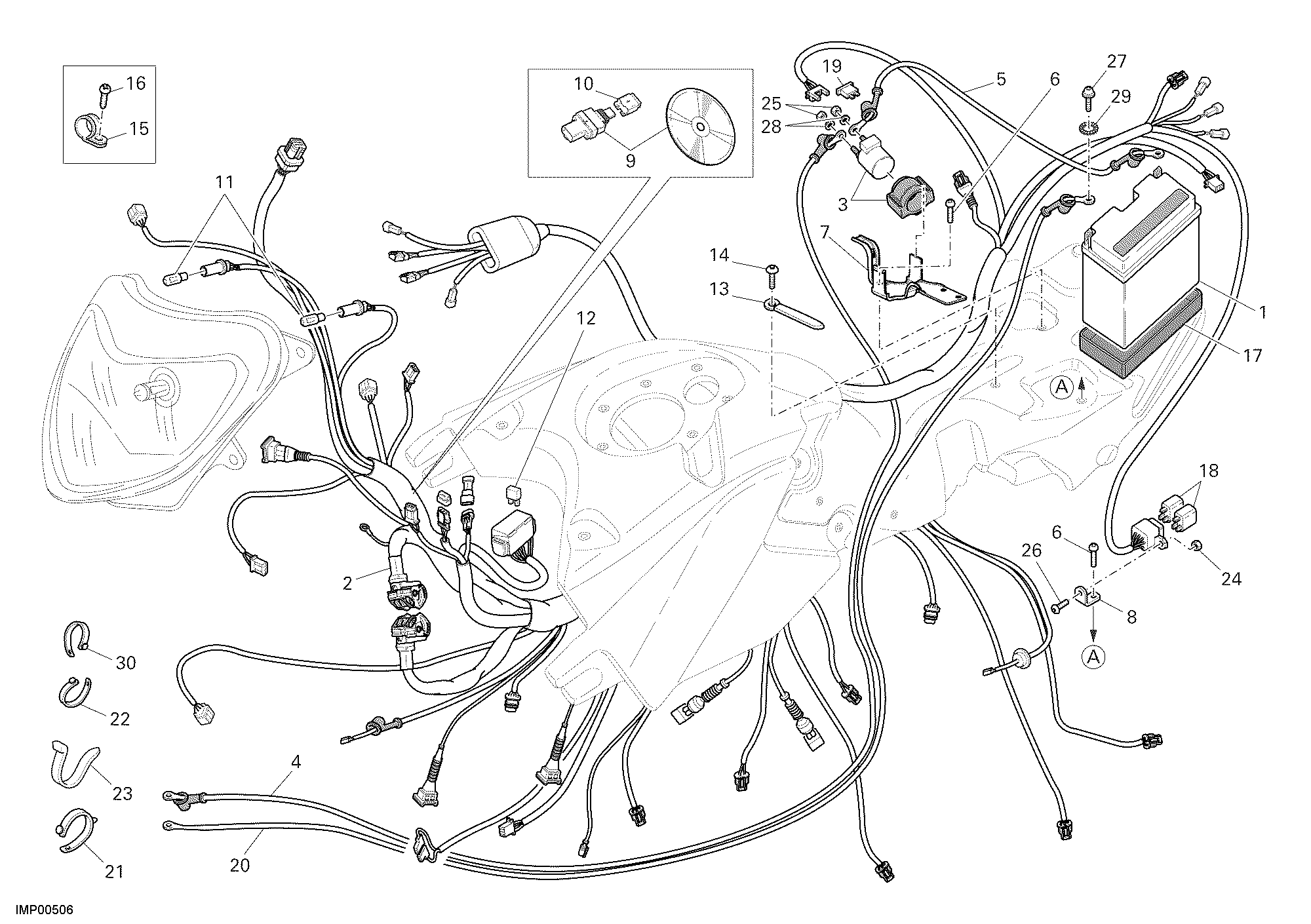

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 39520131C | Batterie Yt12B-Bs | 1 |
| 2 | 51015441A | Faisceau de fils | 1 |
| 3 | 39740051A | Relais démarrage | 1 |
| 4 | 51410531A | Cordon moteur démarrage | 1 |
| 5 | 51410561A | Câble batterie - telerupteur | 1 |
| 6 | 77510311B | Vis tbei M5X10 | 2 |
| 7 | 82714671A | Support connecteur dda | 1 |
| 8 | 82714471B | Support, relais | 1 |
| 9 | 28620401A | Kit saise donnees | 1 |
| 10 | 87210531A | Couvercle saise donnees | 1 |
| 11 | 39040251A | Ampoule | 2 |
| 12 | 38940191A | Fusibile 5A | 1 |
| 12 | 38940201A | Fusible 10A | 1 |
| 12 | 38940211A | Fusible 15A | 1 |
| 12 | 38940221A | Fusible 20A | 1 |
| 12 | 38940241A | Fusible 7.5à | 1 |
| 13 | 74141671A | Plaquette | 6 |
| 14 | 77550171A | Vis tbei M4X8 | 6 |
| 15 | 75840161A | Passe-Cable | 2 |
| 16 | 77440071A | Vis taraud M4.5X12 | 2 |
| 17 | 82917501A | Support batterie | 1 |
| 18 | 54140101A | Relais | 2 |
| 19 | 38940231A | Fusible 30A | 1 |
| 20 | 51310201A | Câble masse batterie - moteur | 1 |
| 21 | 74110101A | Collier 70Mm | 1 |
| 22 | 74110121A | Collier caoutchouc 62Mm | 1 |
| 23 | 74140381A | Collier | 6 |
| 24 | 74950021B | Écrou elastique | 1 |
| 25 | 75050051A | Écrou M6 | 2 |
| 26 | 77510041A | Vis tbei M5X14 | 1 |
| 27 | 77240391C | Vis tbeif M6X10 | 1 |
| 28 | 85350101A | Rondelle elastique | 2 |
| 29 | 85550001B | Rondelle elastique | 1 |
| 30 | 800053724 | Collier 39Mm | 4 |
