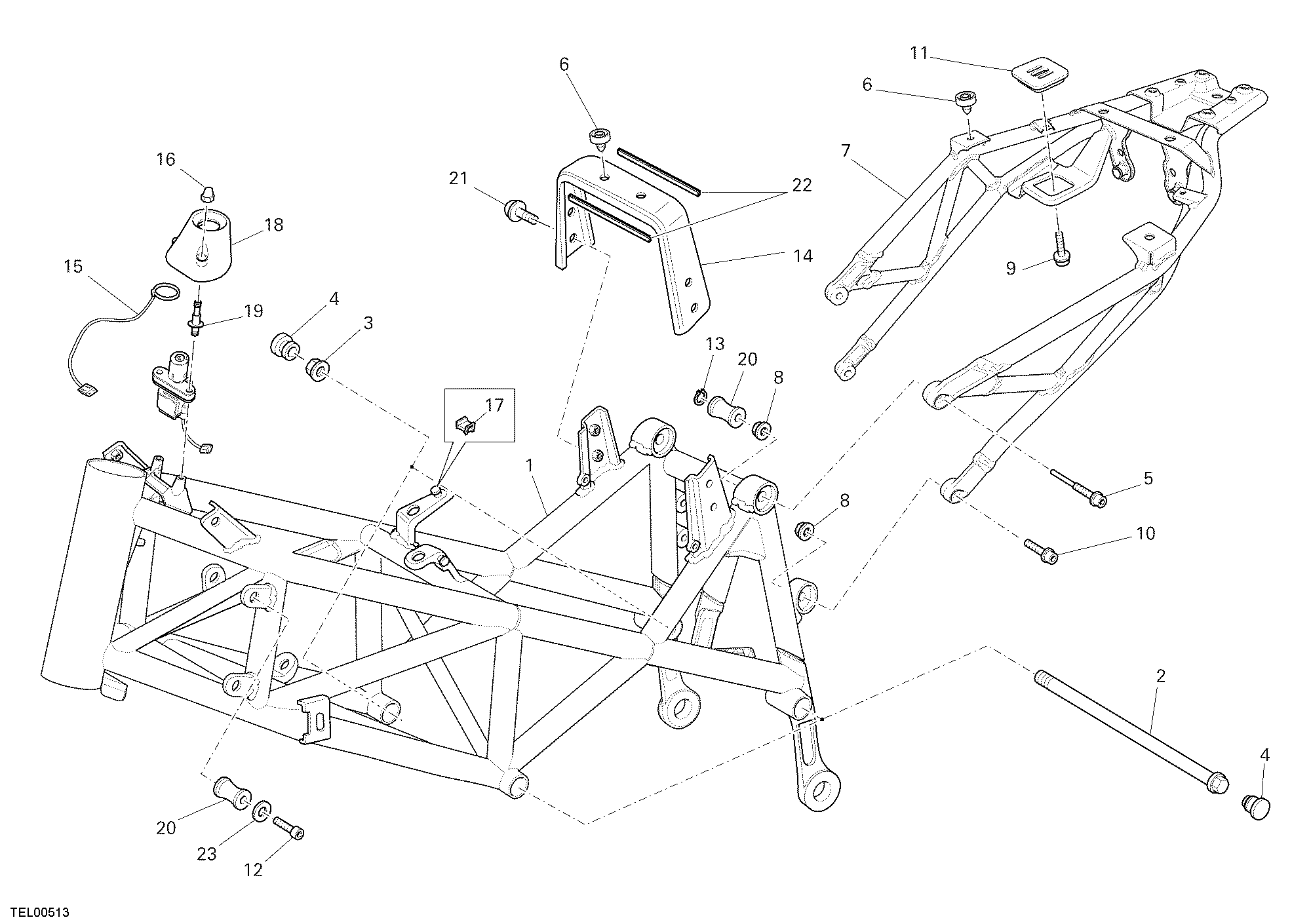

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47012001BA | Cadre rouge | 1 |
| 2 | 77912131A | Vis | 2 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 87210261A | Bouchon 24 mm | 4 |
| 5 | 77915121A | Vis special | 2 |
| 6 | 86611001A | Tampon | 4 |
| 7 | 47011951C | Bride arrière | 1 |
| 8 | 74941128B | Écrou M8 | 4 |
| 9 | 77915431A | Vis special | 1 |
| 10 | 77157298C | Vis tceif M8X40 | 2 |
| 11 | 86610471A | Tampon | 1 |
| 12 | 77156738B | Vis tceif M6X40 | 1 |
| 13 | 88450441A | Circlip | 2 |
| 14 | 83014462A | Equerre | 1 |
| 15 | 51840042B | Antenne immobilizer | 1 |
| 16 | 74910021A | Écrou borgne M6 | 2 |
| 17 | 85040671A | Collier tucker | 16 |
| 18 | 24610602A | Couvercle contacteur D'Allumage | 1 |
| 19 | 77912211B | Vis | 2 |
| 20 | 86610971A | Tampon caoutchouc | 3 |
| 21 | 77211021A | Vis tbeif M6X10 | 4 |
| 22 | 76411101A | Caoutchouc protection | 2 |
| 23 | 85250301A | Rondelle 5.3X10X1 | 1 |
