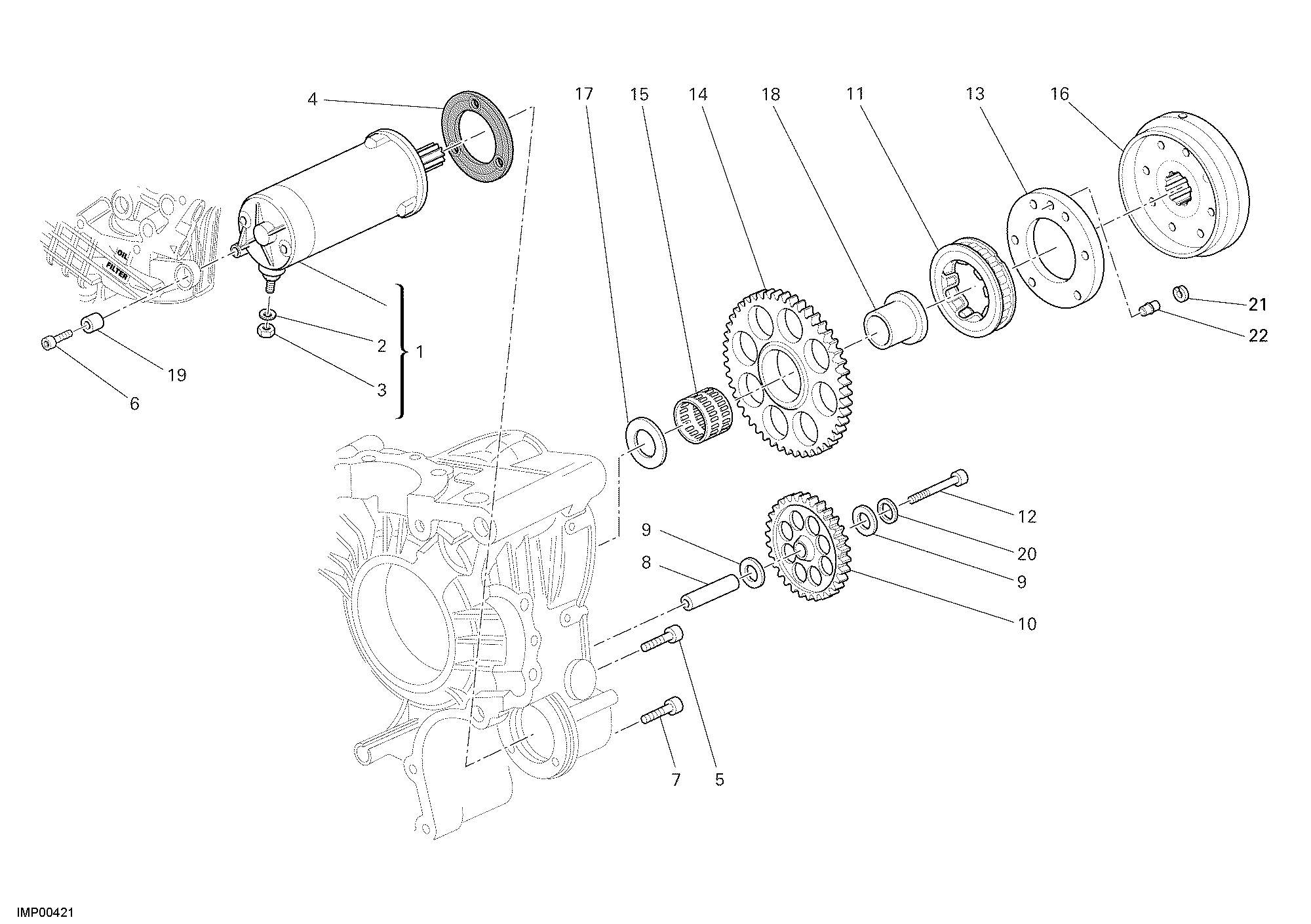

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 27040101A | Démarreur électrique | 1 |
| 2 | 85310031A | Rondelle elastique 6 mm | 1 |
| 3 | 75011211A | Écrou M6 | 1 |
| 4 | 78810542A | Joint | 1 |
| 5 | 77110491A | Vis tcei M6X18 | 2 |
| 6 | 77110521A | Vis tcei M6X30 | 1 |
| 7 | 77110518B | Vis tcei M6X25 | 1 |
| 8 | 82112791A | Pivot engranage | 1 |
| 9 | 85610711A | Rondelle | 2 |
| 10 | 17610201A | Pignon intermediaire | 1 |
| 11 | 70140231A | Roue libre | 1 |
| 12 | 77110271A | Vis tcei M6X70 | 1 |
| 13 | 16010971A | Bride roue libre | 1 |
| 14 | 17310221A | Engrenage entraine démarrage électrique | 1 |
| 15 | 70240181A | Roulement à aiguilles | 1 |
| 16 | 27610251C | Volant inertie | 1 |
| 17 | 85610751A | Rondelle butée | 1 |
| 18 | 88110341A | Douille | 1 |
| 19 | 70010361A | Silentbloc | 1 |
| 20 | 85611211B | Rondelle | 1 |
| 21 | 88210121A | Bague D'Arret | 1 |
| 22 | 86310021A | Goujon de référence | 1 |
