Pincez pour zoomer · touchez une pièce

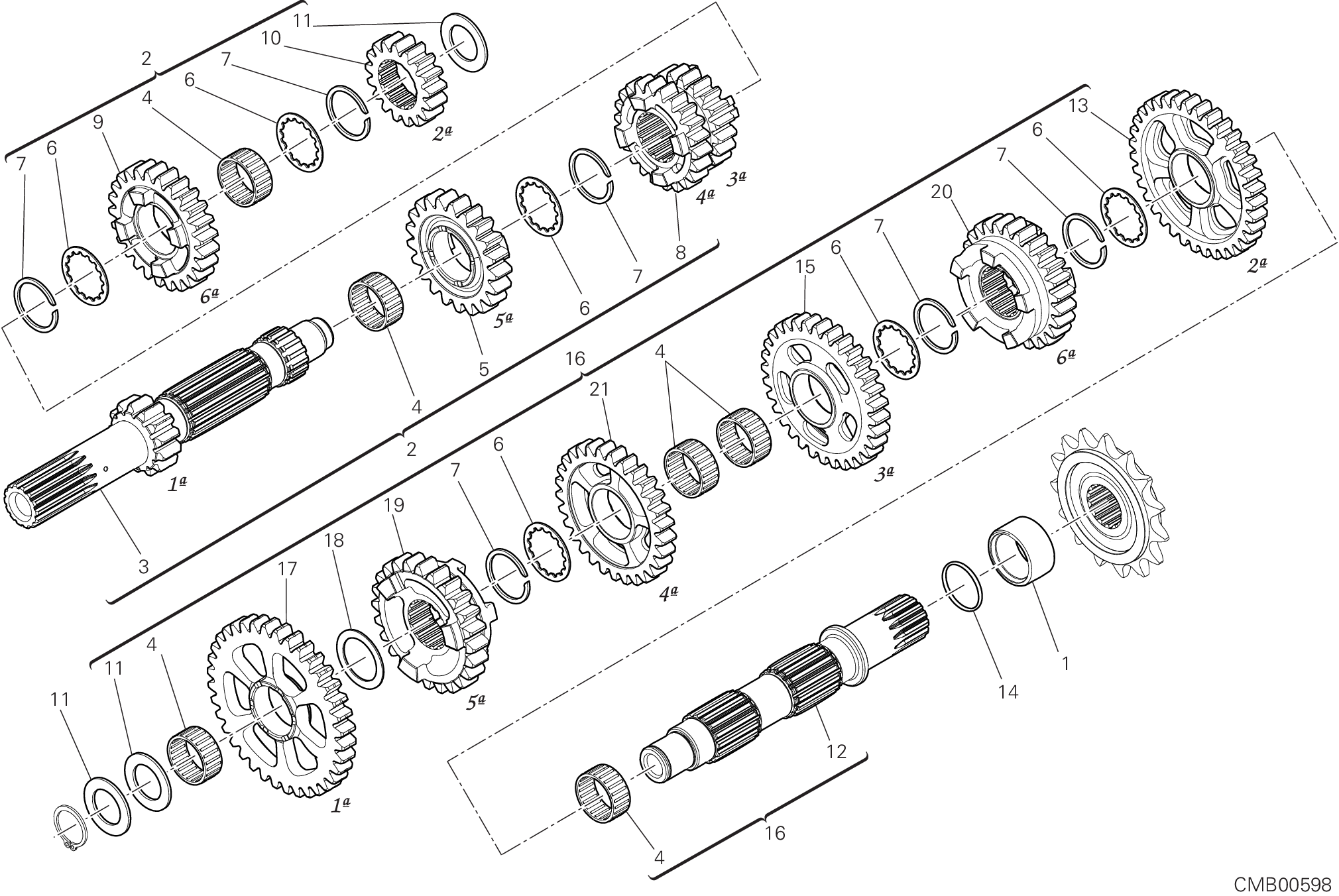

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 7131E421B | Entretoise pignon | 1 |
| 2 | 15022891A | Arbre primaire complet | 1 |
| 3 | 14911421A | Arbre primaire boîte de vitesses | 1 |
| 4 | 70140751A | Roulement à aiguilles | 6 |
| 5 | 17216321A | Engrenage menant 5Me vitesse D21 | 1 |
| 6 | 85611921A | Grooved shim washer 28X32.5X1 | 6 |
| 7 | 88441281A | Anneau arrêt | 6 |
| 8 | 17216311A | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 9 | 17216331A | Engrenage conducteur 6Eme vitesse D25 | 1 |
| 10 | 17216301A | Engrenage menant 2Eme vitesse D17 | 1 |
| 11 | 85214911A | Rondelle | 3 |
| 12 | 14912621B | Arbre secondaire | 1 |
| 13 | 17216351B | Engrenage entraine 2Me vitesse D35 | 1 |
| 14 | 88643251A | Joint torique | 1 |
| 15 | 17216361B | Engrenage entraine 3Me vitesse D32 | 1 |
| 16 | 15022901A | Arbre secondaire complet | 1 |
| 17 | 17216751A | Engrenage entraine 1Me vitesse D36 | 1 |
| 18 | 85214801A | Rondelle | 1 |
| 19 | 17216381A | Engrenage entraine 5Me vitesse D24 | 1 |
| 20 | 17216391A | Engrenage entraine 6Me vitesse D26 | 1 |
| 21 | 17216371B | Engrenage entraine 4Me vitesse D29 | 1 |
