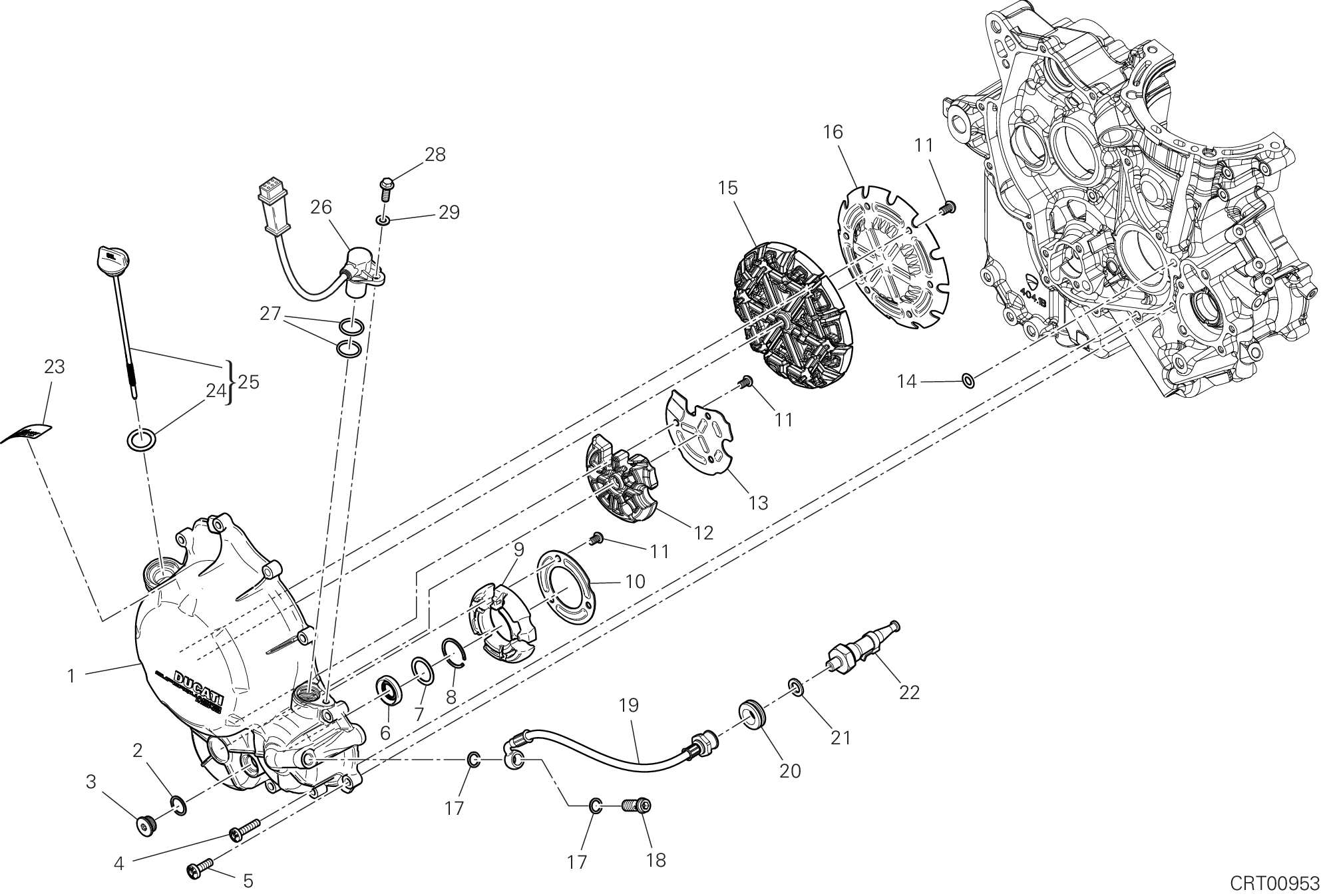

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24314331BH | Couvercle embrayage | 1 |
| 2 | 85211201A | Joint aluminium | 1 |
| 3 | 77913541A | Bouchon fileté M15X1 | 1 |
| 4 | 77942002A | Vis | 4 |
| 5 | 77941992A | Vis | 8 |
| 6 | 93041521A | Bague étanchéité | 1 |
| 7 | 85212721A | Rondelle de butée | 1 |
| 8 | 88450291A | Bague elastique arrêt | 1 |
| 9 | 48613021A | Panneau insonorisant pignon transmission primaire | 1 |
| 10 | 8271H891A | Tôle insonorisant pignon transmission primaire | 1 |
| 11 | 77510200CC | Vis | 12 |
| 12 | 48613031A | Panneau insonorisant pompe à huile complète | 1 |
| 13 | 8271H901A | Tôle insonorisant pompe à huile complète | 1 |
| 14 | 88643341A | Joint torique | 1 |
| 15 | 48612921A | Panneau insonorisant embrayage | 1 |
| 16 | 82719161A | Tôle insonorisant | 1 |
| 17 | 85250241A | Rondelle 10X14X1 | 2 |
| 18 | 78110121AA | Vis special | 1 |
| 19 | 81417841A | Tuyau pressione huile | 1 |
| 20 | 76440581A | Caoutchouc | 1 |
| 21 | 85211951A | Joint 10,5X17X2 | 1 |
| 22 | 53940302A | Bulbe de pression D'Huile | 1 |
| 23 | 43312502C | Decalcomanie "Shell ultra" | 1 |
| 24 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 25 | 89320331B | Bouchon complète | 1 |
| 26 | 55241321C | Capteur phase et tours | 1 |
| 27 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 28 | 77253304C | Vis | 1 |
| 29 | 85310031A | Rondelle elastique 6 mm | 1 |
