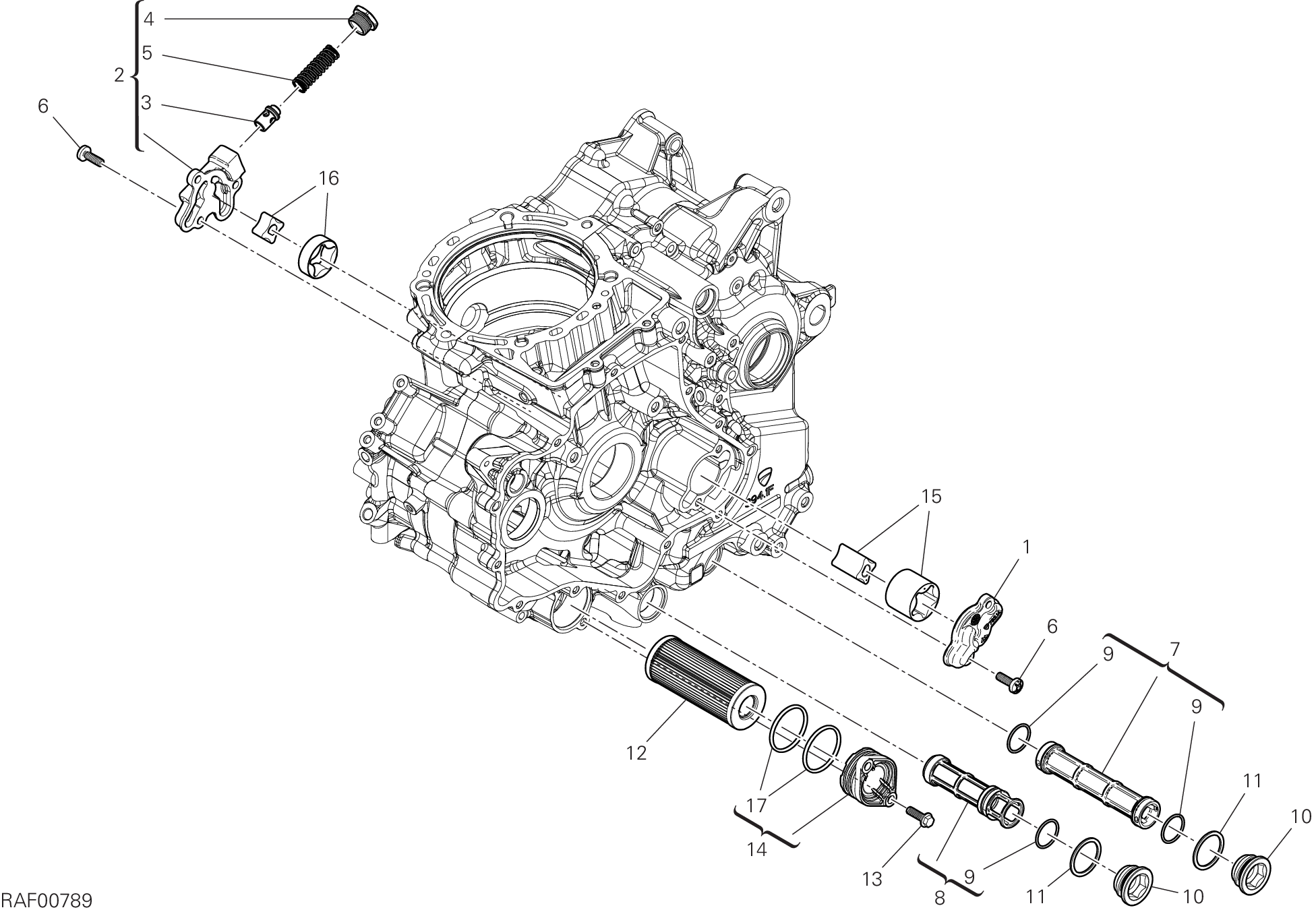

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24717321A | Couvercle pompe huile de recuperation | 1 |
| 2 | 24727312A | Couvercle pompe huile | 1 |
| 3 | 59310801B | Soupape By-Pass | 1 |
| 4 | 78011481B | Bouchon | 1 |
| 5 | 79917121B | Ressort By-Pass | 1 |
| 6 | 77941992A | Vis | 5 |
| 7 | 89420241A | Filtre à huile à filet | 1 |
| 8 | 89420251A | Filtre à huile à filet | 1 |
| 9 | 88641331A | Joint D'Etancheite | 3 |
| 10 | 78011521C | Bouchon | 2 |
| 11 | 85251141A | Rosette | 2 |
| 12 | 44440421B | Filtre à huile | 1 |
| 13 | 77253317C | Vis | 2 |
| 14 | 247P7561A | Couvercle filtre à huile | 1 |
| 15 | 17420791B | Rotor pompe à huile complète | 1 |
| 16 | 17420781A | Rotor pompe à huile complète | 1 |
| 17 | 88650891A | Joint torique | 2 |
