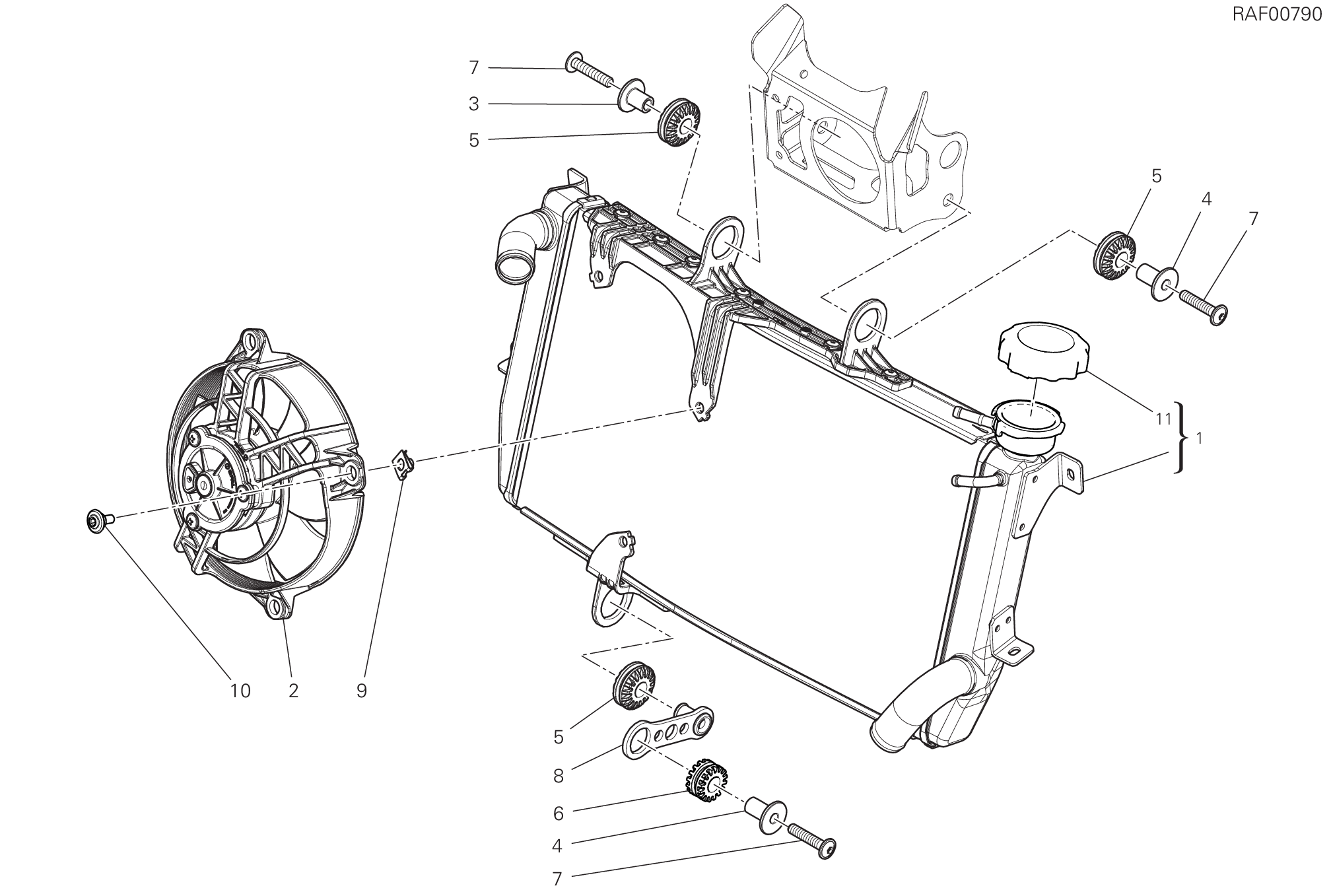

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54812681B | Radiateur D'Eau | 1 |
| 2 | 55040381A | Electro-Ventilateur | 1 |
| 3 | 71614191A | Entretoise | 1 |
| 4 | 71616011AA | Entretoise | 2 |
| 5 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 6 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 7 | 77240483C | Vis | 3 |
| 8 | 83014041B | Support radiateur | 1 |
| 9 | 85041951AA | Fixation rapide | 3 |
| 10 | 77214411AA | Vis tceif M5X9 | 3 |
| 11 | 87241631A | Bouchon radiateur | 1 |
