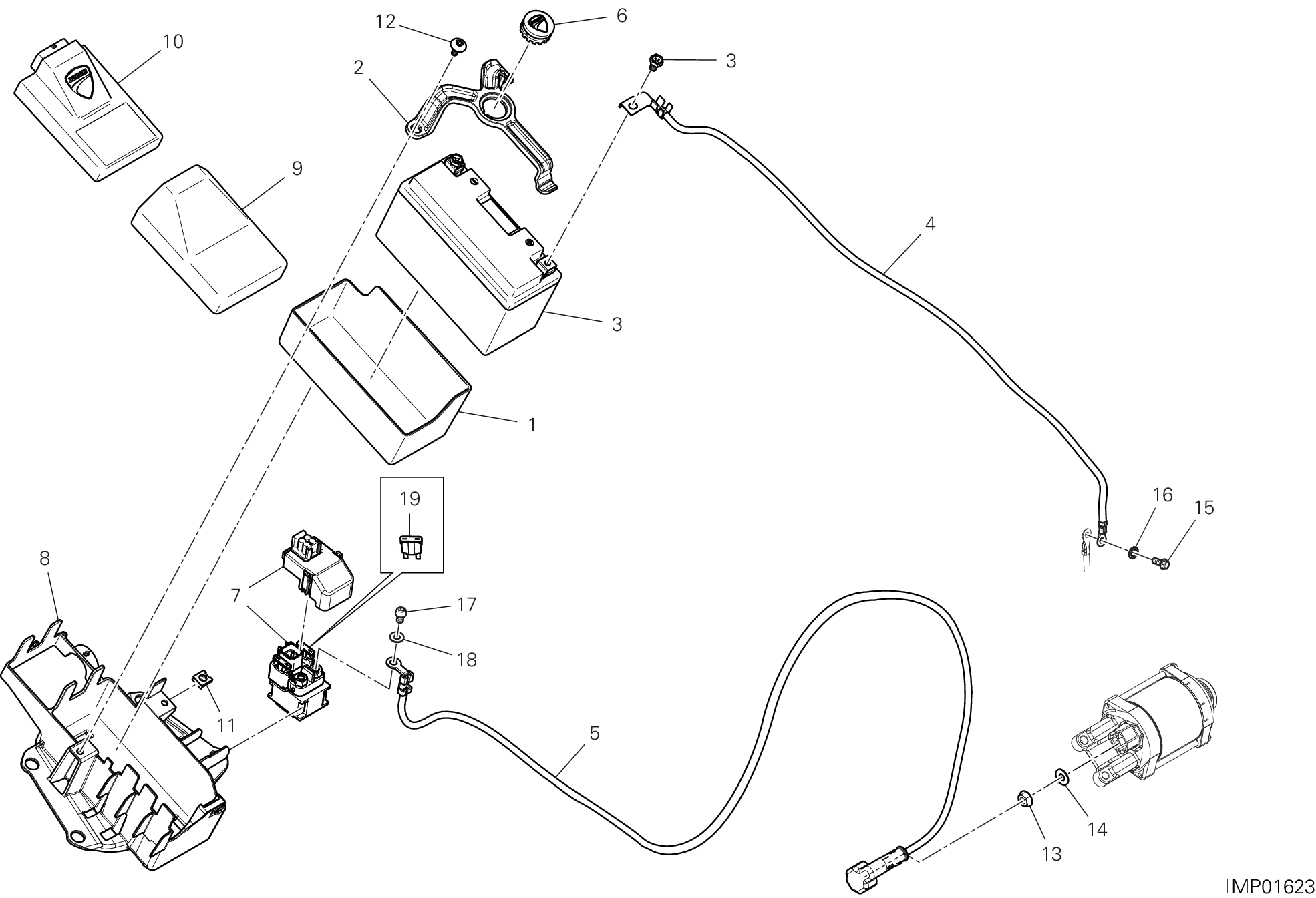

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 86613111A | Support batterie | 1 |
| 2 | 8301M641A | Equerre | 1 |
| 3 | 39540601A | Batterie | 1 |
| 4 | 51311021B | Cable | 1 |
| 5 | 51411221C | Cordon moteur démarrage | 1 |
| 6 | 76410621B | Caoutchouc | 1 |
| 7 | 39740081B | Relais démarrage | 1 |
| 8 | 8291P701B | Support components électriques | 1 |
| 9 | 86613661A | Équerre centrale blackbox | 1 |
| 10 | 38511653A | Centrale blackbox | 1 |
| 10 | 38512341A | Centrale blackbox | 1 |
| 10 | 38512401A | Centrale blackbox | 1 |
| 11 | 85041951AA | Fixation rapide | 2 |
| 12 | 77214411AA | Vis tceif M5X9 | 2 |
| 13 | 75011211A | Écrou M6 | 1 |
| 14 | 85310031A | Rondelle elastique 6 mm | 1 |
| 15 | 77211061A | Vis tef M6X14 | 1 |
| 16 | 85550001B | Rondelle elastique | 1 |
| 17 | 77156628B | Vis tceif M6X10 | 2 |
| 18 | 85350101A | Rondelle elastique | 2 |
| 19 | 38940231A | Fusible 30A | 2 |
