Pincez pour zoomer · touchez une pièce

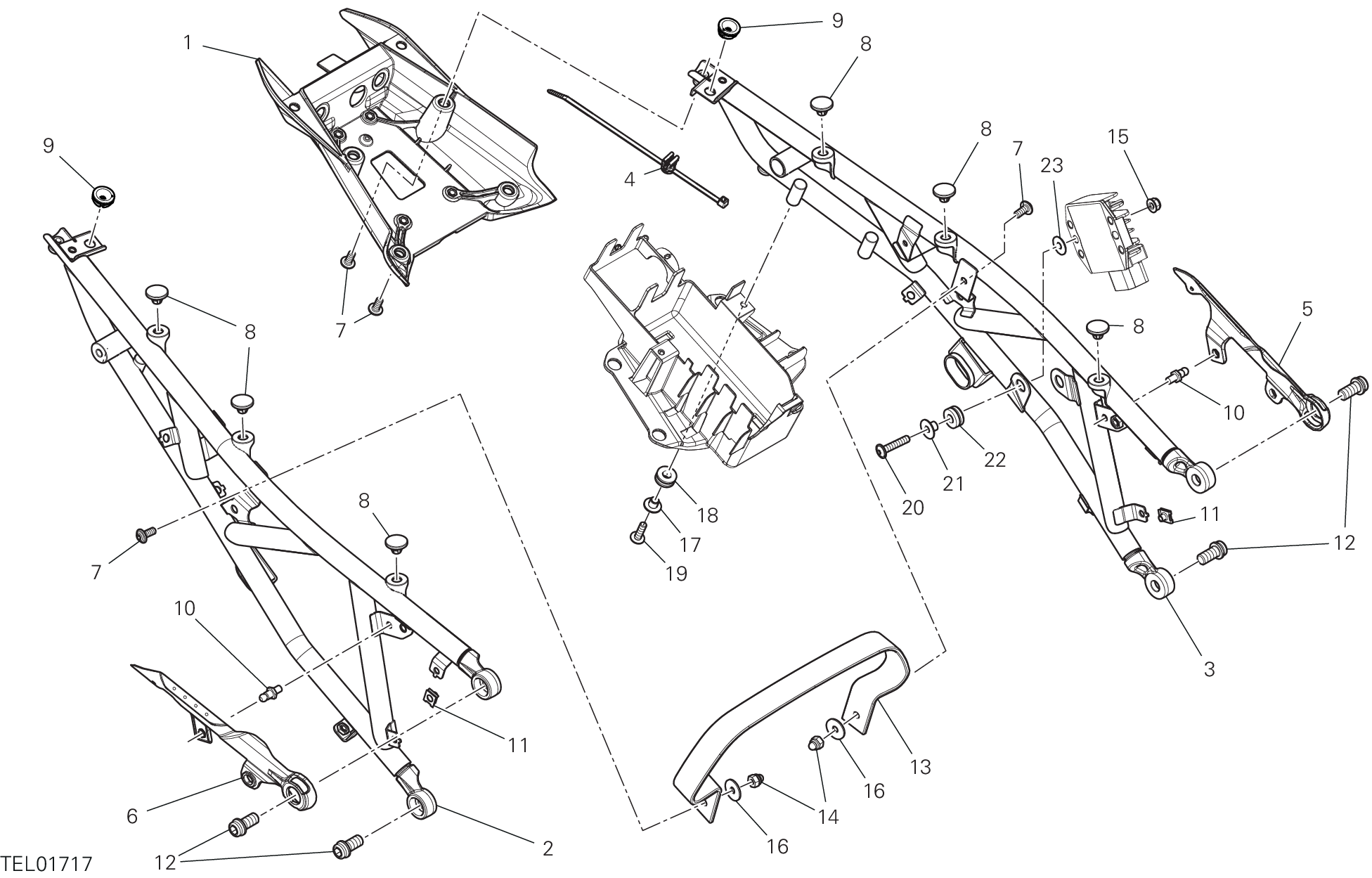

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 46910521A | Support | 1 |
| 2 | 47018961GA | Cadre arrière droit | 1 |
| 3 | 47018971MA | Cadre arrière gauche | 1 |
| 4 | 75840771A | Passe-Cable | 1 |
| 5 | 4601R431A | Couvercle gauche | 1 |
| 6 | 4601R441A | Couvercle droit | 1 |
| 7 | 77214031A | Vis tbei 6X14 | 6 |
| 8 | 86612111A | Caoutchouc support selle | 8 |
| 9 | 86614661A | Caoutchouc | 2 |
| 10 | 85044441A | Pivot | 2 |
| 11 | 85041951AA | Fixation rapide | 8 |
| 12 | 77157528CA | Vis tceif M10X20 | 4 |
| 13 | 59517491AB | Courroie selle | 1 |
| 14 | 74910021A | Écrou borgne M6 | 2 |
| 15 | 74941113B | Écrou M6 | 2 |
| 16 | 85211671B | Rondelle | 2 |
| 17 | 71614111A | Entretoise | 4 |
| 18 | 76410841B | Caoutchouc | 4 |
| 19 | 77240443C | Vis | 4 |
| 20 | 77240483C | Vis | 2 |
| 21 | 71610431C | Entretoise | 2 |
| 22 | 76410291A | Caoutchouc | 2 |
| 23 | 85250091A | Rondelle 6.4X18X1 | 6 |
