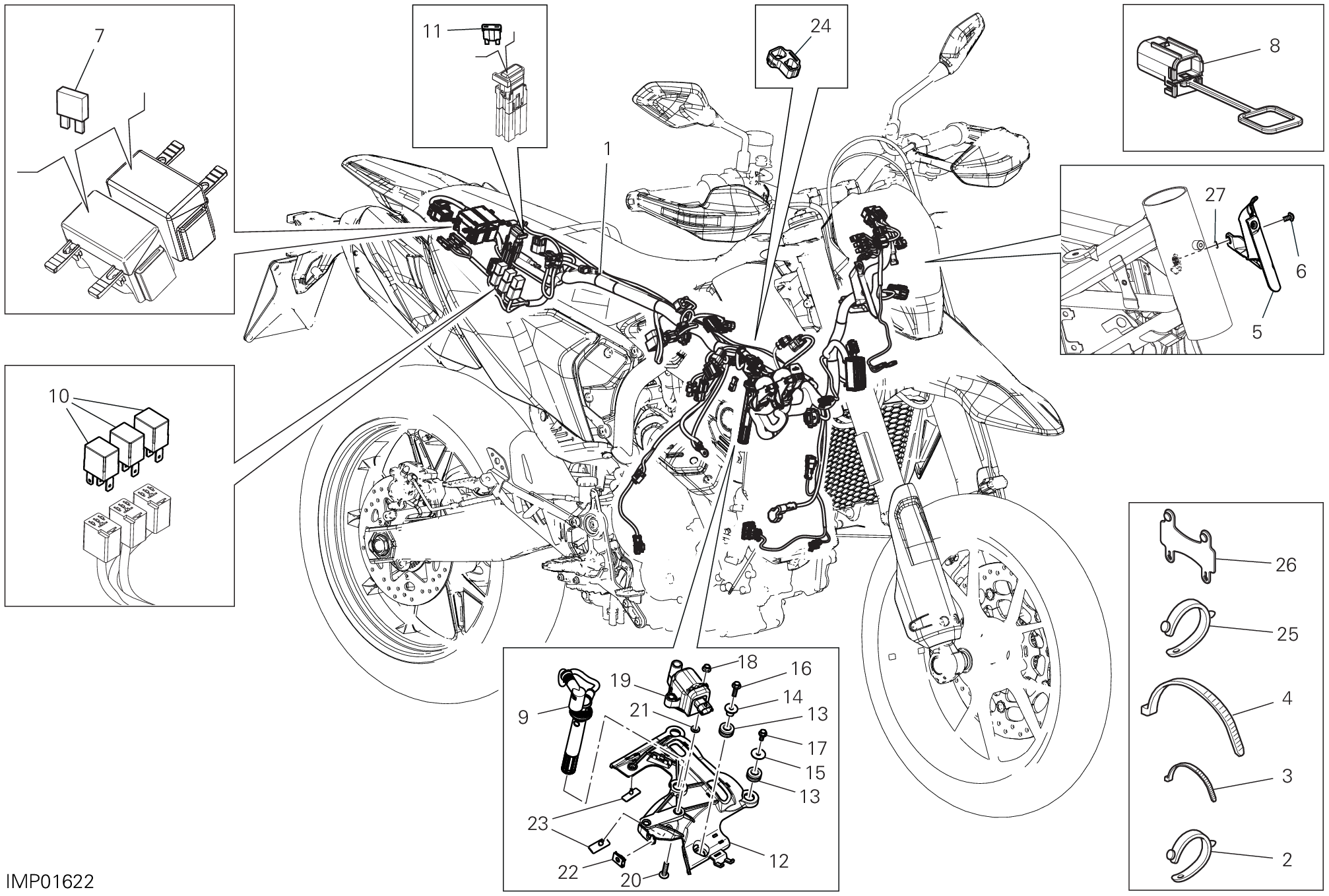

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101L642E | CâBlage principal | 1 |
| 1 | 5101N151B | CâBlage principal | 1 |
| 2 | 74110551A | Collier caoutchouc 39Mm | 15 |
| 3 | 74140381A | Collier | 12 |
| 4 | 069191030 | Collier | 32 |
| 5 | 75812151A | Passe-Cable câblage | 1 |
| 6 | 77244163BA | Vis tbei M5X10 | 1 |
| 7 | 38940101A | Fusible 30A | 1 |
| 7 | 38940191A | Fusibile 5A | 1 |
| 7 | 38940201A | Fusible 10A | 1 |
| 7 | 38940211A | Fusible 15A | 1 |
| 7 | 38940221A | Fusible 20A | 1 |
| 7 | 38940261A | Fusibile 25A | 1 |
| 8 | 87211681A | Bouchon | 1 |
| 9 | 67111091A | Câblage bougie | 1 |
| 10 | 54140101A | Relais | 3 |
| 11 | 38940251A | Fusible 30A | 2 |
| 12 | 4601M861A | Protection câblage | 1 |
| 13 | 76412101A | Caoutchouc | 4 |
| 14 | 71614342AA | Entretoise | 1 |
| 15 | 71614431AA | Entretoise | 3 |
| 16 | 77253063C | Vis | 1 |
| 17 | 77250728B | Vis tef M5X12 | 3 |
| 18 | 74810361A | Ecrou | 2 |
| 19 | 38040221B | Bobine D'Allumage | 1 |
| 20 | 77240463C | Vite tbeif | 2 |
| 21 | 71611841AA | Entretoise | 2 |
| 22 | 85044691A | Fixation rapide | 1 |
| 23 | 86610731A | Antivibration | 2 |
| 24 | 76417801A | Support connecteur | 1 |
| 25 | 74110121A | Collier caoutchouc 62Mm | 4 |
| 26 | 74110111A | Collier | 1 |
| 27 | 85240131A | Rondelle 5.3X15X1 | 1 |
