Pincez pour zoomer · touchez une pièce

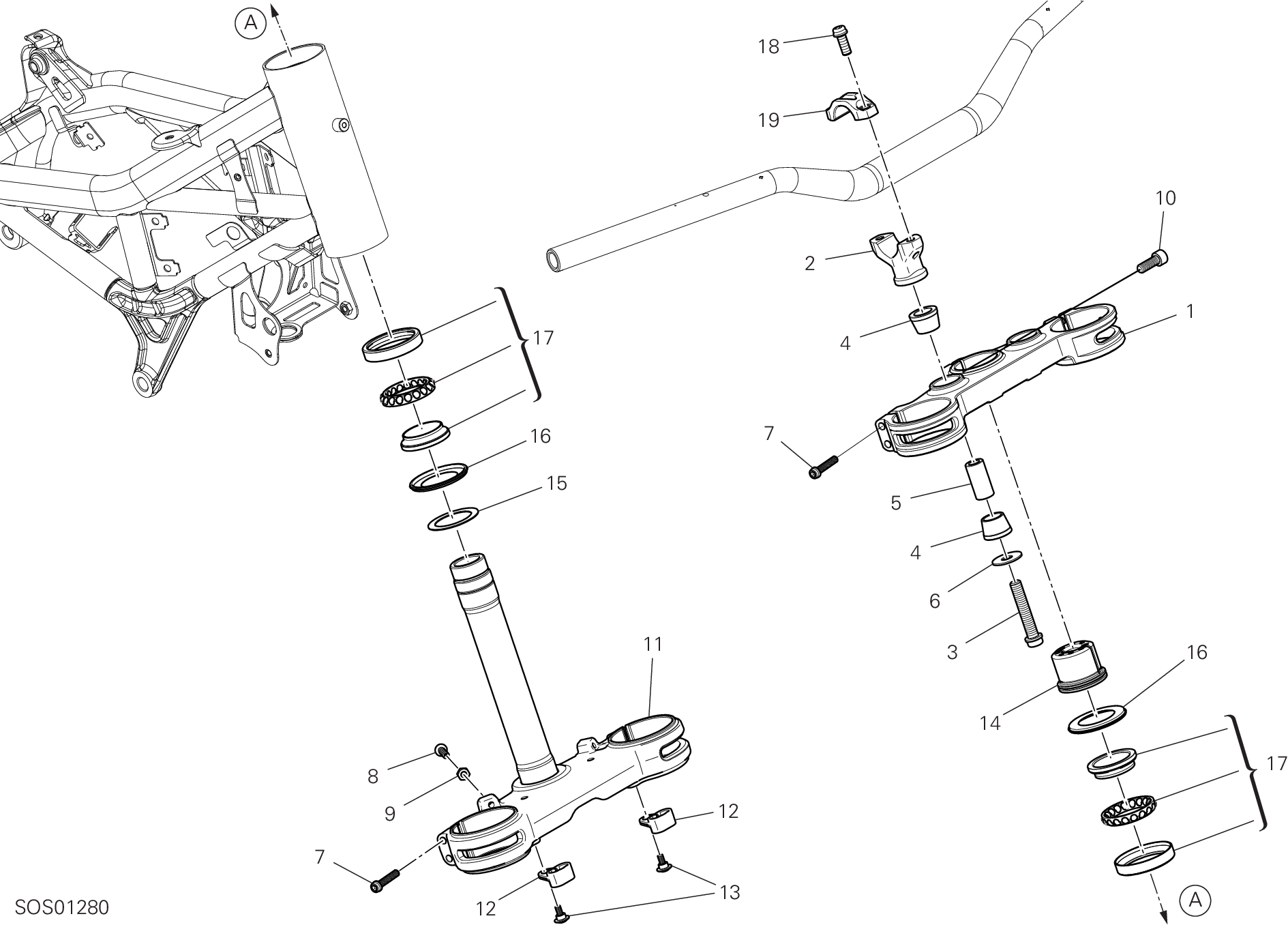

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34111932AA | Tête de direction | 1 |
| 2 | 36016191BA | Cavalier inférieur | 2 |
| 3 | 77159388B | Vis tceif M10X50X1.25 | 2 |
| 4 | 70011381B | Antivibration | 4 |
| 5 | 75012601A | Entretoise | 2 |
| 6 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 7 | 77156713B | Vis | 8 |
| 8 | 77912371B | Vis | 2 |
| 9 | 74750101A | Écrou M6 | 2 |
| 10 | 7715124AF | Vis | 1 |
| 11 | 34221331CA | Base di sterzo | 1 |
| 12 | 75812261B | Passe-Tube | 2 |
| 13 | 77210841C | Vis | 2 |
| 14 | 70310131A | Écrou supérieur tête direction | 1 |
| 15 | 85211031AB | Rosette | 1 |
| 16 | 93010041B | Bague étanchéité | 1 |
| 17 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 18 | 77157243B | Vis | 4 |
| 19 | 36016201BA | Cavalier supérieur | 2 |
