Pincez pour zoomer · touchez une pièce

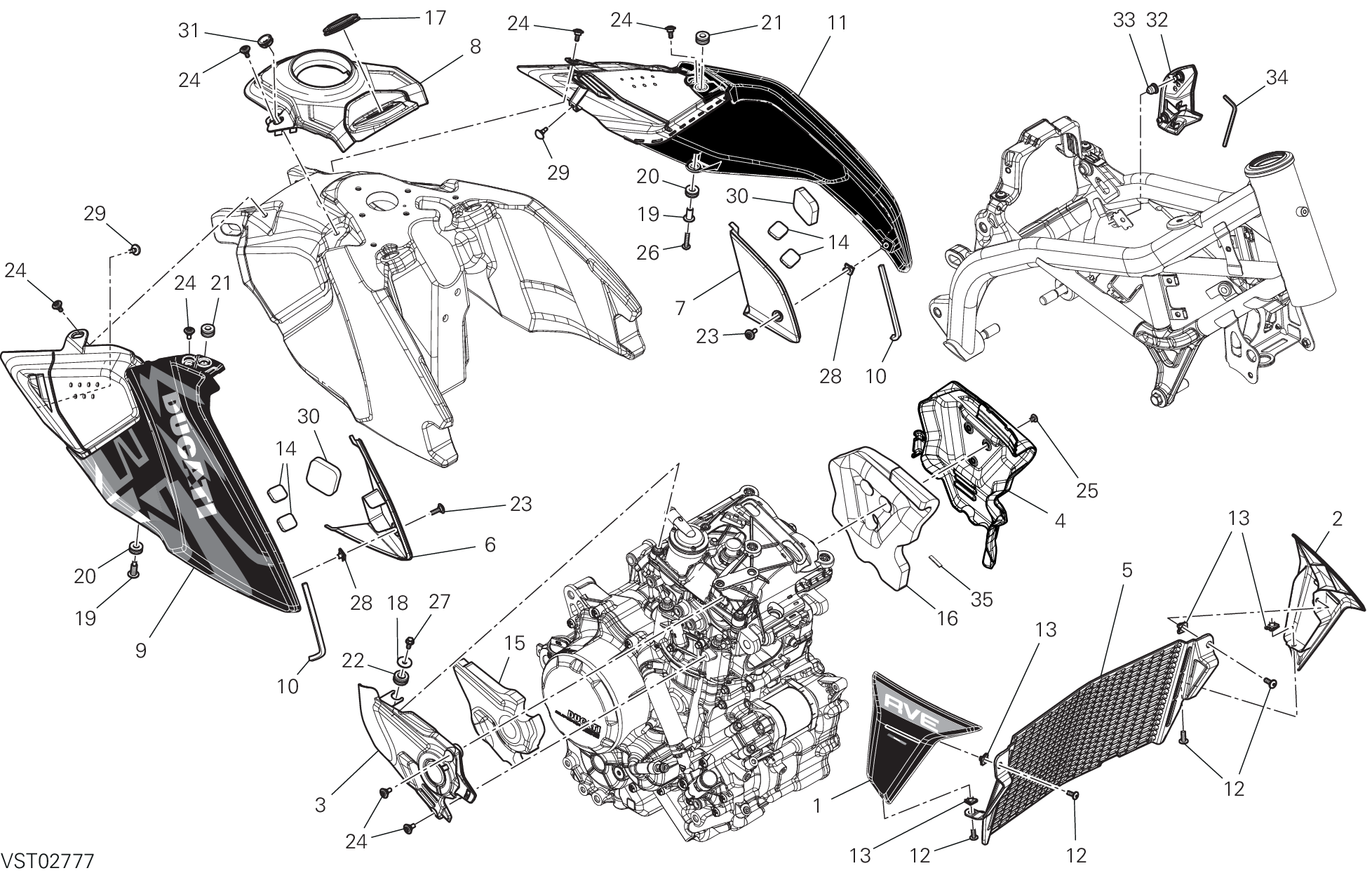

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 482P7171AA | Panneau latéral droit radiateur D'Eau | 1 |
| 2 | 482P7181AA | Panneau latéral gauche radiateur D'Eau | 1 |
| 3 | 4601P031A | Couvercle droit culasse | 1 |
| 4 | 4601P043A | Couvercle gauche culasse | 1 |
| 5 | 4601R193A | Griglia protezione radiatore | 1 |
| 6 | 4801D551B | Appendice droite cote alternateur | 1 |
| 7 | 4801D571B | Appendice gauche | 1 |
| 8 | 4801D583A | Cache réservoir centrale | 1 |
| 9 | 4802D321BC | Fuel tank cover rh Rve | 1 |
| 10 | 78812161A | Joint | 2 |
| 11 | 4802D331BC | Tank cover lh V21D Rve | 1 |
| 12 | 77244183B | Vis tbei M5X14 | 4 |
| 13 | 85041951AA | Fixation rapide | 4 |
| 14 | 86612421B | Tampon | 4 |
| 15 | 48613102A | Panneau insonorisant droit | 1 |
| 16 | 48613112A | Head Soundproofing-Lh-V21D | 1 |
| 17 | 67210671A | Ignition lock cover V21D | 1 |
| 18 | 71614431AA | Entretoise | 2 |
| 19 | 71616471AA | Entretoise | 2 |
| 20 | 76410841A | Joint en caoutchouc Anti-Vibration | 2 |
| 21 | 76410901A | Caoutchouc | 2 |
| 22 | 76412101A | Caoutchouc | 1 |
| 23 | 77214371BA | Vis M5X14 | 2 |
| 24 | 77214411AA | Vis tceif M5X9 | 8 |
| 25 | 77240243C | Vis tbeif M5X8 | 3 |
| 26 | 77250788B | Vis | 2 |
| 27 | 77250728B | Vis tef M5X12 | 1 |
| 28 | 85040471A | Fixation rapide M5 | 2 |
| 29 | 86610751A | Tampon | 2 |
| 30 | 86611861A | Tampon | 2 |
| 31 | 86614661A | Caoutchouc | 2 |
| 32 | 4601R142A | Cache gauche | 1 |
| 33 | 85044431A | Caoutchouc | 2 |
| 34 | 69710151A | Clé À Six-Pans male 4Mm | 1 |
| 35 | 86612431B | Tampon | 1 |
