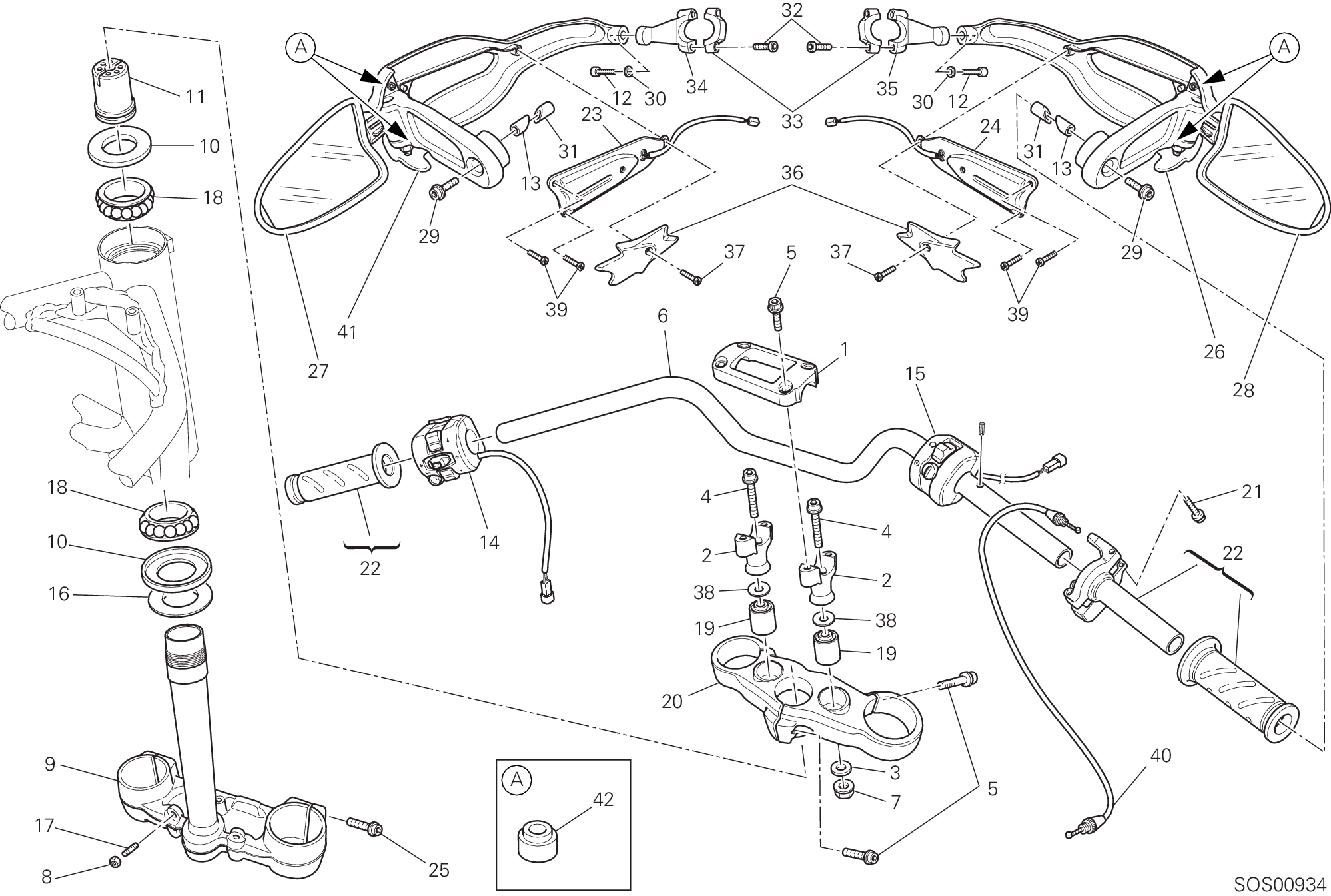

Guidon - Hypermotard 796 2011

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	36011091AB	Cavalier guidon, supérieur	1
2	36011081AB	Cavalier guidon, inférieur	2
3	85210491B	Rondelle 10,5X28X1.5	2
4	77159418B	Vis M10X1,25X70	2
5	77157258B	Vis tceif M8X25	7
6	36011102A	Guidon	1
7	74840241AB	Écrou M10X1.25	2
8	74750071A	Ecrou	2
9	34220591AB	Socle de direction avec pivot	1
10	93010041B	Bague étanchéité	2
11	70310131A	Écrou supérieur tête direction	1
12	77150393B	Vis tcei M5X12	2
13	71011451A	Douille	2
14	65110112A	Commutateur gauche	1
15	65010092H	Commutateur droit	1
16	85211031AB	Rosette	1
17	77910991B	Vis	2
18	70241231A	Roulements direction ntn Sf07A17P	2
19	70010541A	Caoutchouc	2
20	34110731AB	Tête de direction	1
21	77251018B	Vis tef M6X20	2
22	65420032A	Contrôle gaz	1
23	53010153A	Clignotant gauche	1
24	53010143A	Clignotant droit	1
25	77156698B	Vis tceif M6X25	6
26	46012701C	Protege-Main droite	1
27	52310311A	Miroir gauche	1
28	52310301A	Miroir	1
29	77156738B	Vis tceif M6X40	2
30	85250271A	Rondelle 6.2X12X1	2
31	71112791A	Douille	2
32	77350413B	Vis tceir M5X16	4
33	80811261A	Bride miroir	2
34	83015181A	Support rétroviseur gauche	1
35	83015191A	Support rétroviseur droit	1
36	46013101A	Couvercle clignotant	2
37	77450121A	Vis taraud 2.9X16	2
38	85250401A	Rondelle 10,5X18X1.6	2
39	77450111A	Vis taraud 3.5X16	4
40	65610892A	Câble gaz	1
41	46012711C	Protege-Main gauche	1
42	71319311A	Entretoise	4
