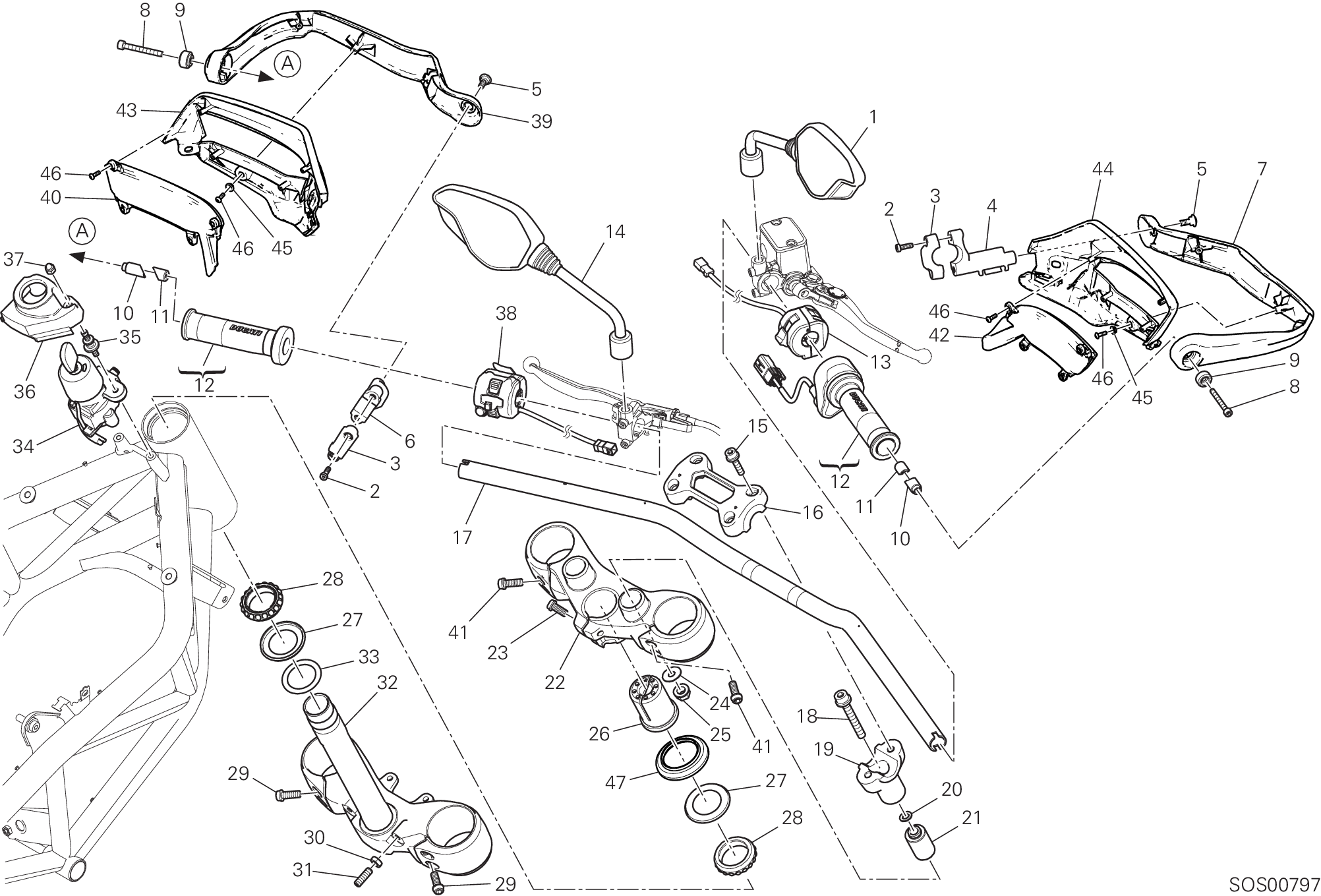

Guidon Et Commandes - Hypermotard 939 2018

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	52320421D	Rétroviseur droit	1
2	77350413B	Vis tceir M5X16	4
3	80811721A	Etau	2
4	83017661B	Bride droite	1
5	77211261B	Vis special	2
6	83017671B	Bride gauche	1
7	8301A382A	Bride droite	1
8	77150758B	Vis	2
9	71319982AA	Entretoise	2
10	71011451A	Douille	2
11	71112791A	Douille	2
12	66020034E	Contrôle gaz	1
13	65010122E	Deviateur feux droite	1
14	52320411D	Rétroviseur gauche	1
15	77157278B	Vis tceif M8X30	4
16	36011461AB	Cavalier guidon, supérieur	1
17	36011471AA	Guidon	1
18	77159418B	Vis M10X1,25X70	2
19	36011441AB	Cavalier guidon, inférieur	2
20	85250401A	Rondelle 10,5X18X1.6	2
21	70010611A	Antivibration	2
22	34110982AA	Tête de direction	1
23	77916591A	Vis	1
24	85210491B	Rondelle 10,5X28X1.5	2
25	74840241AB	Écrou M10X1.25	2
26	70310741AA	Écrou supérieur tête direction	1
27	93010041B	Bague étanchéité	2
28	70241231A	Roulements direction ntn Sf07A17P	2
29	77157243B	Vis	4
30	74750071A	Ecrou	2
31	77850281A	Vis sans tête filetée stei M8X25	2
32	34220772AA	Base di sterzo (ensemble)	1
33	85211031A	Rondelle	1
34	65240231A	Commutateur À clé	1
35	77110501A	Vis special	2
36	48015701A	Couvercle contacteur D'Allumage	1
37	74940021A	Écrou autobloquant M6	2
38	65110142A	Commutateur feux gauche	1
39	8301A392A	Bride gauche	1
40	53010251B	Clignotant avant gauche	1
41	77156673C	Vis	4
42	53010241B	Clignotant avant droit	1
43	4601D412A	Protege-Main gauche	1
44	4601D422A	Protege-Main droite	1
45	71611521AB	Entretoise	6
46	77440111A	Vis	14
47	76411981A	Pare poussiere colonne	1
