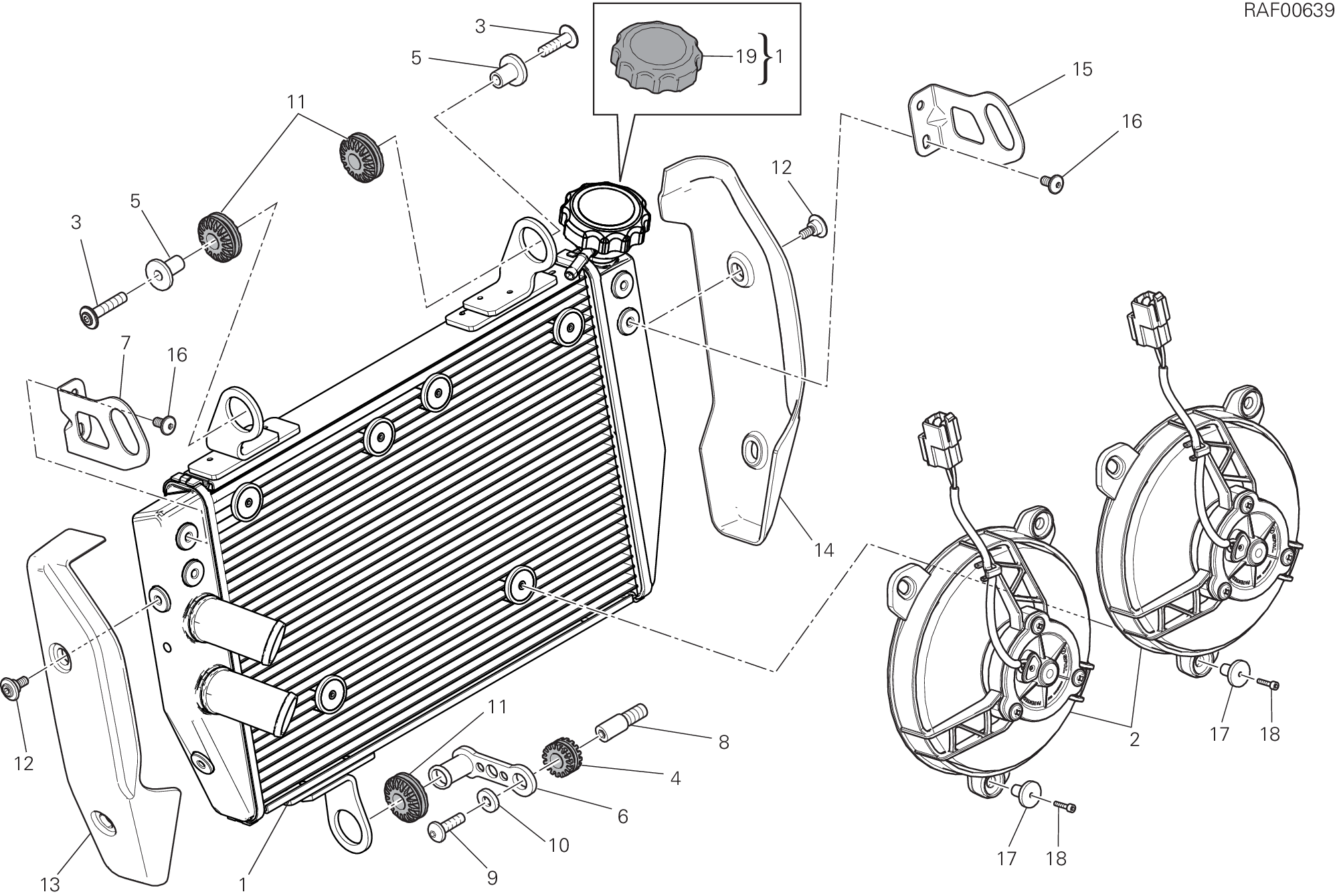

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840981D | Radiateur D'Eau | 1 |
| 2 | 55040201A | Electro-Ventilateur | 2 |
| 3 | 77240453C | Vis tbeif M6X22 10,9 | 2 |
| 4 | 76410241A | Joint en caoutchouc Anti-Vibration | 1 |
| 5 | 71614191A | Entretoise | 2 |
| 6 | 83014041B | Support radiateur | 1 |
| 7 | 83017611AA | Bride gauche | 1 |
| 8 | 77916081A | Vis special | 1 |
| 9 | 77510691AA | Vis | 1 |
| 10 | 85241711A | Rondelle | 1 |
| 11 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 12 | 77214411AA | Vis tceif M5X9 | 4 |
| 13 | 24612131A | Protection radiateur gauche | 1 |
| 14 | 24612141A | Protection radiateur droite noire | 1 |
| 15 | 83017601AA | Bride droite | 1 |
| 16 | 77240253C | Vis | 4 |
| 17 | 71114341A | Douille | 6 |
| 18 | 77150063C | Vis | 6 |
| 19 | 87240951A | Bouchon radiateur | 1 |
