Pincez pour zoomer · touchez une pièce

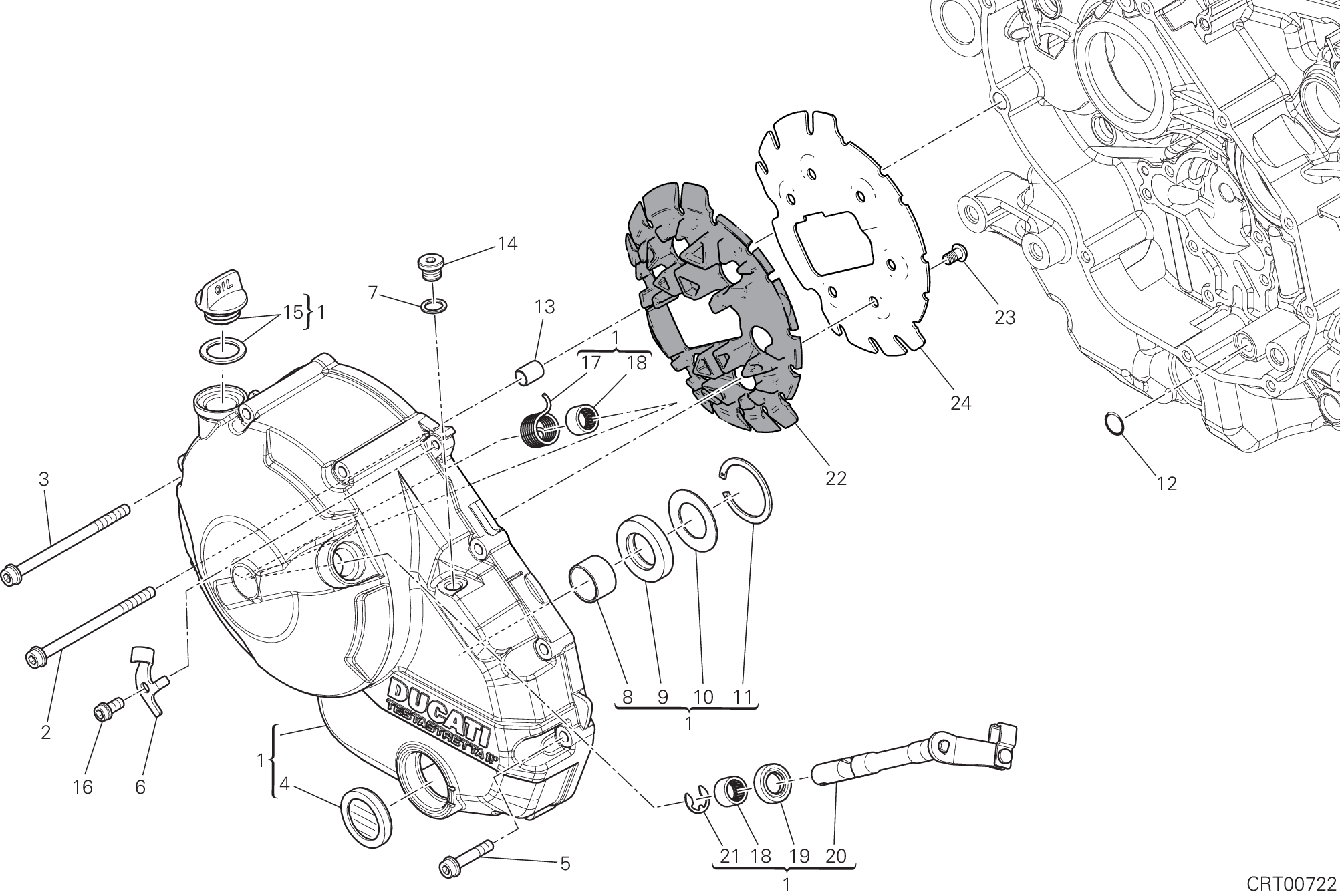

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24321511A | Couvercle cote embrayage | 1 |
| 2 | 77140833C | Vis tceif M6X90 10,9 | 1 |
| 3 | 77140813C | Vis tceif M6X80 10,9 | 3 |
| 4 | 25440012A | Hubolt niveau huile | 1 |
| 5 | 77140713C | Vis tceif M6X30 10,9 | 6 |
| 6 | 82716501B | Plaquette | 1 |
| 7 | 85250241A | Rondelle 10X14X1 | 1 |
| 8 | 066549680 | Douille | 1 |
| 9 | 93040211A | Bague D'Etancheite | 1 |
| 10 | 85211351A | Rondelle de butée 20,8X37.8X1 | 1 |
| 11 | 88450131A | Circlip | 1 |
| 12 | 88641321A | Joint torique | 1 |
| 13 | 71111601A | Goujon de référence | 1 |
| 14 | 78050012A | Bouchon filetée M10X1 | 1 |
| 15 | 89320121A | Bouchon complète | 1 |
| 16 | 77156633B | Vis | 1 |
| 17 | 79915671A | Ressort | 1 |
| 18 | 70140431A | Douille à aiguilles | 2 |
| 19 | 93041591A | Bague étanchéité | 1 |
| 20 | 14720921D | Levier embrayage | 1 |
| 21 | 88450341B | Anneau arrêt | 1 |
| 22 | 48611061A | Panneau insonorisant | 1 |
| 23 | 77550200C | Vis | 6 |
| 24 | 82717901A | Tôle insonorisant | 1 |
