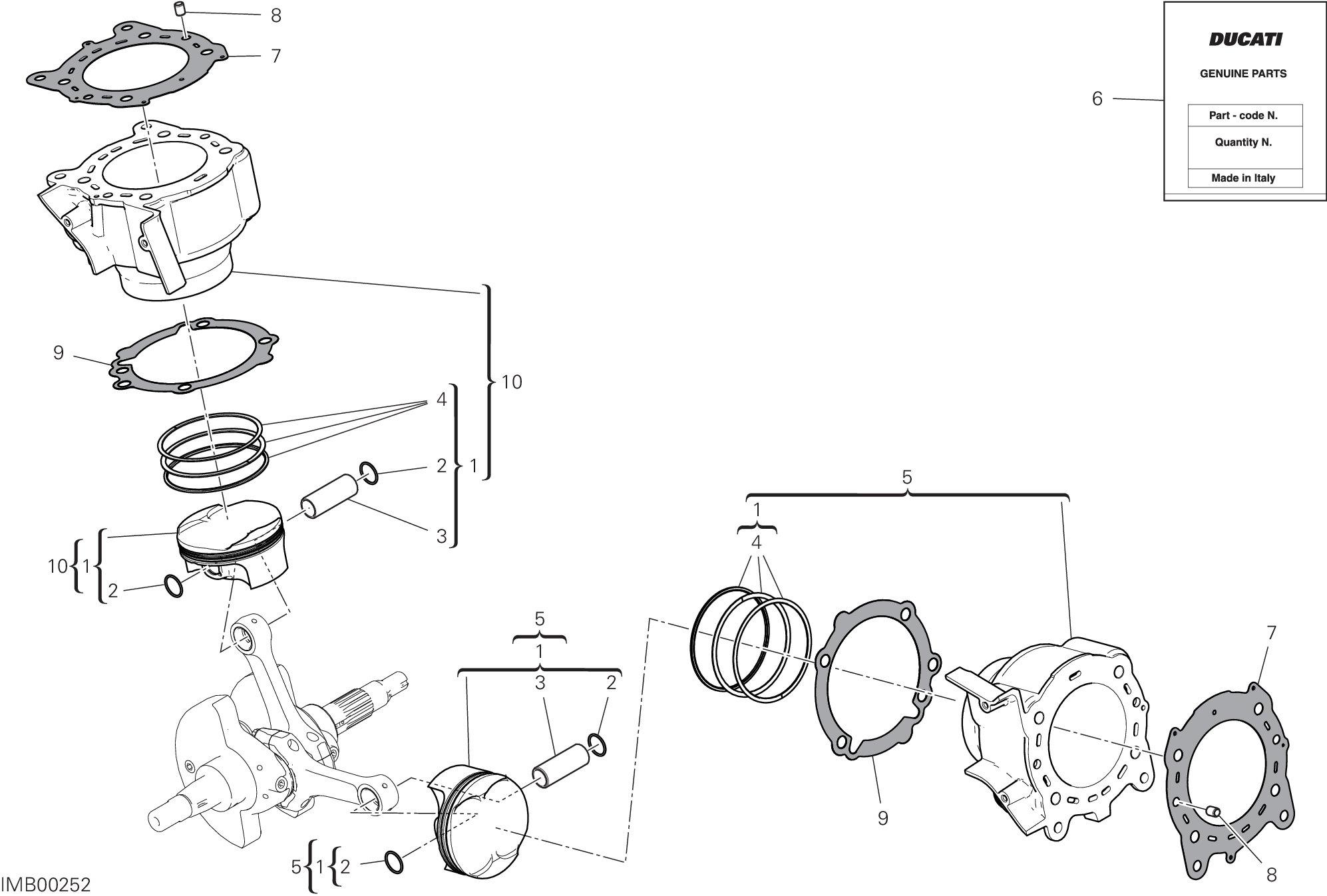

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12222392C | Piston complet | 2 |
| 2 | 12110791A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110781B | Axe de piston | 2 |
| 4 | 12120822A | Jeu segments | 2 |
| 5 | 120P3081AA | Groupe cylindre horizontal- piston | 1 |
| 6 | 79120572B | Etui garnitures | 1 |
| 7 | 78611622B | Joint coulasse | 2 |
| 8 | 71112191A | Goujon de référence | 4 |
| 9 | 78611511A | Joint base cylindre | 2 |
| 10 | 120P3091AA | Groupe cylindre Vertical-Piston | 1 |
