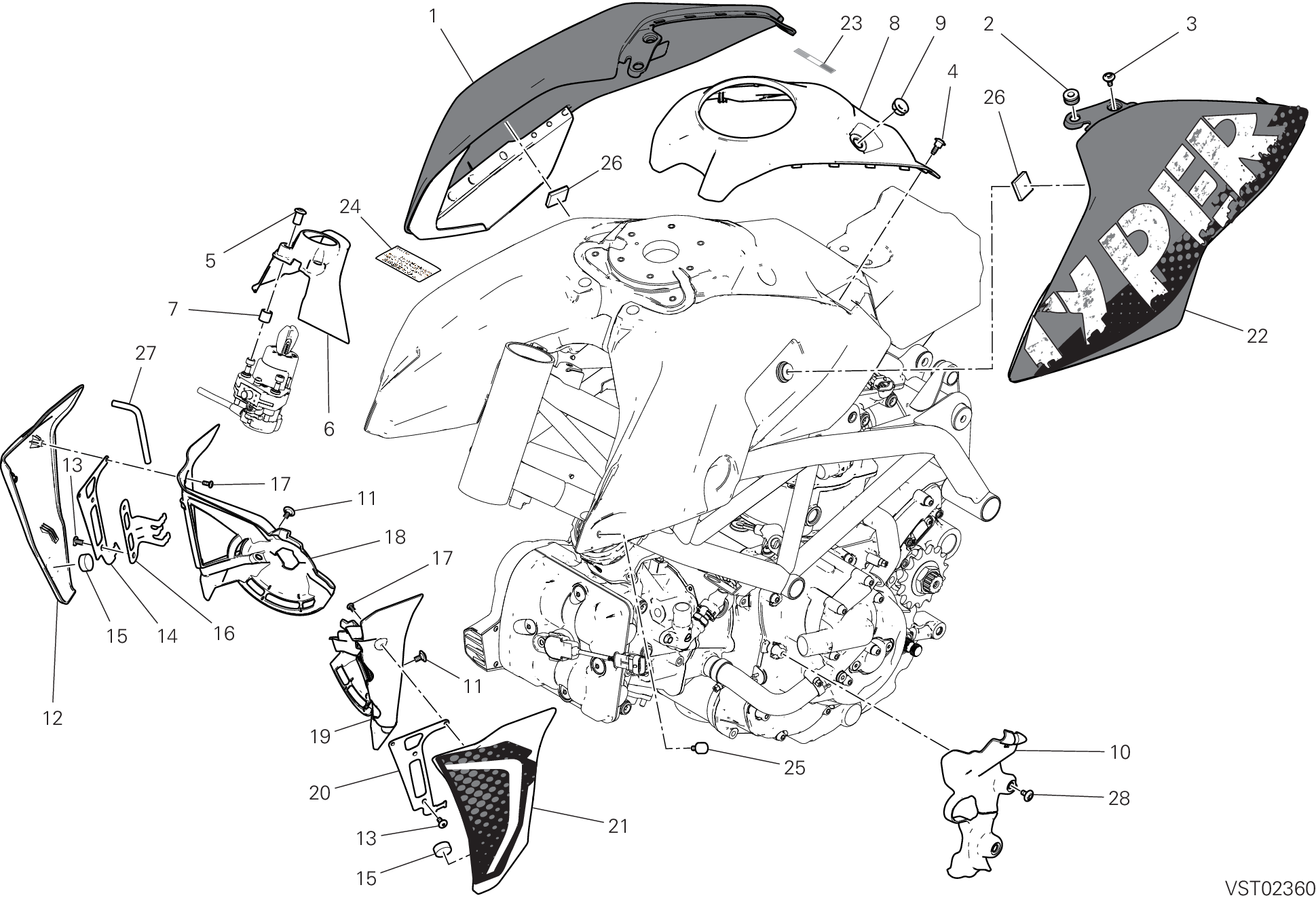

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48028982AD | Couvercle réservoir droit | 1 |
| 2 | 76411141A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 77214411AA | Vis tceif M5X9 | 2 |
| 4 | 77210841B | Vis | 2 |
| 5 | 75012341AA | Écrou, special | 2 |
| 6 | 48019551A | Couvercle contacteur D'Allumage | 1 |
| 7 | 71113331AA | Douille | 2 |
| 8 | 48019421A | Couvercle central | 1 |
| 9 | 86612781A | Caoutchouc | 2 |
| 10 | 75811392A | Cache | 1 |
| 11 | 77211251A | Vis special | 2 |
| 12 | 48216803AD | Calotte droit | 1 |
| 13 | 77240253C | Vis | 4 |
| 14 | 8301G801AA | Bride droite | 1 |
| 15 | 86611221A | Antivibration | 2 |
| 16 | 8301H171AB | Equerre | 1 |
| 17 | 77440061A | Vis taraud | 4 |
| 18 | 48411621A | Ouie radiateur droit | 1 |
| 19 | 48411631A | Ouie radiateur gauche | 1 |
| 20 | 8301G791AA | Bride gauche | 1 |
| 21 | 48216813AD | Calotte gauche | 1 |
| 22 | 48028972AD | Couvercle réservoir gauche | 1 |
| 23 | 43513361A | Decalcomanie drapeau tricolore | 1 |
| 24 | 43217911Z | Plaquette mise en garde réservoir | 1 |
| 25 | 86642731A | Tampon caoutchouc | 2 |
| 26 | 85042242A | Dual lock | 2 |
| 27 | 69710401AB | Chiave torx T40 | 1 |
| 28 | 77211251B | Vis M5X9 | 2 |
