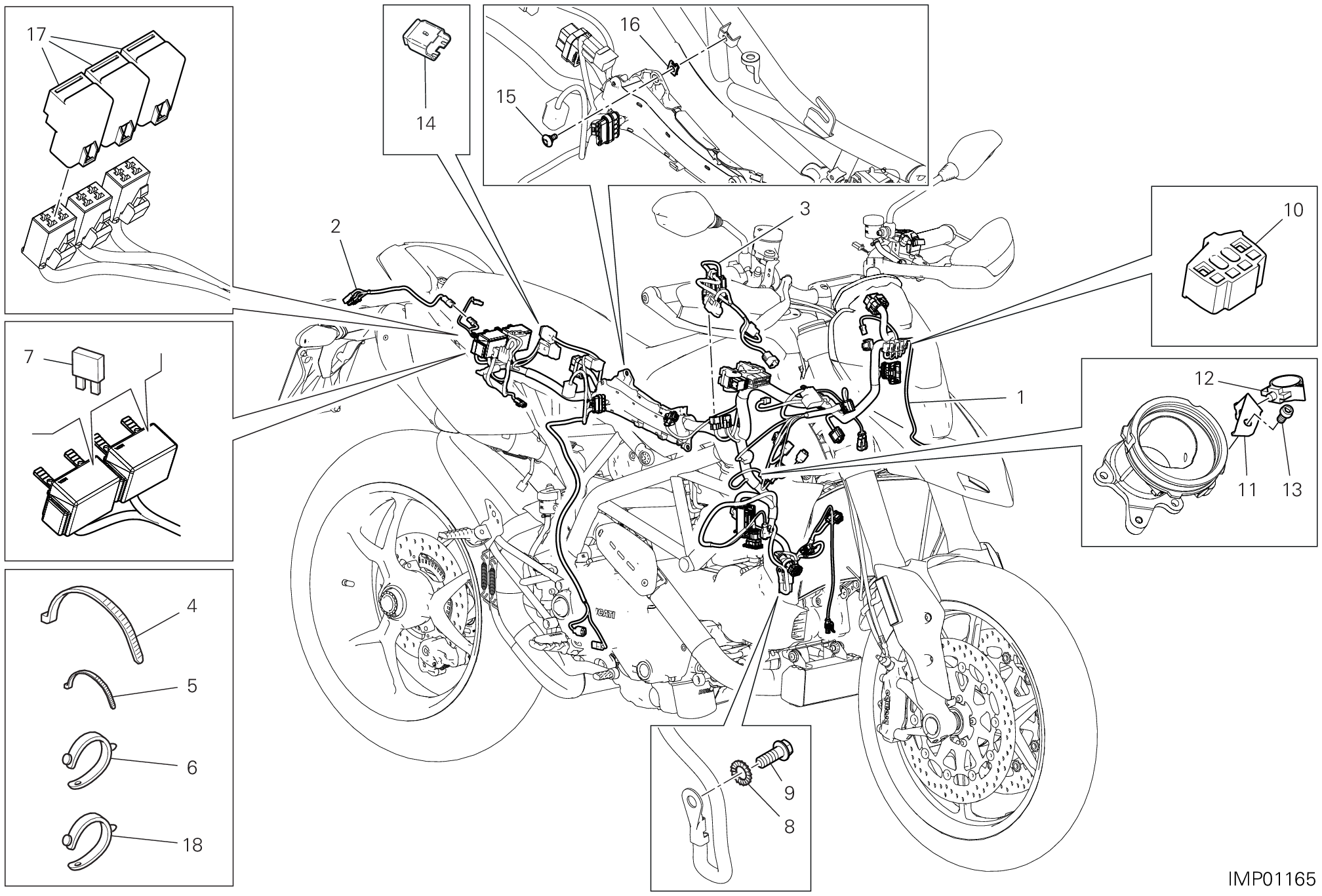

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 5101D071E | CâBlage principal | 1 |
| 2 | 5101D091C | Faisceau arrière 500 h/g | 1 |
| 3 | 5101D081C | Câblage D'Injection | 1 |
| 4 | 069191030 | Collier | 12 |
| 5 | 74140381A | Collier | 7 |
| 6 | 74110121A | Collier caoutchouc 62Mm | 2 |
| 7 | 38940101A | Fusible 30A | 1 |
| 7 | 38940191A | Fusibile 5A | 1 |
| 7 | 38940201A | Fusible 10A | 1 |
| 7 | 38940211A | Fusible 15A | 1 |
| 7 | 38940221A | Fusible 20A | 1 |
| 7 | 38940261A | Fusibile 25A | 1 |
| 8 | 85550001B | Rondelle elastique | 1 |
| 9 | 77211061A | Vis tef M6X14 | 1 |
| 10 | 86612861A | Support connecteur | 1 |
| 11 | 8301A991AA | Equerre | 1 |
| 12 | 75840641A | Passe-Tube | 1 |
| 13 | 77113691A | Vis tceif M6X12 | 1 |
| 14 | 87210532A | Bouchon uniquement pour les modèles euro4 | 1 |
| 15 | 77214411AA | Vis tceif M5X9 | 2 |
| 16 | 85040471A | Fixation rapide M5 | 2 |
| 17 | 54140151A | Relais | 3 |
| 18 | 74110131A | Collier caoutchouc 82Mm | 2 |
