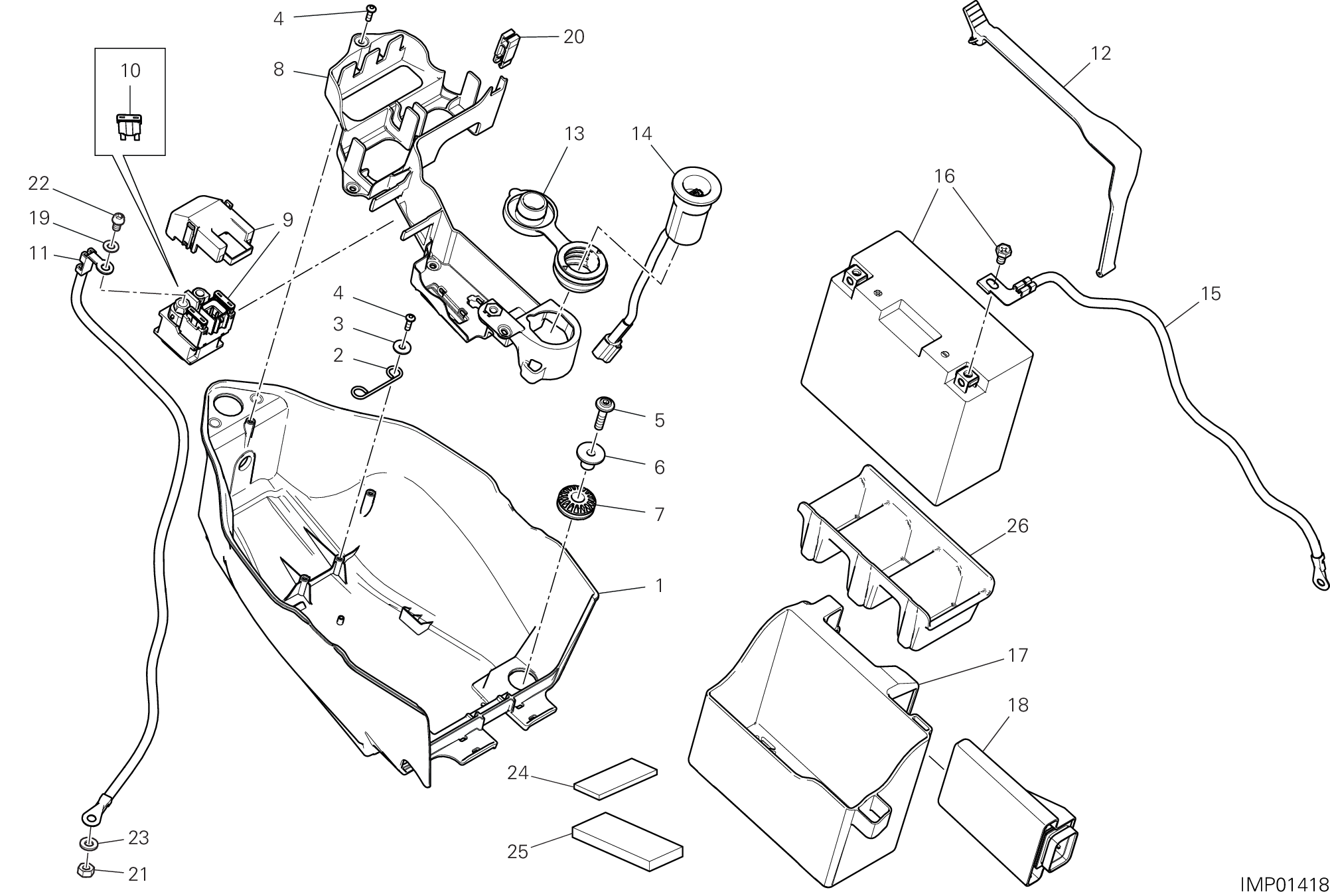

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8291H202A | Boîtier batterie | 1 |
| 2 | 75811411A | Agrafe | 1 |
| 3 | 85213711A | Rosette | 2 |
| 4 | 77440111A | Vis | 7 |
| 5 | 77210971B | Vis | 3 |
| 6 | 71610061A | Entretoise | 3 |
| 7 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 8 | 8291H212A | Support batterie | 1 |
| 9 | 39740081B | Relais démarrage | 1 |
| 10 | 38940231A | Fusible 30A | 2 |
| 11 | 51410892C | Cordon moteur démarrage | 1 |
| 12 | 75910381A | Elastique batterie | 1 |
| 13 | 76412421B | Support prise bas tension | 1 |
| 14 | 38640591A | Prise bas tension (Usb) | 1 |
| 15 | 51310782B | Câble masse batterie - moteur | 1 |
| 16 | 69926761A | Batterie | 1 |
| 17 | 86612682A | Moquette batterie | 1 |
| 18 | 38510996A | Centrale blackbox | 1 |
| 18 | 38511392A | Centrale blackbox | 1 |
| 19 | 85350101A | Rondelle elastique | 2 |
| 20 | 69710081A | Pincette pour fusible | 1 |
| 21 | 75011211A | Écrou M6 | 1 |
| 22 | 77156628B | Vis tceif M6X10 | 2 |
| 23 | 85310031A | Rondelle elastique 6 mm | 1 |
| 24 | 86611871A | Tampon 25X75X8 | 1 |
| 25 | 86613001A | Tampon 35X100X16 | 1 |
| 26 | 87910021A | Cuvette | 1 |
