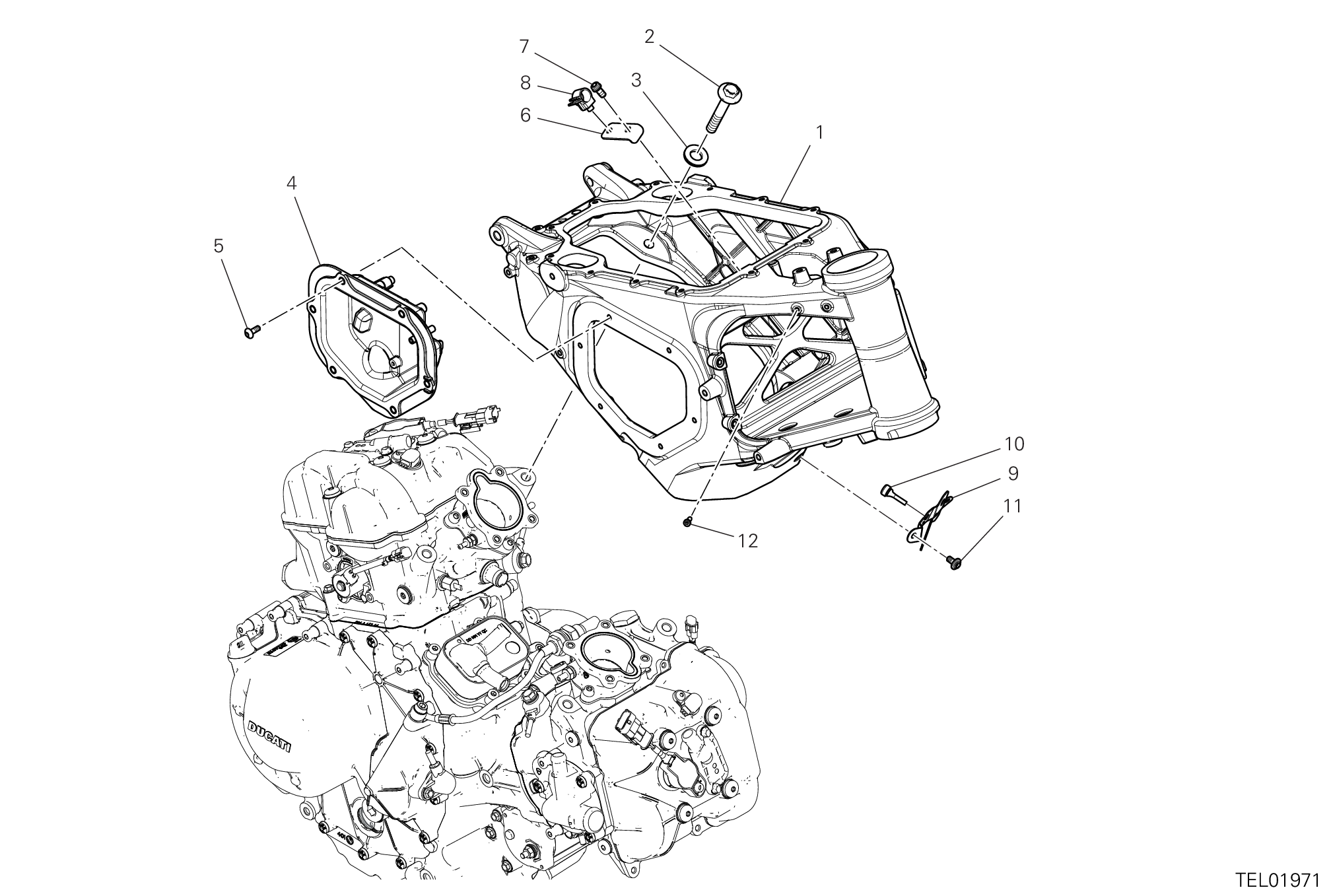

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47112681BA | Cadre | 1 |
| 2 | 7791D451AA | Vis special | 4 |
| 3 | 85540101AA | Rondelle dentelee | 4 |
| 4 | 8291T631B | Couvercle droit cadre | 1 |
| 5 | 77244183B | Vis tbei M5X14 | 6 |
| 6 | 8301R442A | Equerre | 1 |
| 7 | 77240403CA | Vis M6X12 | 1 |
| 8 | 75840651A | Passe-Tube | 1 |
| 9 | 8301P331AA | Équerre support connecteur | 1 |
| 10 | 86640101A | Tampon | 1 |
| 11 | 77244168B | Vis M5X10 | 1 |
| 12 | 77354623B | Vis M4X10 | 2 |
