Pincez pour zoomer · touchez une pièce

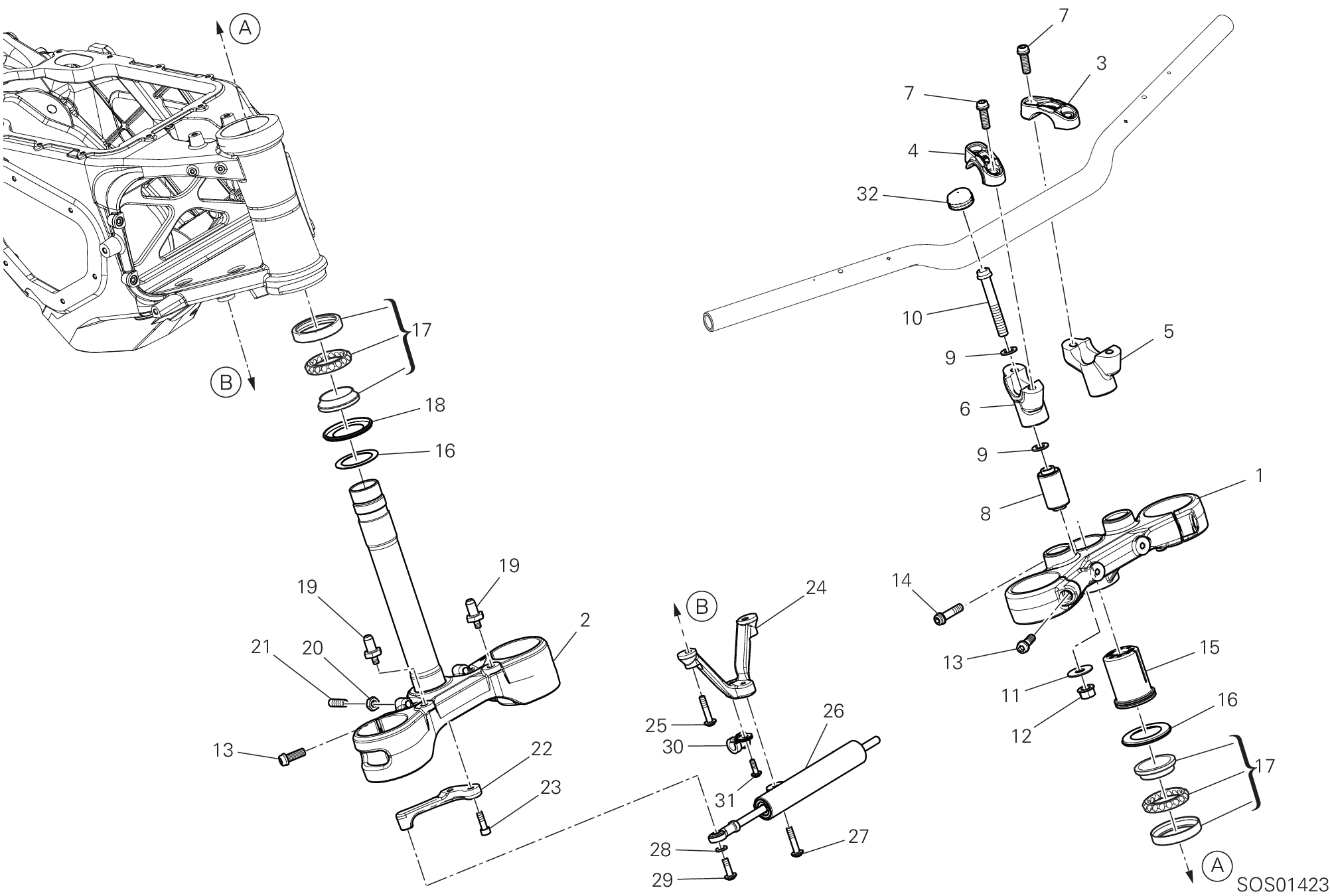

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34112343AA | Tête de direction | 1 |
| 2 | 34221541AA | Base di sterzo | 1 |
| 3 | 36016631AA | Upper handlebar bracket lh V23L- fin | 1 |
| 4 | 36016621AA | Cavalier guidon, supérieur droit | 1 |
| 5 | 36013032AA | Bride guidon, inférieur gauche | 1 |
| 6 | 36013012AA | Bride guidon, inférieur droit | 1 |
| 7 | 77157263B | Vis tceif M8X28 8,8 | 4 |
| 8 | 70011131A | Antivibration | 2 |
| 9 | 85250401A | Rondelle 10,5X18X1.6 | 4 |
| 10 | 77159414B | Vis | 2 |
| 11 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 12 | 74840241AB | Écrou M10X1.25 | 2 |
| 13 | 77157253B | Vis | 6 |
| 14 | 77916591A | Vis | 1 |
| 15 | 70310741AA | Écrou supérieur tête direction | 1 |
| 16 | 93010041B | Bague étanchéité | 1 |
| 17 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 18 | 85211031AB | Rosette | 1 |
| 19 | 7791E881AA | Vis special | 2 |
| 20 | 74750071A | Ecrou | 2 |
| 21 | 77850281A | Vis sans tête filetée stei M8X25 | 2 |
| 22 | 82919111AA | Steer damper bracket finished | 1 |
| 23 | 77156673C | Vis | 2 |
| 24 | 82917491BA | Bride amortisseur de direction centrale | 1 |
| 25 | 77244403BA | Vis | 2 |
| 26 | 36420261A | Amortisseur de direction | 1 |
| 27 | 77244393BA | Vis | 1 |
| 28 | 85250211A | Rosette | 1 |
| 29 | 77244353BA | Vis | 1 |
| 30 | 74140331A | Collier | 1 |
| 31 | 77244193B | Vis | 1 |
| 32 | 87211901A | Bouchon caoutchouc | 2 |
