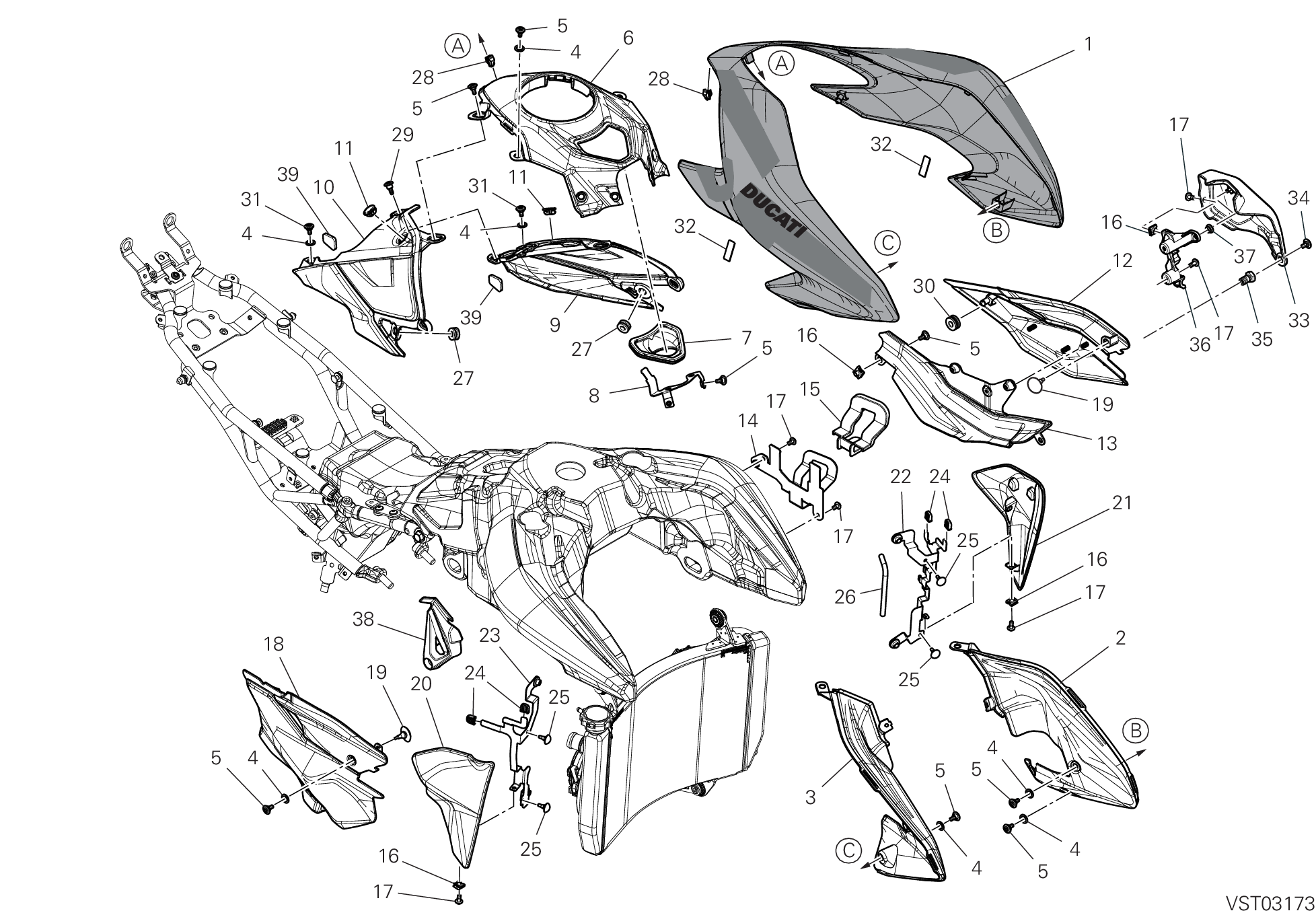

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 480PF221BB | Couvercle réservoir | 1 |
| 2 | 4801F271A | Couvercle gauche R╘servoir | 1 |
| 3 | 4801F261A | Couvercle droit R╘servoir | 1 |
| 4 | 85212181A | Rondelle en nylon 9X14X1 | 8 |
| 5 | 77214411AA | Vis tceif M5X9 | 12 |
| 6 | 4801F231C | Cache R╘servoir | 1 |
| 7 | 67210742A | Ignition lock cover V23L | 1 |
| 8 | 8301R721AA | Equerre | 1 |
| 9 | 4801F252A | Cache réservoir arrière gauche | 1 |
| 10 | 4801F242A | Cache réservoir arrière droit | 1 |
| 11 | 86614661A | Caoutchouc | 2 |
| 12 | 48217891A | Couverture inférieure gauche R╘servoir | 1 |
| 13 | 8291U041A | Ecu Holder V23L | 1 |
| 14 | 8301R713AA | Support carénage gauche | 1 |
| 15 | 86614851A | Tampon support câblage | 1 |
| 16 | 85041951AA | Fixation rapide | 4 |
| 17 | 77244173B | Vis tbei M5X12 | 7 |
| 18 | 48217881B | Couverture inférieure droite R╘servoir | 1 |
| 19 | 86611791A | Tampon caoutchouc | 2 |
| 20 | 480PK691AA | Cache radiateur droite | 1 |
| 21 | 480PK681AA | Cache radiateur gauche | 1 |
| 22 | 8301R771BA | Bride gauche | 1 |
| 23 | 8301R781DA | Bride droite | 1 |
| 24 | 76411891A | Gaine de protection | 4 |
| 25 | 86610751A | Tampon | 4 |
| 26 | 69710401AB | Chiave torx T40 | 1 |
| 27 | 76411141A | Joint en caoutchouc Anti-Vibration | 2 |
| 28 | 85044631A | Jonc | 2 |
| 29 | 77210841B | Vis | 1 |
| 30 | 76411501A | Caoutchouc | 1 |
| 31 | 77214411BA | Vis special | 2 |
| 32 | 86612791A | Tampon caoutchouc | 2 |
| 33 | 4601Q031A | Couvercle gauche connecteur | 1 |
| 34 | 77211251A | Vis special | 1 |
| 35 | 7791E361AA | Special screw M10X16M - M5X22F | 1 |
| 36 | 8291Q231A | Support connecteur | 1 |
| 37 | 76417651A | Caoutchouc | 1 |
| 38 | 4601W091A | Cache échangeur de chaleur | 1 |
| 39 | 86612551A | Tampon | 2 |
