Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

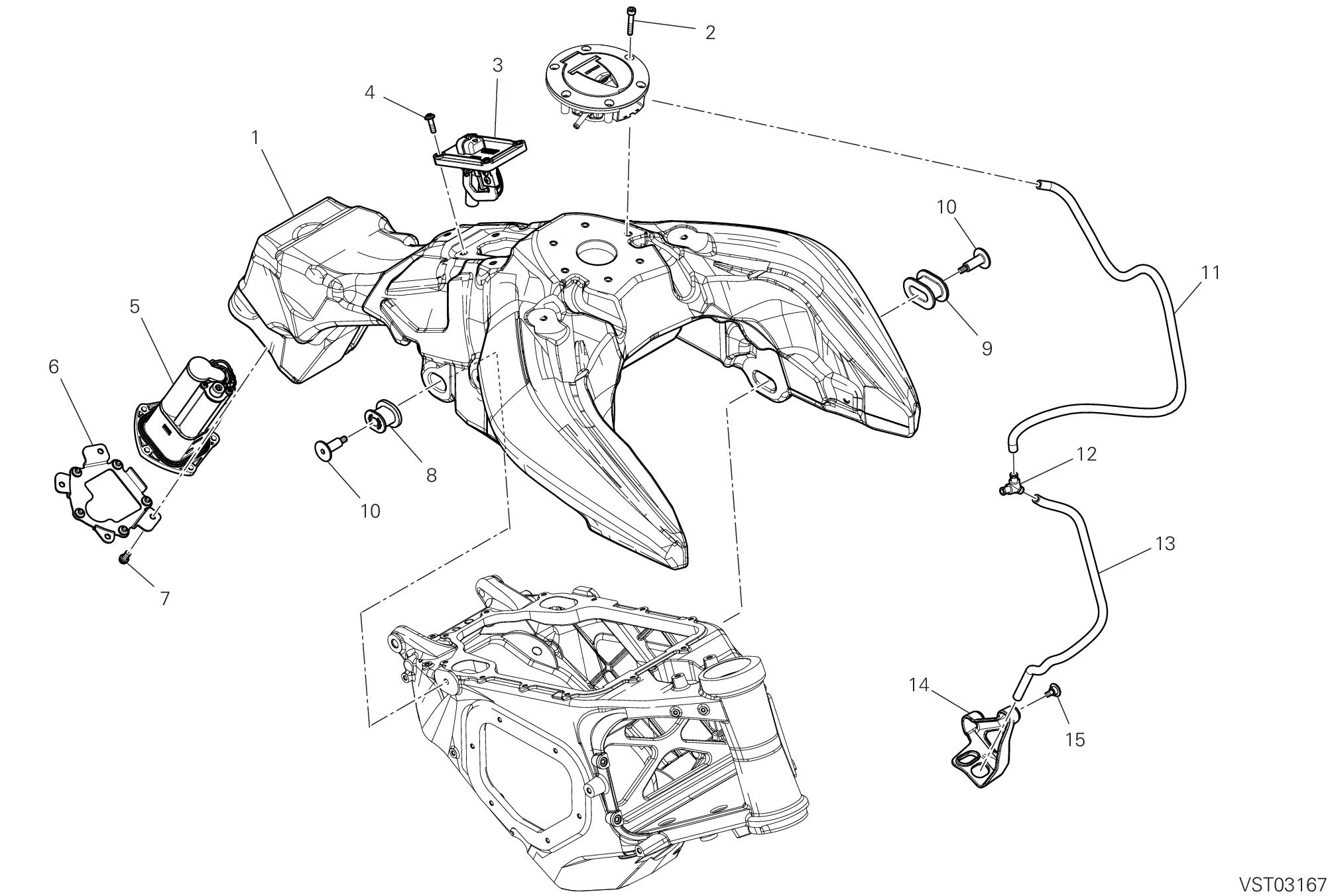

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58613641B | Réservoir carburant | 1 |
| 1 | 58613641B | Réservoir carburant | 1 |
| 2 | 77150478B | Vis tcei M5X30 | 6 |
| 3 | 59210381A | Jauge niveau essence | 1 |
| 4 | 77244203B | Vis | 4 |
| 5 | 16024494A | Pompe à carburant | 1 |
| 6 | 8301R382AA | Bride pompe carburant | 1 |
| 7 | 77156633B | Vis | 4 |
| 8 | 86613052A | Tampon | 2 |
| 9 | 86613821A | Tampon arrière | 2 |
| 10 | 7791D261BA | Vis special | 4 |
| 11 | 93511031B | Tuyau | 1 |
| 12 | 81446871A | Raccord à trois voies | 1 |
| 13 | 59019801A | Tuyau | 1 |
| 14 | 8291V701A | Drain pipe valve bracket | 1 |
| 15 | 77214411AA | Vis tceif M5X9 | 2 |
