Pincez pour zoomer · touchez une pièce

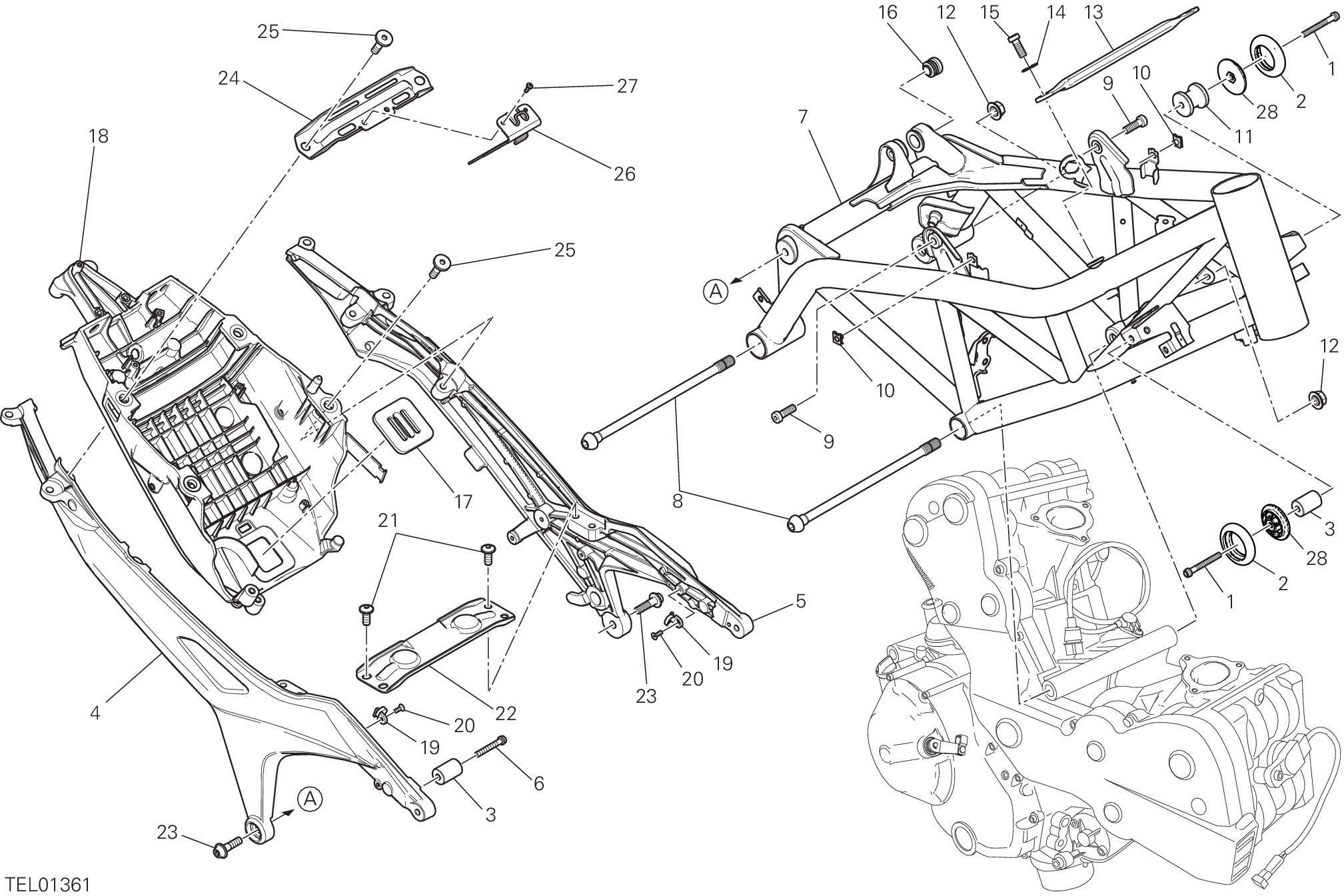

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77156758B | Vis tceif M6X50 | 2 |
| 2 | 86611601A | Tampon | 2 |
| 3 | 86610971A | Tampon caoutchouc | 2 |
| 4 | 47110361BT | Cadre arrière droit | 1 |
| 5 | 47110351BT | Cadre arrière gauche | 1 |
| 6 | 77156738B | Vis tceif M6X40 | 1 |
| 7 | 470P7152EB | Cadre gris | 1 |
| 8 | 77917481AA | Vis special | 2 |
| 9 | 77340281A | Vis | 2 |
| 10 | 85040471A | Fixation rapide M5 | 2 |
| 11 | 86610951A | Silentbloc | 1 |
| 12 | 74841011AA | Écrou à embase | 2 |
| 13 | 83018821AA | Bride supérieur | 1 |
| 14 | 85210532A | Rondelle 8.2X20X1 | 2 |
| 15 | 77310071A | Vis | 2 |
| 16 | 87240661A | Bouchon | 1 |
| 17 | 86611501A | Tampon caoutchouc | 1 |
| 18 | 55910111B | Support batterie | 1 |
| 19 | 85041761A | Passe-Tube | 3 |
| 20 | 77750208C | Vis | 3 |
| 21 | 77240603C | Vis tbeif M8X20 10,9 | 4 |
| 22 | 48810051CA | Équerre réservoir | 1 |
| 23 | 77916763AA | Vis special | 2 |
| 24 | 48810061AA | Étrier arrière | 1 |
| 25 | 77917681A | Vis special | 4 |
| 26 | 83017501AA | Support (bbs) | 1 |
| 27 | 77550171A | Vis tbei M4X8 | 2 |
| 28 | 85611501A | Douille | 2 |
