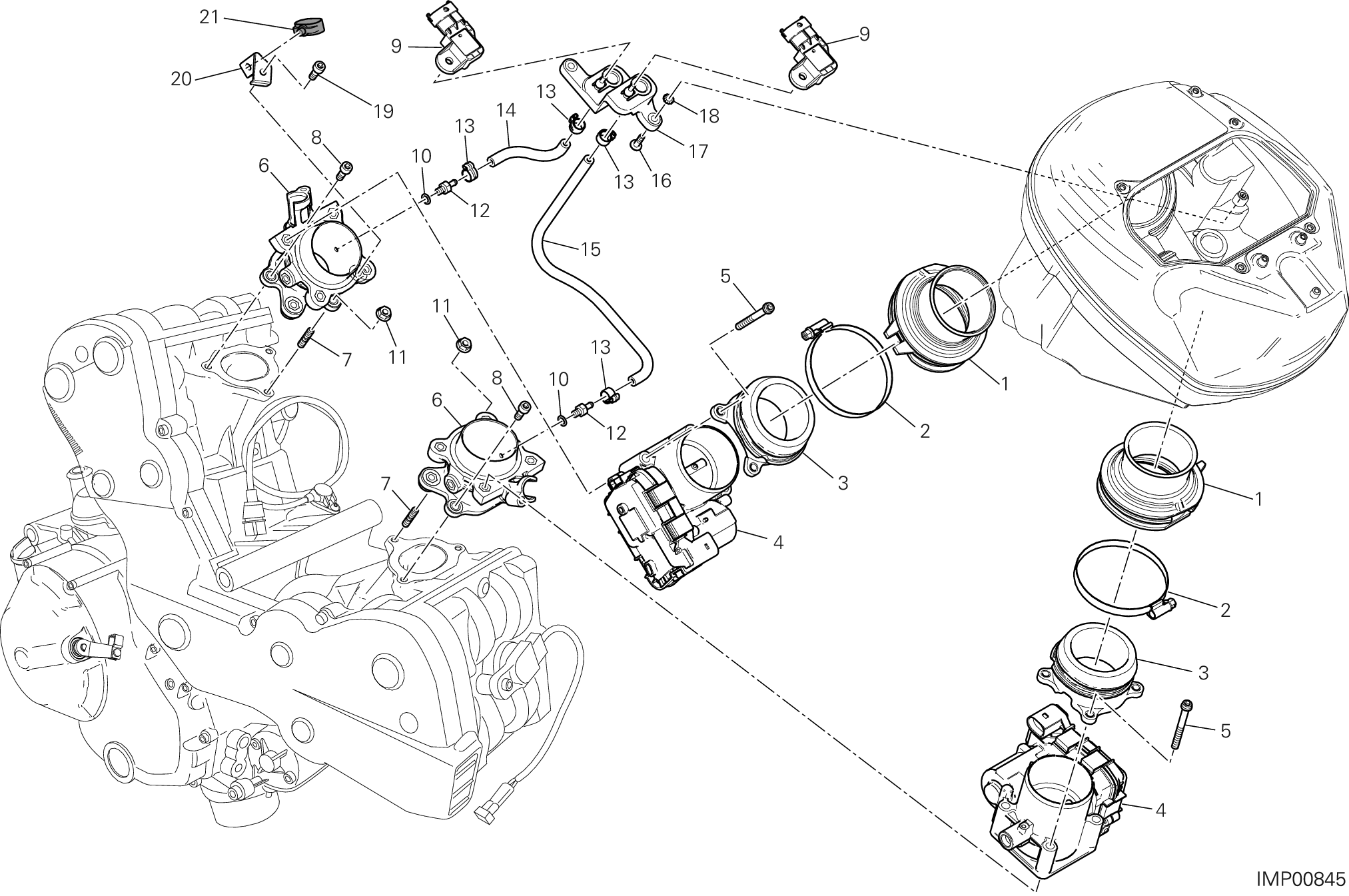

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 13510381A | Entonnoir venturi prise air | 2 |
| 2 | 74141891A | Collier 65-85 mm | 2 |
| 3 | 8291B151A | Support | 2 |
| 4 | 28240904A | Corps papillon | 2 |
| 5 | 77150768B | Vis tcei M6X55 | 8 |
| 6 | 14010714A | Raccord D'Admission | 2 |
| 7 | 76640191A | Goujon M6X16 | 2 |
| 8 | 77110391B | Vis | 4 |
| 9 | 55242761A | Sonde pression | 2 |
| 10 | 85250231A | Joint | 2 |
| 11 | 74941113B | Écrou M6 | 2 |
| 12 | 81413341A | Raccord | 2 |
| 13 | 74141711A | Collier 10-7 mm | 4 |
| 14 | 80210851A | Manchon caoutchouc verticale | 1 |
| 15 | 80210841A | Manchon caoutchouc horizontale | 1 |
| 16 | 77240288C | Vis | 2 |
| 17 | 8291B161C | Support capteur | 1 |
| 18 | 46230105A | Rondelle elastique 5 mm | 2 |
| 19 | 77150638B | Vis tcei M6X12 | 1 |
| 20 | 83017621AA | Equerre | 1 |
| 21 | 75840641A | Passe-Tube | 1 |
