17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

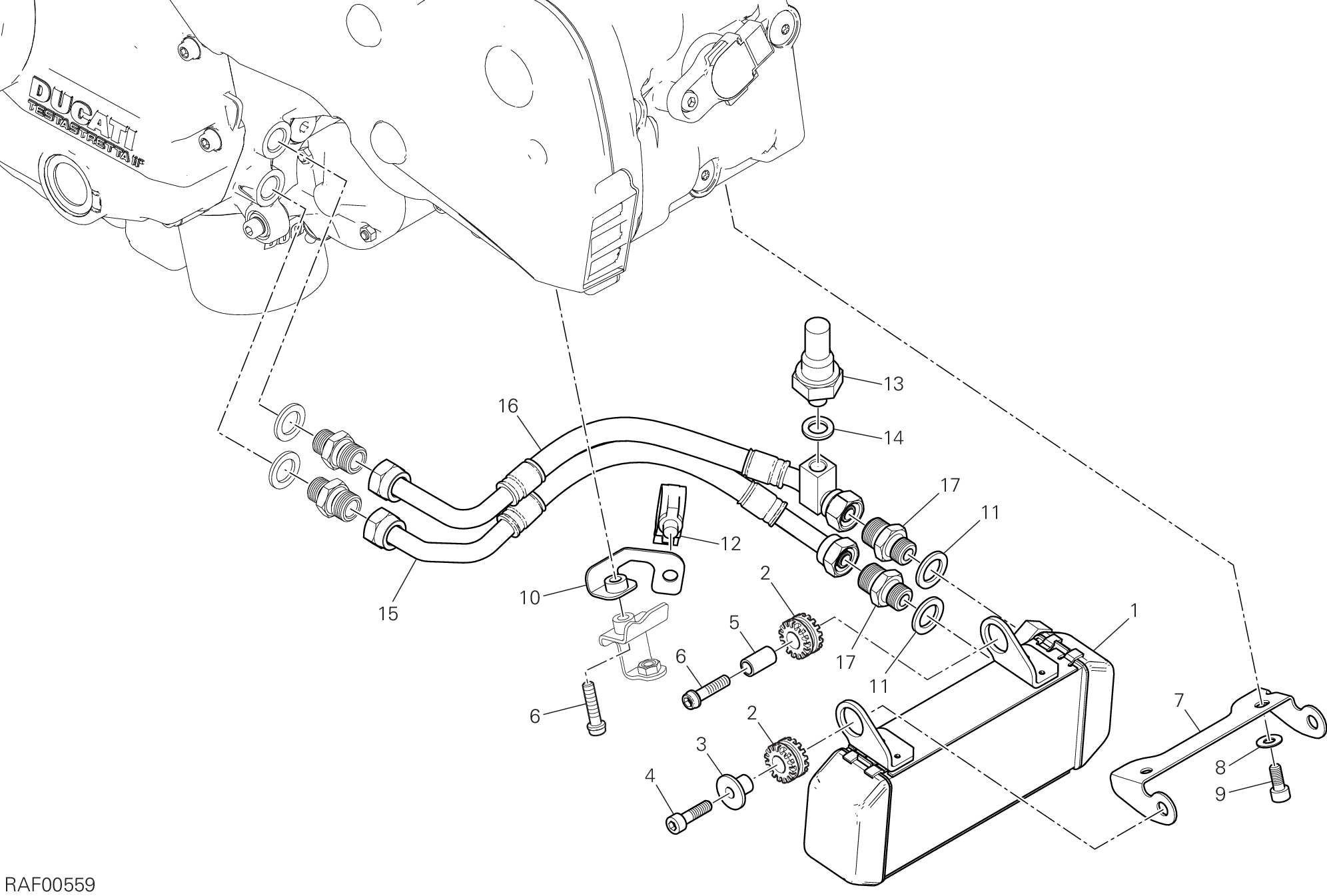

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54841091A | Radiateur à huile | 1 |
| 2 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 71610031A | Entretoise | 1 |
| 4 | 77240453C | Vis tbeif M6X22 10,9 | 1 |
| 5 | 71115991AA | Douille | 1 |
| 6 | 77310021A | Vis tceir M6X25 | 2 |
| 7 | 8301A521AA | Bride | 1 |
| 8 | 85240171A | Rondelle | 2 |
| 9 | 77116648B | Vis M6X14 | 2 |
| 10 | 8301A531AA | Equerre | 1 |
| 11 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 12 | 75840591A | Passe-Tube | 1 |
| 13 | 53940302A | Bulbe de pression D'Huile | 1 |
| 14 | 85250241A | Rondelle 10X14X1 | 1 |
| 15 | 54911281A | Tuyau | 1 |
| 16 | 54911271A | Tuyau de refoulement huile | 1 |
| 17 | 81510221A | Raccord tuyau M14X1.5 | 2 |
