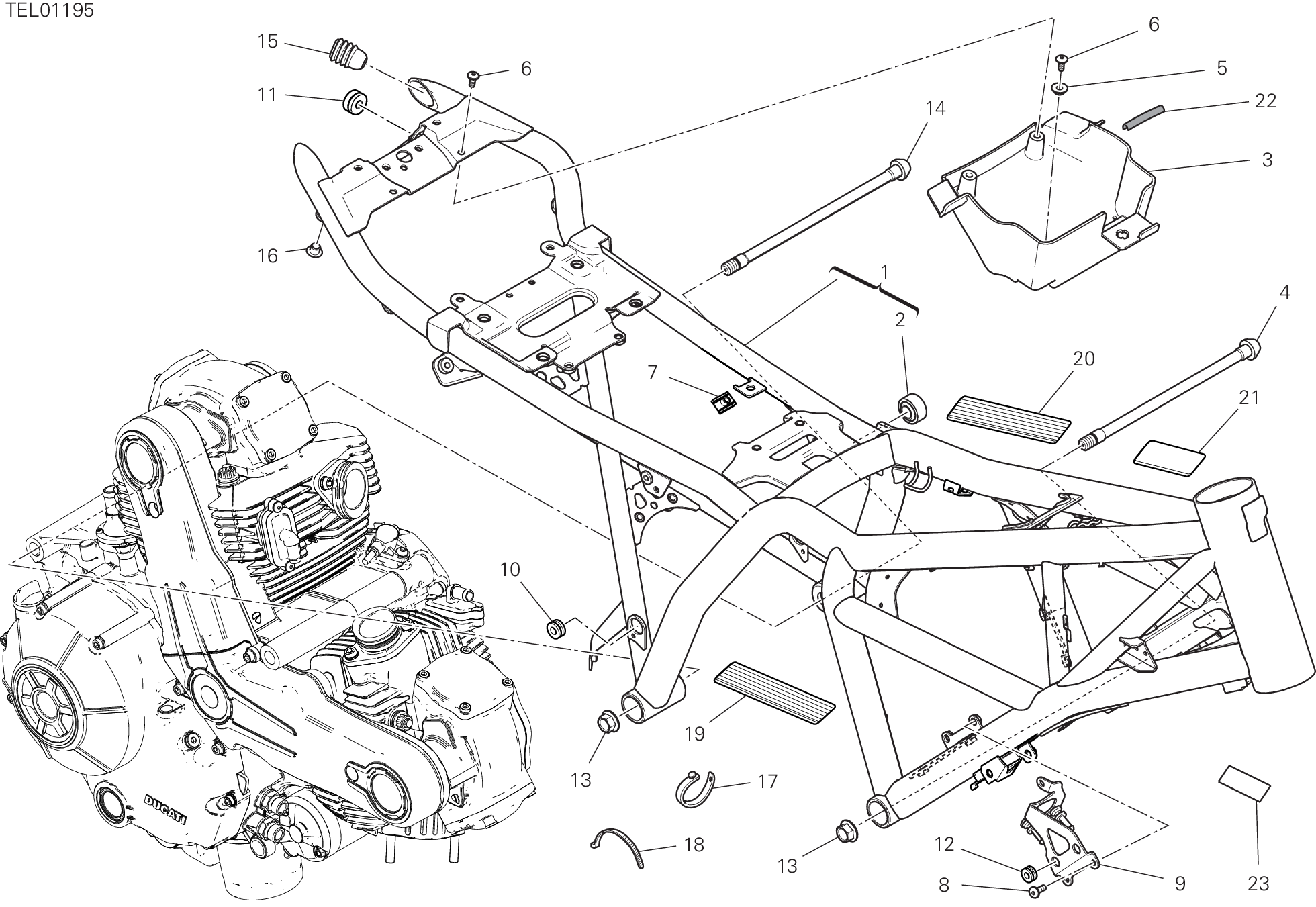

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47028221BA | Cadre | 1 |
| 1 | 47028282BA | Cadre | 1 |
| 2 | 84840111A | Joint à rotule | 1 |
| 3 | 55910142B | Couvette Porte-Objets | 1 |
| 4 | 7791A131AA | Pivot devant | 1 |
| 5 | 71614291AA | Entretoise | 2 |
| 6 | 77240263C | Vis | 4 |
| 7 | 85040551A | Fixation rapide | 1 |
| 8 | 77240254C | Vis | 2 |
| 9 | 82717321BA | Plaquette (ais) | 1 |
| 10 | 76411501A | Caoutchouc | 2 |
| 11 | 76412281A | Caoutchouc | 2 |
| 12 | 76411671A | Caoutchouc | 2 |
| 13 | 74841011AA | Écrou à embase | 2 |
| 14 | 7791A141AA | Pivot arrière | 1 |
| 15 | 87211451A | Bouchon | 2 |
| 16 | 87241331A | Bouchon | 4 |
| 17 | 74110131A | Collier caoutchouc 82Mm | 4 |
| 18 | 74142831A | Collier | 1 |
| 19 | 86612921A | Tampon droit | 1 |
| 20 | 86612931A | Tampon gauche | 1 |
| 21 | 86612971A | Tampon | 2 |
| 22 | 76411231A | Caoutchouc | 1 |
| 23 | 92610051A | Cache | 2 |
