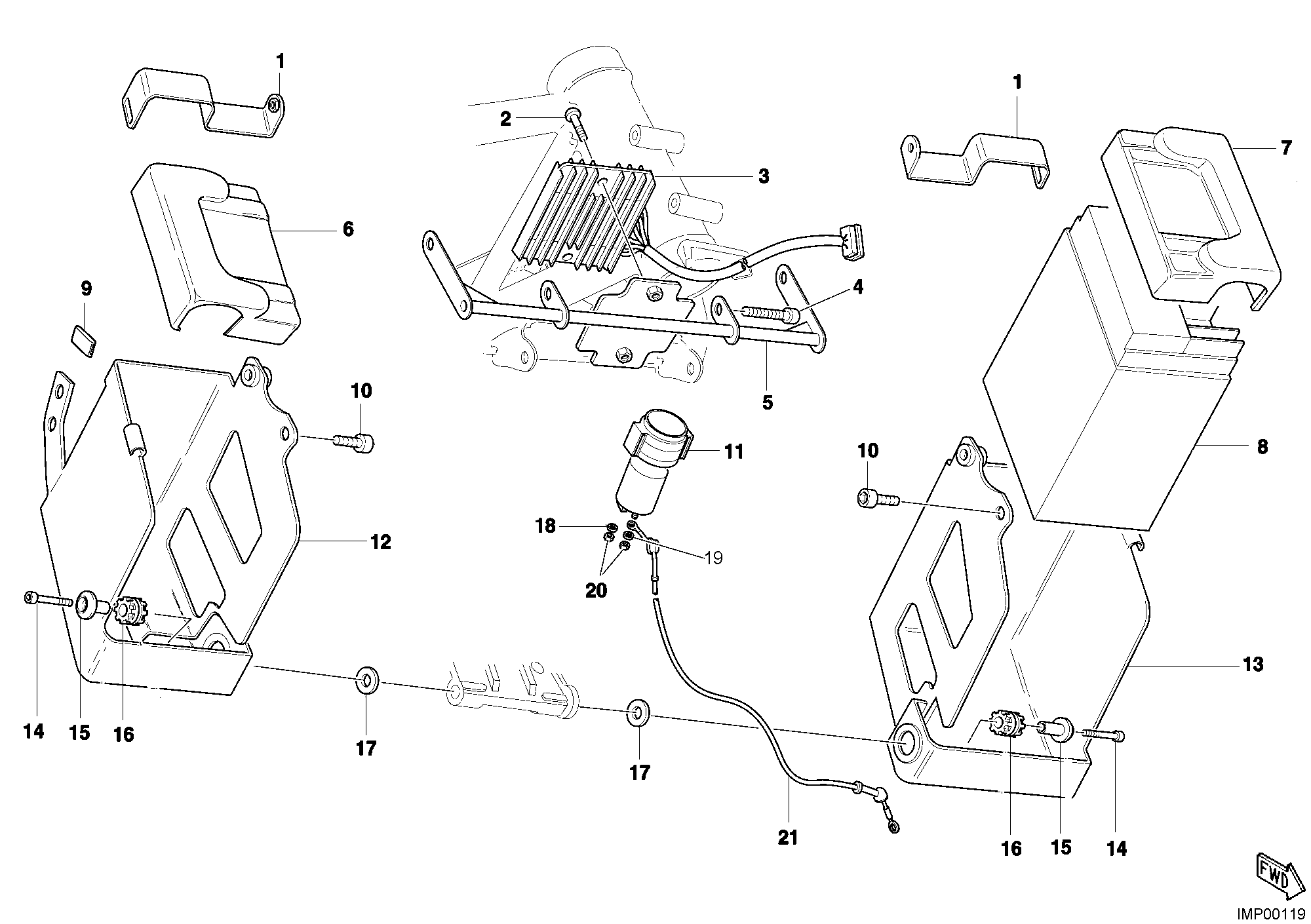

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82712331A | Plaquette | 2 |
| 2 | 77510211A | Vis tbei M6X20 | 2 |
| 3 | 54040111C | Régulateur de tension | 1 |
| 4 | 77151278B | Vis tcei M8X30 | 2 |
| 5 | 82913231A | Support components électriques | 1 |
| 6 | 24711511A | Couvercle batterie droit | 1 |
| 7 | 24711521A | Couvercle batterie gauche | 1 |
| 8 | 39540151A | Batterie | 2 |
| 9 | 67240061A | Tampon | 4 |
| 10 | 77950241A | Vis tceir M6X10 | 2 |
| 11 | 39740011A | Relais démarrage | 1 |
| 12 | 82913131C | Logement batterie droit | 1 |
| 13 | 82913131B | Logement batterie gauche | 1 |
| 14 | 77510221A | Vis tbei M6X25 | 2 |
| 15 | 70010321A | Cuvette | 2 |
| 16 | 70010111A | Silentbloc | 2 |
| 17 | 85250091A | Rondelle 6.4X18X1 | 2 |
| 18 | 85350031A | Rondelle | 1 |
| 19 | 46240376A | Rondelle elastique 6Mm Din137B | 1 |
| 20 | 74750031A | Écrou M6 | 2 |
| 21 | 51410172B | Cordon moteur démarrage | 1 |
