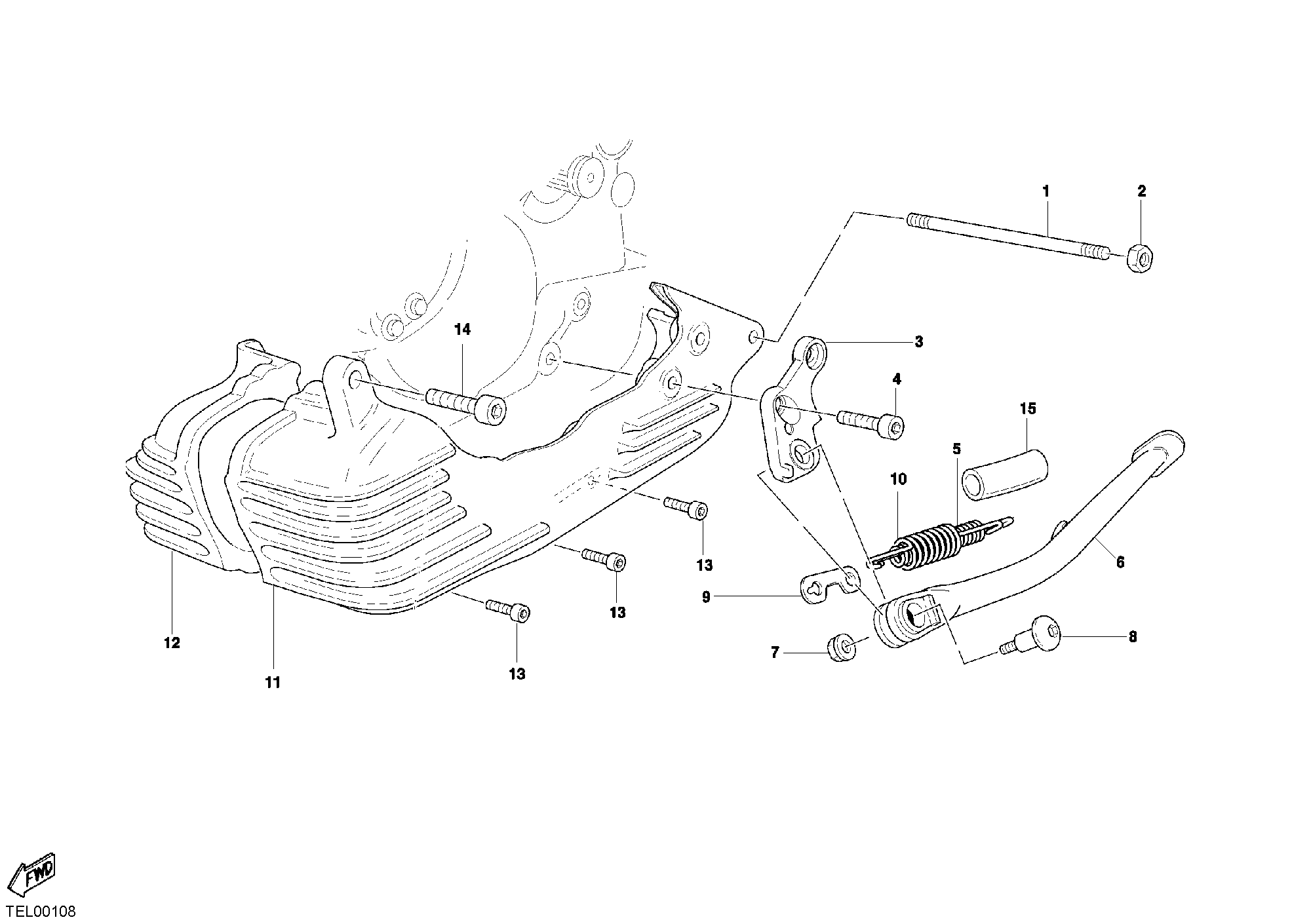

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82111161A | Pivot | 1 |
| 2 | 74840101A | Ecrou | 2 |
| 3 | 55610281A | Plaque | 1 |
| 4 | 77151608B | Vis | 2 |
| 5 | 79910891AB | Ressort interne béquille | 1 |
| 6 | 55610291A | Béquille latérale | 1 |
| 7 | 74940341GB | Ecrou | 1 |
| 8 | 55610301A | Axe béquille | 1 |
| 9 | 82910462A | Plaquette | 1 |
| 10 | 79910881AB | Ressort extérieur béquille | 1 |
| 11 | 24711391A | Carter gauche | 1 |
| 12 | 24711381A | Carter droite | 1 |
| 13 | 77150692BB | Vis | 5 |
| 14 | 77151548B | Vis tcei M10X25 | 1 |
| 15 | 56010441A | Gaine de protection | 1 |
