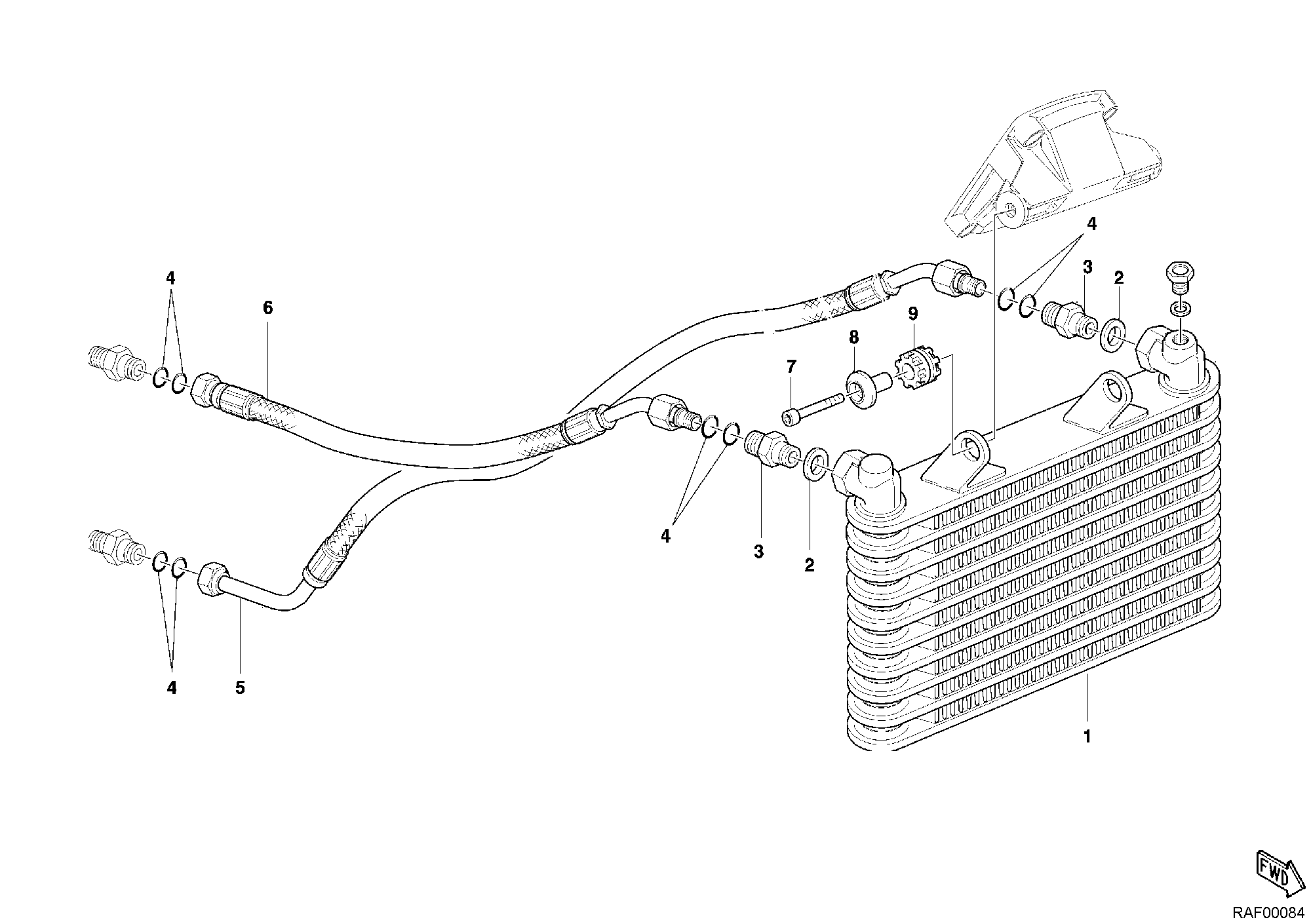

9 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840311B | Radiateur à huile | 1 |
| 2 | 42020064A | Joint aluminium | 2 |
| 3 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 4 | 88650151A | Joint torique 8X1 | 8 |
| 5 | 87510611A | Tuyau | 1 |
| 6 | 87510601A | Tuyau de refoulement huile | 1 |
| 7 | 77150722BB | Vis | 2 |
| 8 | 70010321A | Cuvette | 2 |
| 9 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
