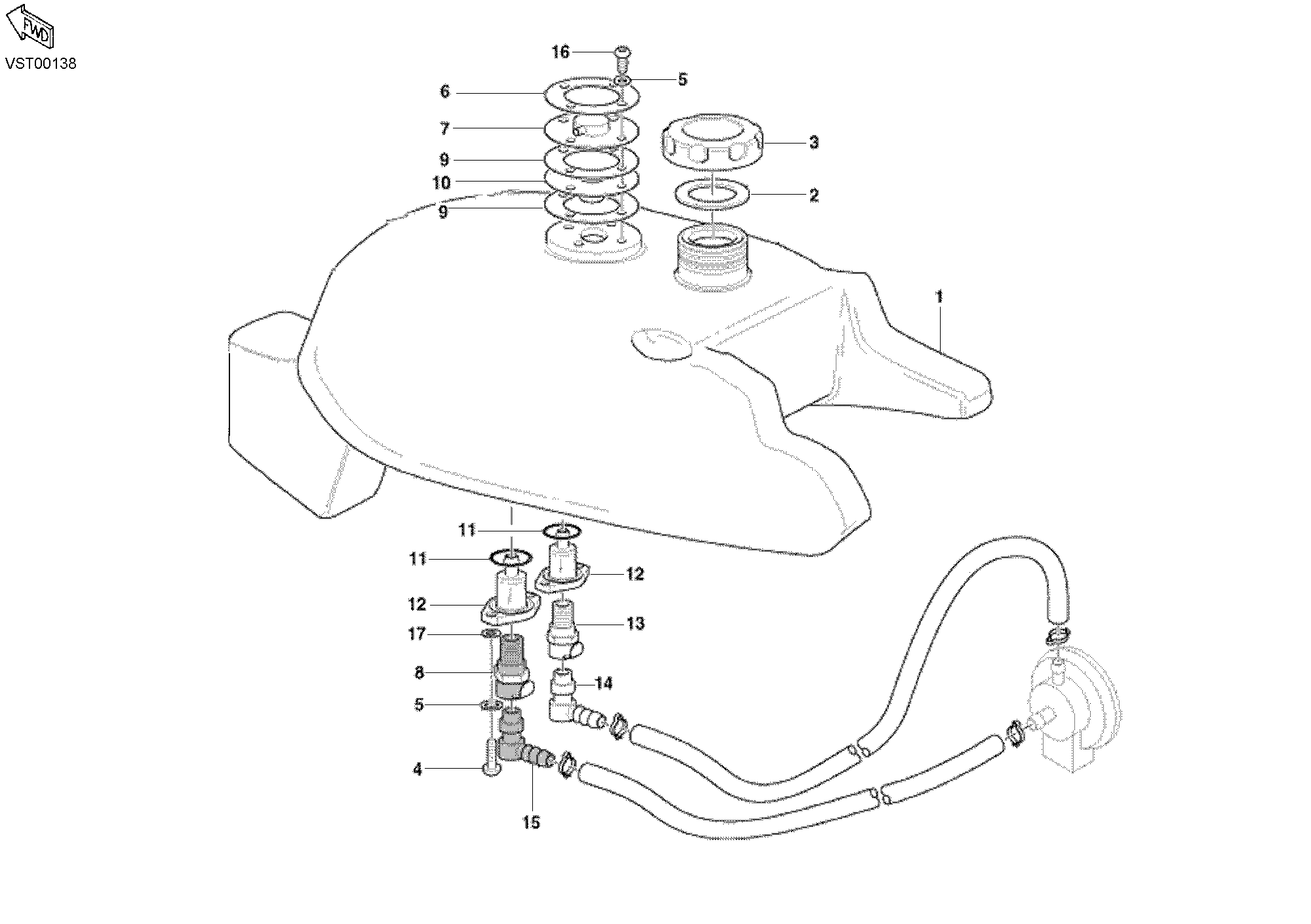

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610401AA | Réservoir carburant | 1 |
| 2 | 79110491A | Joint, bouchon réservoir essence | 1 |
| 3 | 89510061A | Bouchon réservoir carburant | 1 |
| 4 | 77510171A | Vis tbei M5X16 | 4 |
| 5 | 85250071A | Rondelle | 8 |
| 6 | 85610701A | Rondelle | 1 |
| 7 | 81411031A | Bride | 1 |
| 8 | 58840091A | Terminal | 1 |
| 9 | 78910041A | Joint | 2 |
| 10 | 59340091A | Bride | 1 |
| 11 | 88650021B | Joint torique | 2 |
| 12 | 82913111A | Support | 2 |
| 13 | 58840101A | Terminal | 1 |
| 14 | 58840121A | Raccord out | 1 |
| 15 | 58840111A | Raccord in | 1 |
| 16 | 77510121AB | Vis | 4 |
| 17 | 85350021A | Rondelle elastique | 4 |
